        大聯大世平集團推出基于onsemi產品的1500W熱泵熱水器壓縮機驅動器方案

        本文作者:大聯大       點擊: 2025-03-11 11:47
        前言:
        2025年3月11日--大聯大控股宣布,其旗下世平推出基于安森美(onsemi)NFAL5065L4BT智能功率模塊(IPM)的1500W熱泵熱水器壓縮機驅動器方案。

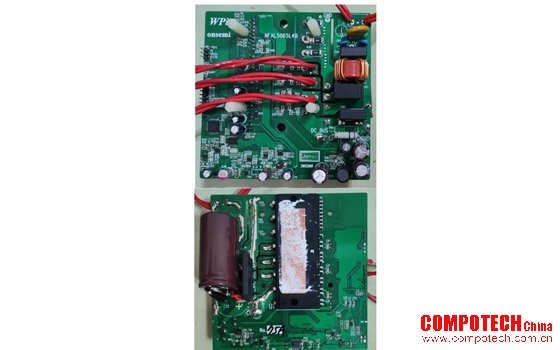

        圖示1-大聯大世平基于onsemi產品的1500W熱泵熱水器壓縮機驅動器方案的展示板圖

        碳減排的核心在于低能源消耗與高轉換效率,在家電領域,尤其是電能轉換為熱能或冷能的設備中,這一點尤為顯著。熱泵熱水器是一種高效加熱設備,其利用少量電能驅動壓縮機冷媒,通過冷媒狀態轉變產生的熱能來加熱水,同時排出冷空氣。相比傳統的市電、天然氣、柴油等能源,熱泵熱水器的加熱效率提升三倍。并且由于增加了壓縮機和驅動器,其熱泵熱水器也具有更高的能效表現。由大聯大世平基于onsemi旗下NFAL5065L4BT智能功率模塊(IPM)推出的1500W熱泵熱水器壓縮機驅動器方案,可加速高效節能家電產品的市場化進程,為實現碳中和目標貢獻力量。

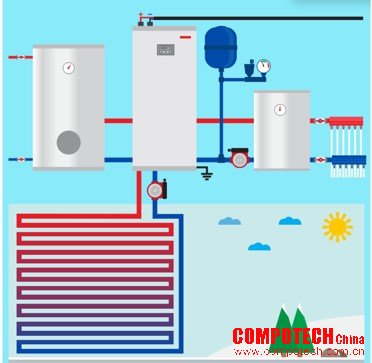

        圖示2-大聯大世平基于onsemi產品的1500W熱泵熱水器壓縮機驅動器方案的場景應用圖

        NFAL5065L4BT智能功率模塊集成三相半橋Gate Driver、六個IGBT、一個熱敏電阻和三顆自舉二極管,適用于驅動永磁同步電機(PMSM)、直流無刷電機(BLDC)和交流異步電機(ACIM)及壓縮機。IGBT配置在一個三相橋中,下臂有單獨的射極輸出引腳,可監控各別電流以便在選擇控制算法時具有最大的靈活性,并且具有整合的射極輸出引腳,用于設定過流保護。同時,模塊具有全面的保護功能,包括輸入控制信號互鎖保護功能、外部關斷和欠壓鎖定功能。此外,為增強設計的靈活性和安全性,模塊內部配備比較器和基準電壓源,這些組件與外部過流保護電路相連接,使得設計人員能夠方便地設置和調整過電流保護的準位,從而確保電機和壓縮機的穩定運行,優化系統的能效和可靠性。

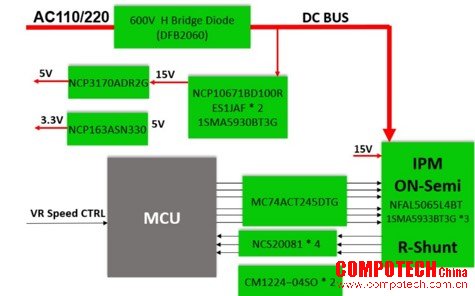

        圖示3-大聯大世平基于onsemi產品的1500W熱泵熱水器壓縮機驅動器方案的方塊圖

        除此之外,方案還搭載onsemi旗下多款高性能產品,包括橋式整流器DFB2060、降壓型開關穩壓器NCP3170ADR2G、低壓差穩壓器NCP163ASN330、離線穩壓器NCP10671BD100R、總線收發器MC74ACT245DTG、運算放大器NCS20081以及二極管CM1224-04SO等。得益于這些產品的協同作用,本方案可提升熱泵熱水器的整體性能,進一步推動家電行業節能減排。

        核心技術優勢:
        ? 三相電機驅動器的完整參考設計,采用DIP-31封裝的NFAL5065L4BT智能功率模塊;
        ? 電源輸入額定為110VAC~220VAC并提供1500W驅動功率;
        ? 本方案電機驅動器包含:EMC濾波器和整流器、輔助電源單元、三相逆變器以及測量和保護等;
        ? 三相獨立電流監測設計允許用戶在采用無傳感器閉環磁場定向控制(FOC)和開環V/F控制之間的彈性選擇。

        方案規格:
        ? 電壓:AC 110V ~ 220V;
        ? 預設最大轉速:2000 RPM;
        ? 最大輸出功率:約1500W;
        ? 支持電機類型:三相無傳感器BLDC / PMSM;
        ? 速度類型:無傳感器正弦波FOC;
        ? 速度控制類型:VR;
        ? 功能:自動學習電機ID和SPIN演示。

        本篇新聞主要來源自大大通:
        世平安森美 NFAL5065L4BT IPM應用于1500W熱泵熱水器壓縮機驅動器的方案介紹

        如有任何疑問,請登陸【大大通】進行提問,超過七百位技術專家在線實時為您解答。歡迎關注大聯大官方微博(@大聯大)及大聯大微信平臺:(公眾賬號中搜索“大聯大”或微信號wpg_holdings加關注)。
