2025年3月6日--大聯大控股宣布，其旗下品佳推出基于英飛凌（Infineon）XMC1404 MCU、IMBG65R048M1H CoolSiC™ MOSFET、IPDQ60R010S7 CoolMos™ MOSFET以及2EDS9259X柵極驅動IC的3.3KW雙向圖騰柱PFC數字電源方案。

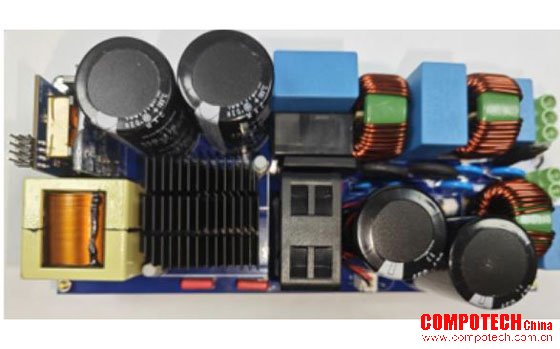

圖示1-大聯大品佳基于Infineon產品的3.3KW雙向圖騰柱PFC數字電源方案的展示板圖
隨著AI技術的快速發展和能源結構的深刻變革，家用儲能系統、便攜儲能以及AI Server市場正迎來快速增長浪潮。據相關數據顯示，2023年，全球家用儲能系統市場銷售額達到87.4億美元，預計2029年將達到498.6億美元，年復合增長率（CAGR）為33.68%。同時，便攜儲能市場在經歷一段爆發式增長后，現已步入穩定增長階段，預計將在2027年突破900億元大關。此外，AI Server市場的持續擴張也催生了對高功率服務器電源的強烈需求。面對這些新興應用領域的發展，傳統開關電源在“體積、重量、效率”方面難以滿足市場需求。為此，大聯大品佳基于Infineon XMC1404 MCU、IMBG65R048M1H CoolSiC™ MOSFET、IPDQ60R010S7 CoolMos™ MOSFET以及2EDS9259X柵極驅動IC推出3.3KW雙向圖騰柱PFC數字電源方案。

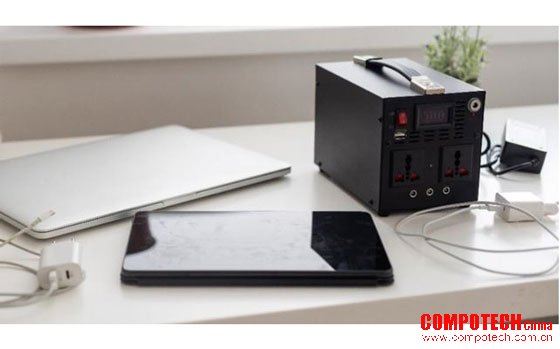

圖示2-大聯大品佳基于Infineon產品的3.3KW雙向圖騰柱PFC數字電源方案的場景應用圖
方案主控采用Infineon XMC1404 MCU基于ARM® Cortex®-M0處理器內核，主頻為48MHz，具有高速處理能力。該MCU利用電流內環+電壓外環雙環數字控制，開關頻率可達100KHz。在安全機制方面，產品配置短路、過流、欠壓、過壓等保護功能，并預留UART通信接口，可滿足電機控制和數字功率轉換的實時控制需求。
方案主回路采用CoolSiC™ MOSFET IMBG65R048M1H作為圖騰柱PFC高頻開關管，以及CoolMos™ MOSFET IPDQ60R010S7作為低頻開關管，搭配2EDS9259X系列作為驅動，具有卓越的能效比與可靠性。

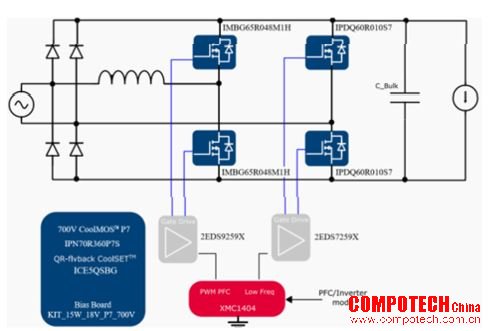

圖示3-大聯大品佳基于Infineon產品的3.3KW雙向圖騰柱PFC數字電源方案的方塊圖
除此之外，方案還配備一個可插拔的輔助電源模塊，該模塊基于Infineon旗下QR-Flyback IC ICE5QSBG，搭配CoolMos™ MOSFET IPN70R360P7S，可為MCU、柵極驅動和風扇等模塊供電。
借助這些出色的器件，本方案實現3.3KW 100KHz全數字雙向電源系統，該系統集成高效能、高密度的連續導電模式（CCM）圖騰柱無橋功率因數校正（TP PFC）變換器，支持110Vac至265Vac的寬范圍輸入電壓，并能穩定輸出400V的直流電壓，其功率因數高達0.99，峰值效率可達98.5%，性能表現出色。
核心技術優勢：
? 高功率密度、高效率、高功率因數；
? 基于英飛凌ARM® Cortex® M0 MCU XMC1404為核心，全數字控制；
? 控制精度高，充分發揮XMC1404的優勢，采用雙環路數字控制，開關頻率可達100KHz，超高分辨率PWM（150ps）；
? 主回路、輔助電源、主控板模塊化程度高，提高產品設計靈活度。
方案規格：
? 輸入電壓：110Vac~265Vac；
? 輸出電壓：400Vdc（額定值），穩態紋波＜5V（負載100%）；
? 最大輸出功率：3.3KW（160Vac~265Vac）、1.6KW（110Vac~150Vac）；
? 開關頻率：100KHz；
? 峰值效率：>98.5% @ 50%負載；
? iTHD：<5@230Vac &負載 >20%；
? 功率因數：>0.99 @ 230Vac & 負載>20%；
? 外觀尺寸：208mm×88mm×45mm。
本篇新聞主要來源自大大通：
基于Infineon XMC1400搭配CoolSiC™ Mosfet 實現3.3KW高功率密度雙向圖騰柱PFC數字電源方案
