        簡化隔離驅動電源設計,納芯微推出集成晶振的NSIP3266全橋變壓器驅動

        本文作者:納芯微       點擊: 2025-01-06 11:50
        前言:
        2025年1月6日--納芯微今日宣布推出集成晶振與多種保護、支持軟啟動的全橋變壓器驅動NSIP3266,可廣泛應用于汽車車載充電機(OBC)、牽引逆變器及充電樁、光伏發電和儲能、服務器電源等系統中的隔離驅動供電電路。NSIP3266支持寬范圍輸入的全橋拓?fù)洌瑫r憑借巧妙的引腳和功能設計,極大簡化了隔離驅動供電電路設計,為系統制造商優化系統電路,縮短產品上市時間提供便利。

        當前高壓系統中的隔離驅動供電有集中式、全分布式、半分布式三種架構形式。集中式架構只有一級電源,輔助電源輸入電壓為寬輸入范圍,需要閉環工作;同時變壓器設計復雜,尤其是采用單個低成本隔離電源時,有多路輸出負載調整率和長走線的問題,加大了系統設計和調試難度。
        一種典型的采用單個隔離電源的集中式架構

        全分布式架構采用獨立的隔離電源模塊為隔離驅動供電的方式,優勢是可以做到對隔離驅動1對1的供電和針對性保護,但是需配置對應數量的隔離電源模塊,系統成本較高。

        一種典型的采用多個隔離電源模塊的全分布式架構

        半分布式架構采用均衡的策略,通過兩級輔助電源架構,第一級使用寬輸入電壓范圍的器件生成穩壓軌,第二級可以簡潔的開環形式,使用其他器件為隔離驅動提供隔離電源供電。半分布式架構因在設計相對簡潔的基礎上,兼顧了系統成本、性能和保護需求,因此正受到越來越多工程師的青睞。

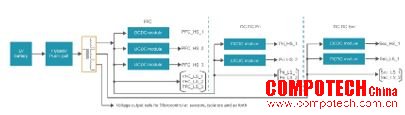

        一種典型的采用兩級輔助電源的半分布式架構

        全橋拓?fù)渚嗠娐吩O(shè)計
        納芯微全橋變壓器驅動NSIP3266專為隔離驅動供電的半分布式架構而設計,半分布式架構的常見拓?fù)溥x擇包括推挽,LLC和全橋等。NSIP3266采用全橋拓?fù)洌噍^其他方案,全橋拓?fù)湓砗唵?,變壓器結構無需中心抽頭,工作原理不涉及外部L和C的設計選型,外圍BOM往往最少。與此同時,全橋拓?fù)鋵ψ儔浩髟O(shè)計,包括漏感和寄生的包容度也較高,可節省工程師系統設計和調試的精力。

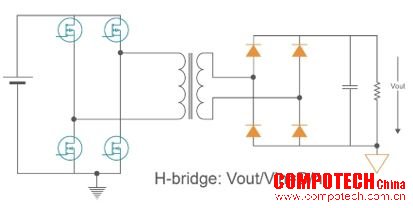

        NSIP3266采用全橋拓?fù)湓O(shè)計

        巧妙設計釋放MCU資源
        值得一提的是,NSIP3266通過內部集成的晶振電路和RT引腳設計,使得工程師僅需外接電阻即可完成開關頻率配置,實現了對MCU控制的解耦,布局更加靈活,同時在MCU故障時依然能夠安全供電,促進了更高的系統安全;除此之外,NSIP3266自帶的軟啟動功能也省去了MCU的控制需求,在無需配合MCU域走線的同時,節省了副邊限流電阻,大大簡化了布板設計,提升了架構靈活度。

        采用NSIP3266進行設計的典型隔離驅動供電電路

        支持寬壓輸入和全面的保護功能
        NSIP3266支持6.5V~26V的寬工作電壓,系統電路中不需要額外增加TVS保護管,允許工程師更加靈活地選擇前級電源。此外NSIP3266提供諸多保護功能,包括欠壓保護、過流保護、過溫保護等,全面的保護功能使得工程師能夠聚焦于系統核心功能的優化與創新,快速高效地進行系統設計并滿足可靠性要求。

        封裝和選型
        NSIP3266提供EP-MSOP8封裝(3.0 x 3.0mm x 0.65mm,帶散熱焊盤),工規版本NSIP3266-D和滿足AEC-Q100要求的車規版本NSIP3266-Q1將于2025年上半年陸續量產??陕?lián)系納芯微銷售團隊(sales@novosns.com)咨詢產品詳情或進行樣片申請。

        豐富的隔離產品滿足多元需求
        憑借在隔離技術方面的積累和領先優勢,納芯微提供涵蓋數字隔離器、隔離采樣、隔離接口、隔離電源、隔離驅動等一系列隔離及“隔離+”產品。NSIP3266是納芯微隔離電源系列的全新成員,納芯微亦提供其他高性價比與高性能高集成度的產品選擇,包括推挽式變壓器驅動NSIP605x系列;集成了變壓器和多通道數字隔離器的NSIP88/89xx系列和NIRSP31x系列;以及集成了變壓器和隔離接口的隔離式RS485收發器NSIP83086,和隔離式CAN收發器NSIP1042。納芯微全面的“隔離+”產品布局可滿足各種類型客戶多樣化的系統設計需要,為不同客戶提供一站式的芯片解決方案。

        關于納芯微
        納芯微電子(簡稱納芯微,科創板股票代碼688052)是高性能高可靠性模擬及混合信號芯片公司。自 2013 年成立以來,公司聚焦傳感器、信號鏈、電源管理三大方向,為汽車、工業、信息通訊及消費電子等領域提供豐富的半導體產品及解決方案。

        納芯微以『“感知”“驅動”未來,共建綠色、智能、互聯互通的“芯”世界』為使命,致力于為數字世界和現實世界的連接提供芯片級解決方案。

        了解詳情及樣品申請,請訪問公司官網:www.novosns.com。
