凌力爾特低 EMI、隔離型 RS485 μModule 收發器可滿足 IEC60601-1 嚴苛要求

本文作者：凌力爾特點擊： 2016-11-16 09:35

前言：

2016年11月15日--凌力爾特公司 (Linear Technology Corporation) 推出針對大的地至地差分電壓之保護作用的隔離型 RS485 µModule® (微型模塊) 收發器LTM2885。許多工業、公共設施、醫療、軍事和本質安全應用需要具有更大的電壓和空間隔離度之隔離組件以保障人身安全。LTM2885 在邏輯電平接口和收發器總線引腳之間提供了 6500VRMS 的增強型隔離，遠遠超過了 IEC 60747 基本和增強型隔離標準的要求。憑借大于 14mm 的爬電和空間距離以及一個大于 0.2mm 的絕緣穿透距離 (DTI)，LTM2885 超過了許多過壓類別 II 和材料級別 IIIA 設備的要求，包括依據 IEC 60601-1 標準提供了兩種針對醫療設備的患者保護方法 (MOPP)。

LTM2885 提供一個豐富齊全的特性集以支持其堅固型隔離。一個具有 ±15kV ESD 保護等級的 RS485 收發器工作在 20Mbps 或低 EMI 250kbps，在共模瞬變高達 50kV/μs 的情況下，可以保證不間斷的通信。一個內部低 EMI DC/DC 轉換器負責為收發器供電，并提供一個用于給外部支持組件供電的隔離型 1W 電源輸出。集成的可選終端可實現電纜的正確端接，并具備通過軟件控制在總線上的任何位置增設或移除終端之靈活性。LTM2885 采用一個 5V 工作電源，不需要附加外部組件，提供了一款面向隔離式 RS485 串行數據通信的獨立型 µModule 解決方案。

LTM2885 提供商業、工業和汽車版本，分別支持從 0°C 到 70°C、 –40°C 到 85°C 和 –40°C 到 105°C的工作溫度范圍。LTM2885 采用 22mm x 9mm x 5.16mm 表面貼裝型 BGA 封裝；所有集成電路和無源組件均內置在凌力爾特這種符合 RoHS 標準的 µModule 封裝中。千片批購價為每片 11.98 美元。獲取更多信息，請登錄：www.linear.com.cn/product/LTM2885。

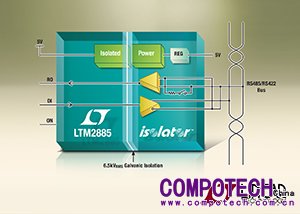

照片說明：具可通斷終端的 6500VRMS 隔離型 RS485 收發器

性能概要： LTM2885
• 隔離型 RS485/RS422 收發器：6500VRMS
• 隔離型 DC 電源：5V (在高達 200mA)
• 增強型絕緣和爬電距離 >14mm
• 無需外部組件
• 20Mbps 或低 EMI 250kbps 數據率
• 高 ESD：在收發器接口上 ±15kV HBM
• 可承受高共模瞬變：50kV/µs
• 集成可選 120? 終端
• 用于靈活數字接口的1.62V 至 5.5V 邏輯電源引腳
• 通用的CMOS 隔離式通道
• 22mm x 9mm x 5.16mm 表面貼裝 BGA 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
