ROHM旗下LAPIS Semiconductor開發出發揮鎳氫充電電池實力的強化微控制器“ML620130家族”

本文作者：ROHM 點擊： 2016-01-24 10:06

前言：

工作電壓僅為1.6V，為業界最低級別，有助于小型工業設備實現“強化且環保化”

2016年1月7日--ROHM集團旗下的LAPIS Semiconductor公司(藍碧石半導體)開發出非常適合在高干擾環境下需要進行電池驅動的小型工業設備的ML620130家族“ML620Q131/132/133/134/135/136” 打造出更省電且處理能力更高的16bit低功耗微控制器的嶄新產品陣容。

ML620130家族不僅具備“強化微控制器”突破抗擾度測量界限±30kV的特點，還成功實現僅有1.6V的低工作電壓。通過將工作電壓優化為鎳氫充電電池的電壓倍數（0.8V×2=1.6V），可使鎳氫充電電池的能力毫無保留地充分發揮出來，因此可延長使用電池的小型家電和工業設備的電池壽命，還可減少電池的電量消耗，從而實現使電池毫不浪費的“強化且環保化”的產品。另外，ML620130家族擁有包括不同存儲器容量、封裝引腳數等在內的9種產品，可根據客戶的用途自由選擇。

本LSI已經開始出售樣品，并已于2015年12月份開始逐步量產銷售。生產基地為藍碧石半導體宮城分公司（宮城縣）。

今后，藍碧石半導體還將繼續開發在各種環境下有助于實現進一步省電的低功耗微控制器，為社會的低功耗化發展貢獻力量。

＜背景＞

近年來，傳感器、電源、電池等日益小型化，對可應對各種環境、各種使用條件的小型且低成本的模塊（內置于各種電子設備的PCB板）的需求越來越高。所謂的各種環境、各種使用方法，是指不僅要求提高通信功能的通用化、多樣化等性能，同時還可在噪音及發熱等嚴苛的環境下使用。

然而，作為小型化、低成本化的一部分，多會消減抗擾部件和散熱部件，在實現確保耐環境性與安全性的同時還要減少零部件數量，這種相反的要求絕非易事。另外，在模塊上搭載電池時的小型化與電池壽命也是相反的要求，因此需要根據應用來優化使用電力（電壓與電流）。

為了滿足這些需求，作為已獲得高度好評的16bit低功耗“強化微控制器”的第2波，藍碧石半導體開發出最適合電池驅動且提高了各項功能的“ML620130家族”。

＜新產品特點＞

（1）最低工作電壓僅1.6V，非常適合鎳氫充電電池

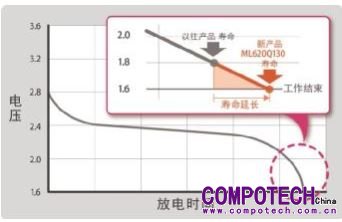

最低工作電壓從以往的1.8V擴展到1.6V。由此，可檢測最低達 1.63（TYP）的電源電壓，可用光近2個鎳氫電池的電壓（0.8V×2=1.6V），有助于減少鎳氫充電電池的充電次數和記憶效應，延長電池的壽命。

（2）基本性能更高，消耗電流更低

CPU最高工作時鐘頻率為16MHz，外部最高工作時鐘頻率為32MHz（PWM），將以往的“強化微控制器”的性能分別提升2倍，同時，將CPU高速工作時的工作電流降低了25%以上※。因此，用更快更少的工作電流實現了更環保的產品。※產品目錄標準TYP值比較

（3）內置業界頂級的高精度片上振蕩器，無需外置振蕩器

內置高精度片上振蕩器（RC振蕩）（±1%＠-20℃～＋85℃、±1.5%＠-40℃～＋105℃）。作為與設備外部的接口，可在所有溫度范圍下無需外置振蕩器即可實現用于各種目的的UART通信（異步方式），從而降低外圍部件成本。另外，藍碧石半導體的UART通信功能具有全雙工×1ch和半雙工×2ch兩種使用方法，無需同時雙向通信時，可靈活分配2個發送引腳和２個接收引腳，因此還適合用于小型PCB板。

（4）電磁兼容性更佳

繼承低功耗強化微控制器的特點---高電磁兼容性，突破國際電工委員會(IEC)頒布的標準IEC61000-4-2（注1）的試驗電壓等級4(空氣放電：±15kV)的測量界限±30kV。另外，通過針對電源布線和噪音侵入路徑的電路優化，在藍碧石半導體獨有的試驗中，抗擾性比以往的“強化微控制器”提高30％（采用藍碧石半導體生產的參考板，間接放電，特定條件）。

【銷售計劃與用途】

產品名		ML620Q131/132/133/134/135/136
銷售計劃	樣品出貨時間	樣品出售中 (ML620Q133, ML620Q136)
	量產出貨計劃	2015年12月開始
	量產規模	月產10萬個
用途		傳感器模塊、電池充電控制、小型電動工具、小型家電、其他所有工業設備

【規格概要】

項　目		ML620Q130家族
		Q131	Q132	Q133	Q134	Q135		Q136
CPU		藍碧石半導體獨有的 16bit RISC內核（名稱：nX-U16/100）
時鐘	高速	內置RC振蕩：16MHｚ
	低速	內置RC振蕩：32.768kHｚ
內部存儲器	程序區	8KB	16KB	24KB	8KB	16KB		24KB
	數據區	2KB
	SRAM	2KB
串行接口	SSIO	1ch
	I2C	1ch
	SPI	－
	UART（全雙工）	1ch（or 半雙工：2ch）
模擬接口	10bit逐次比較型ADC	6ch					8ch
	12bit逐次比較型ADC	－
	24bit RC型ADC	－
	模擬比較器	2ch
通用端口		11ch					15ch
其他功能		?安全功能／自我診斷功能 RAM保護功能 ADC測試功能 RAM錯誤復位功能　時鐘相互監控功能
工作保證范圍	工作溫度	-40℃～105℃
	工作電壓	1.6V～5.5V
封裝		16pin SSOP 16pin WQFN			20pin TSSOP

【術語解說】

注1靜電放電抗擾度試驗標準
