德州儀器WEBENCH 設計中心總監Jeff Perry
在時下由數字構成的信息世界中，模擬半導體的身影無處不在，工業、醫療通信、消費電子、測試測量、廣播、汽車等等諸多領域中，以電源為基礎的模擬半導體應用提供最基本的能源輸入輸出管控。對與缺乏經驗的設計人員來說，模擬半導體構成的電源系統不像數字系統那樣具有明確的量化預期和相對清晰的除錯方法，按需定制的輸入輸出參數、溫度、EMI等等問題在設計中層出不窮，原理圖、仿真等工作消耗大量時間，更何況在IoT世界中傳感器信號鏈增加了模擬系統的復雜度，而快速上市的需求又不允許在設計環節浪費太多時間。因此，設計人員迫切需要新的工具來簡化越來越復雜的模擬半導體系統、特別是電源系統的設計。
“傳統設計借助紙、筆等設計工具，通過詳細的參數計算，標準工程電路的搭建，以及對電路板測試，得到最終的原型機。這將耗費很多的精力和時間。為此，我們有了借助計算機系統強大的設計能力，簡化傳統設計方法的方法，并在1999年推出WEBENCH在線設計工具，這也是當時市面上第一個有關電源的線上設計工具。” 德州儀器WEBENCH設計中心總監Jeff Perry說道。
注：Jeff Perry的職業生涯始于半導體工藝工程設計，隨后投身于電源應用與開發。他從 1999 年 WEBENCH 項目初始階段就參與該項目，現任 WEBENCH 設計中心總監。他擁有 14 項專利，其中 6 項應用于 WEBENCH 設計工具。
?
?
經過了10年的發展，到2009年，TI推出可視化設計工具，可以同時動態地計算成千上萬種設計選項；2010年，TI推出Power Architect（電源架構），如果用戶需要類似FPGA電源樹（Power Tree）功能——即需要為5、6個甚至10個不同的電源接口，用戶可以把數據輸入WEBENCH，它會立即為設計出整個電源樹；到2012年，TI為WEBENCH提供電路工程輸出工具，比如輸出到CAD工具，進一步為用戶您節省時間。2014年，TI又推出原理圖的編輯工具，利用這種編輯工具可以添加或刪除器件，完全在線上完成設計的更改；到2016年，WEBENCH設計已經覆蓋包括電源設計、LED照明設計、傳感器設計、濾波器設計、時鐘架構、接口設計以及放大器設計等等領域，為用戶提供盡可能多的簡化模擬半導體設計的在線設計功能。
“在2014年之前，WEBENCH主要面向初級設計師，可以迅速利用WEBENCH工具在線上完成他們的工作。發展到從2016年，WEBENCH已經能為高級用戶提供幫助，所以現在WEBENCH工具既能為初級設計師，也能為高級設計師節約設計時間。利用WEBENCH設計工具的最新功能，我們能夠完成更加了不起的事情。” Jeff Perry說。
以電源設計為例，今天的可視化WEBENCH工具可根據用戶提供的輸入輸出需求，在數秒內計算出65個設計，并根據用戶的選擇對設計進行對尺寸和效率進行優化（在電源系統中，尺寸和效率通常也意味著同時對成本進行了選擇），接著自動生成設計人員需要的原理圖和器件表，又WEBENCH工具提供PDF報告，同時，設計人員也可使用熱仿真或電氣仿真功能來進一步優化電源系統溫度狀況，這將是深受高級設計人員歡迎的一個重要功能。得益于累積大量經驗的模型庫（包括2000種電源模型部件和6000種運算放大器模型），借助WEBENCH得到的電源系統設計，仿真模型與實際結果具有非常高的一致性。借助位于新加坡的計算中心，這一切僅需幾秒鐘時間就計算完畢，設計人員為此節省出大量時間以及前期的其他成本。
“我們與傳統的設計流程基本保持一致。唯一的區別是：在傳統的設計中，設計人員需要反復驗證原理圖的參數是否正確，需要搭建實際的測試板卡進行大量測試。而WEBENCH仿真工具利用內部精確的模型，為用戶提供真實的結果，而非通過真正的PCB板。順序沒有變，原理圖到PCB到BOM表，之后再做熱仿真和電氣參數的仿真優化。”
WEBENCH在中國的用戶數量正在快速成長，特別是2013年以后，如今TI客戶中，約有19%的人正在使用WEBENCH工具，為此TI也進行了大量本地化的工作方便中國的客戶使用。
基于WEBENCH架構，加上可視化編輯器，最后到設計工具，WEBENCH已經發展成為一個龐大的模擬半導體設計工具套件。除了前面提及的各個應用領域，全新的WEBENCH放大器設計工具不久也將上線。Jeff Perry透露，在后續的發展中，TI可能會加入更多傳感器方面的芯片，將他們完善到WEBENCH工具里，為IoT這樣的新興市場用戶提供服務。
如果需要體驗WEBENCH工具，可訪問www.ti.com，在最顯著位置就能找到這個工具
WEBENCH提供的PCB模型及熱仿真

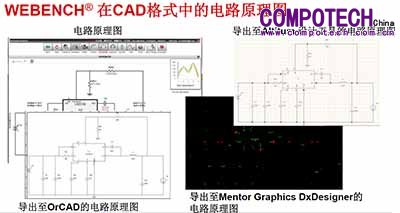

WEBENCH可導出至其他CAD工具

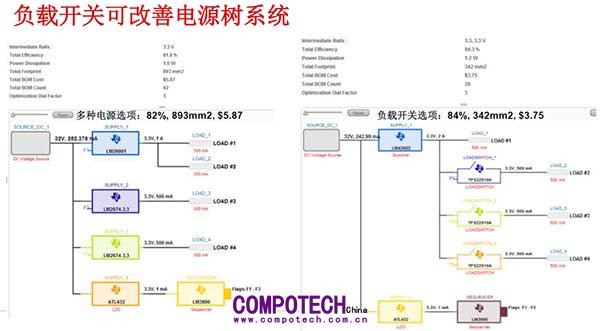

利用WEBENCH進行FPGA電源樹設計
