德州儀器：目標汽車零排放

本文作者：徐俊毅點擊： 2019-05-10 13:33

前言：

德州儀器中國區汽車業務部總經理張磊

人類追求安全、節能、環保的大趨勢，使得汽車工業正在加快電氣化技術的步伐。汽車電子系統在5個技術大方向上快速前進。先進的輔助駕駛系統、可靠的被動安全系統、車身電子和照明、信息娛樂系統、混合動力和純電動汽車技術。

“隨著汽車電子化不斷演進，未來汽車正努力實現所謂“新三化”功能，汽車會更加智能，更加有效率，更加安全，也會更加綠色。“德州儀器中國區汽車業務部總經理張磊說

傳統的被動安全系統就是ABS和安全氣囊。在更為先進的主動安全領域，除了自動泊車、盲點檢測功能外，TI在無人駕駛Level4和更高技術層面進行著技術儲備，而77GHz毫米波雷達方案，將下一代ADAS技術提供更加安全的快速的主動安全功能；在汽車電子和照明系統領域，LED已開始大規模替代傳統的鹵素?zé)艉碗瘹鉄簦琓I已可以提供目前業內獨一無二的100萬像素前燈方案，為駕駛員提供更多重要信息；在信息越系統應用中，TI正憑借DLP抬頭顯示方案，可將更多內容投射到前擋風玻璃，改善駕乘體驗并提高安全性；而在新能源汽車領域，有大量關鍵技術與電源系統、馬達驅動等密切相關的技術，正是發揮優勢的領域，畢竟模擬半導體、電源相關技術是TI的立身之本。

“多年以來，TI在新能源汽車和動力汽車的創新和布局，想實現的最終目標，就是使整個新能源汽車變得更加有效率，更加節能和安全。”

除了提升效率和節能，最終實現“零”排放是整個汽車工業奮斗的目標。

根據電機功率的不同，目前正在進行動力電氣化的汽車，可以大致分為，輕度混合動力、中都混合動力、完全混合動力、插電式混合動力，純電動幾個大類。

傳統意義上的輕混和中混動力的汽車模式，主要?jiǎng)恿碜詡鹘y(tǒng)發動機，主要體現在汽車啟停或者低速電力推進，目前是歐洲汽車市場的技術主流。而具備純電機驅動，且擁有能量回收系統的完全混合動力汽車以及各式純電汽車則是目前中國汽車制造商發力的市場重點，相較歐美傳統車廠，中國本土的汽車制造商有強烈的彎道超車意愿，并十分樂于嘗試新技術。

在汽車動力系統電氣化的道路上，有4項關鍵性的技術需要不斷突破，用首字母I、D、B、O來表示：
I—INV電力動力輸入系統，如何使電力轉化成動力的主要轉換系統；
D—DC/DC板上電源管理系統，是整個動力系統(Powertrain)下管理系統的核心部件；
BWS—電池管理系統，對電池系統充放電行為進行精確管控，并提供安全保障；
OBC—車載充電系統，需要從公共電網的交流電轉換成直流電供給車載電池充電，OBC需要和公共電網電壓和頻率兼容，還需要兼容不同電壓和不同類型的化學電池，同時，目前純電車以及插電式混合，需要車載充電系統對各用電子系統（比如）進行充放電管理操作，是決定充電功率和效率的關鍵部件。目前常見功率為3.3KW～6.6KW，也正是這個系統的功率限制，決定了汽車的充電速度。

接下來，我們來看看TI在這些關鍵技術領域取得了哪些進展。所有新產品都以“Q1”結尾，這可能表示是2019年第一季發布的產品。

首先是在BMS（電池管理系統）：BQ79606-Q1精密監視器，具有用于電動汽車驅動系統的集成硬件保護器。在12v、48v至400v、800v、1500v訪問提供誤差小于1%的車輛進度，通過ISO 26262認證最高級即--達到ASIL D級。配套用BQ79606A-Q1評估板，具有集成保護的6通道精密電池監視器，采用菊花鏈通信端口，可堆疊以支持大串?dāng)?shù)電池包配置（最多64 個模塊）。

售價199美元的BQ79606A-Q1評估板

近期發生的兩起特斯拉車庫自燃事件讓電動汽車電池安全問題再度受到關注。

張磊認為：BMS芯片更高的精度加上匹配的SoC充電管理算法可以極大提高電芯壽命，同時更少的外圍元器件數量和更高集成度有效降低系統成本，內部集成ESD保護器件，提供熱插拔功能，并達到ASIL D級則為電池系統提供可靠和安全的保障。

然后是傳感器系統：
用于電動汽車的高精度溫度傳感器TMP235-Q1，用于動力總成系統設計的高精度模擬溫度傳感器，在千瓦級的功率等級下，保護動力總成系統免于過熱，在-40 °C至150 °C的全工作環境溫度范圍內，典型精度為±0.5 °C。更高的傳感器精度，將使得后級系統或更上層控制算法有更準確的依賴性。

高精度溫度傳感器 TMP235-Q1

集成傳感功能的IGBT 和SiC 隔離式柵極驅動器，UCC2710-Q1，提供先進的監控和保護，幫助提高牽引逆變器和車載充電器的整體系統效率。峰值電流可達±10A ，降低開關損耗。響應時間為200ns 的過流檢測可實現快速的系統保護，抗浪涌能力高達12.8kV，通過集成的緩沖器和傳感器減少外部元件，同時使用隔離的模擬-脈寬調制傳感器提供精確的溫度、電流或電壓感測。。

IGBT 和SiC 隔離式柵極驅動器，UCC2710-Q1

售價99美元的UCC2710-Q1評估板

UCC2710-Q1評估板，提供每通道單獨10A 峰值輸出驅動電流，驅動電壓可編程，兩個5.7kVrms 5.7kVrms5.7kVrms 的增強型隔離通道，支持高達1.7kV的輸入電壓，帶軟關斷和鉗位的短路保護電路，并配套相應電源方案參考設計。

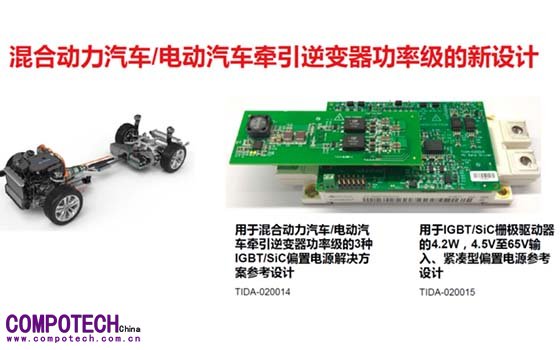

IGBT/SiC柵極驅動器參考設計

LM5180-Q1，65V輸入，集成100V/1.5A FET的PSR反激式轉換器具有超低靜態電流、無需光耦或變壓器輔助繞組，由12-V汽車電池直接驅動，以降低中間電源軌發生故障的風險。

解決快速充電挑戰：直流快速充電

目前電動汽車交流充電站，受限于電源系統結構、最大電流強度，OBC功率限制等因素，充至80%電力的時間需要5到15小時，而采用更高電壓、模塊化轉換器的直流快速充電站，可以通過使用SiC這樣的新材料加快開關速度來提高能量密度，新的電源拓?fù)浣Y(jié)構可以實現雙向V2G 操作，并在較大的輸出范圍內提高轉換效率，充電器功率得到大幅度提升，可達340kW，從而實現15到30分鐘快速充電的需求。

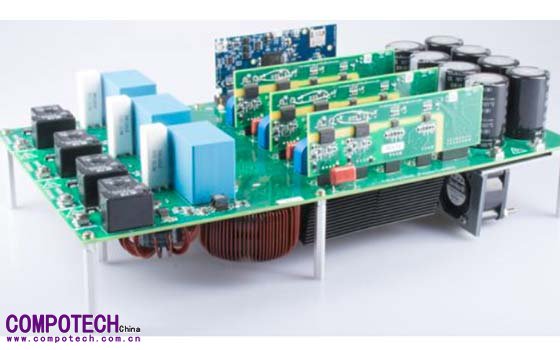

三電平、三相SiC AC/DC轉換器雙向參考設計，轉換效率可待98%

TI適用于直流快速充電的3相SiC 參考設計，98 ％的功率轉換效率可滿足Combo -1電動汽車充電標準，在800 V直流充電電壓時輸出可達10 kW ，基于碳化硅（SiC SiC）的電動汽車充電設計（快速充電站），為V2X 提供模組化設計，易于雙向工作。
