納芯微發布雙通道電流檢測放大器NSCSA285，賦能工業與能源管理

本文作者：納芯微點擊： 2025-04-14 11:02

前言：

納芯微電子（簡稱“納芯微”）發布全新高精度雙通道電流檢測放大器NSCSA285系列。NSCSA285系列憑借高達76V的寬共模電壓范圍、±12μV的超低輸入偏移電壓及140dB的直流共模抑制比（CMRR），擁有滿足高精度、強抗干擾、低功耗與快速相應、以及靈活適配等特性，在工業4.0和新能源技術發展需求下，滿足通信設備、工業自動化、能源管理及智能電網等應用場景高精度、高可靠的電流檢測需求?？蓮V泛應用于通信設備領域中5G基站電源管理、服務器背板電流監測，工業自動化領域的電機驅動器、PLC電流閉環控制，能源管理場景下的光伏逆變器MPPT跟蹤和儲能系統SOC估算。在智能電網領域亦能滿足智能電表與充電樁電流檢測的嚴格要求。

高精度，低溫漂，橫掃測量誤差

面對微弱電流信號易受環境噪聲干擾、測量誤差難以控制的挑戰，NSCSA285系列憑借0.05%典型增益誤差與±12μV最大輸入偏移電壓，實現全溫區（-40℃~125℃）±0.5%的精度保障。同時，150nV/℃的超低溫漂特性顯著提升了在復雜溫度環境下的測量穩定性，滿足工業級應用對長期可靠性的嚴格要求。

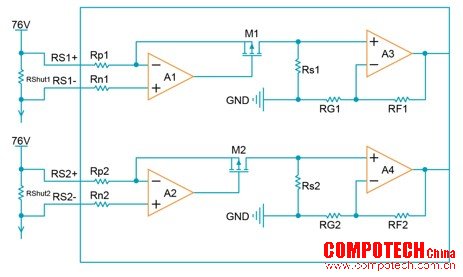

NSCSA285 系列功能框圖

寬共模，強抗擾，護航系統穩定

在復雜電磁環境與寬電壓動態范圍應用場景下，NSCSA285系列展現出卓越的抗干擾能力。其3V~76V的寬共模輸入范圍直接兼容工業高壓場景，140dB的直流共模抑制比（CMRR）與91dB@10kHz的交流CMRR，可有效抑制共模噪聲，確保系統在多變工況下仍能保持信號的高度完整性與穩定性。

雙通道，多封裝，適配靈活設計

為進一步提升系統設計靈活性，NSCSA285系列提供四檔增益配置，適配不同分流電阻需求，并集成兩路獨立檢測通道，支持多節點同步監測，簡化系統設計復雜度。其3mm×3mm MSOP8小型封裝與引腳兼容設計，不僅大幅優化系統體積與成本，更簡化了產品升級路徑，為客戶提供便捷的設計體驗。

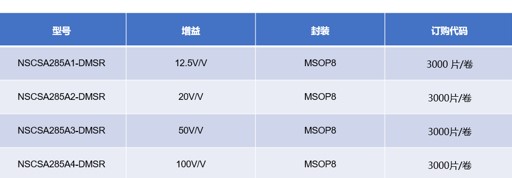

NSCSA285 系列封裝圖與選型表

低功耗，快響應，堅持長期管理

在能效管理方面，NSCSA285系列同樣表現出色。其典型靜態電流僅600μA，顯著降低系統能耗。同時，NSCSA285系列擁有90kHz帶寬與0.6V/μs壓擺率，確保高速電流監測與瞬態響應能力，在應對復雜動態負載時表現尤為出色。

此外， NSCSA285系列滿足工業級可靠性標準，通過HBM ±3500V與CDM ±2000V ESD防護測試，工作溫度覆蓋-40℃至+125℃，并通過MSL1級濕度敏感認證，確保產品在嚴苛環境下的長期穩定性與可靠性。

關于納芯微

納芯微電子（簡稱納芯微，科創板股票代碼688052）是高性能高可靠性模擬及混合信號芯片公司。自2013年成立以來，公司聚焦傳感器、信號鏈、電源管理三大方向，為汽車、工業、信息通訊及消費電子等領域提供豐富的半導體產品及解決方案。

納芯微以『“感知”“驅動”未來，共建綠色、智能、互聯互通的“芯”世界』為使命，致力于為數字世界和現實世界的連接提供芯片級解決方案。

了解詳情及樣品申請，請訪問公司官網：www.novosns.com
