Diodes 推出符合車用標準的電流分流監測器，通過高精度電壓感測快速檢測系統故障

本文作者：Diodes 點擊： 2024-12-19 11:17

前言：

2024年12月19日--Diodes 公司 (Diodes) (Nasdaq：DIOD)發布符合車用標準* 的 ZXCT18xQ 系列高精度電流分流監測器。該系列單級儀表放大器可以在高達 26V 的寬廣共模電壓范圍內，精確測量極小的感測電壓，并在2.7V 至 5.5V 的供電范圍內工作。適用的汽車應用包括環境照明控制、電池管理、座椅加熱，以及其他車身控制系統。

ZXCT180Q 電流監測器支持單向電流測量，而 ZXCT181Q 則支持單向或雙向電流測量。ZXCT180Q 具有 2 種引腳配置 (分別為A 版與 B 版)。這兩種版本的OUT 引腳位于不同位置，幫助 PCB 靈活布局。ZXCT181Q 用于雙向電流感測時 (例如在電池管理系統中使用)，會向 REF 引腳引入電壓，用于補償輸出電壓。在感測單向電流時，ZXCT181Q 的 REF 引腳則會連接至 GND。

ZXCT18xQ 系列具有 4 種固定電壓增益選項，分別為20V/V、50V/V、100V/V 及 200V/V。此系列器件可以在 -0.3V 至 26V 共模電壓范圍內測量分流器兩端電壓，不受最大供電電流為 370μA 的供電電壓影響。在 20V/V 時，該系列可支持高達 400kHz 的小信號帶寬，同時可支持 2V/μs 的快速大信號轉換速率(Slew Rate)。這些功能有助于器件檢測到感測電流的急速變化，并且迅速轉換輸出，適用于需要快速響應輸入電流變化的應用。

ZXCT18xQ 系列豐富了 Diodes 公司的 26V 電源軌電流監測產品組合，為先前推出的 ZXCT199Q 及 ZXCT21xQ 系列補充更多功能，這兩個系列產品可在感測電壓低至 10mV 時，支持高精度高側及低側電流感測。

ZXCT18xQ 系列各型號的工作溫度范圍都為 -40°C 至 +125°C。

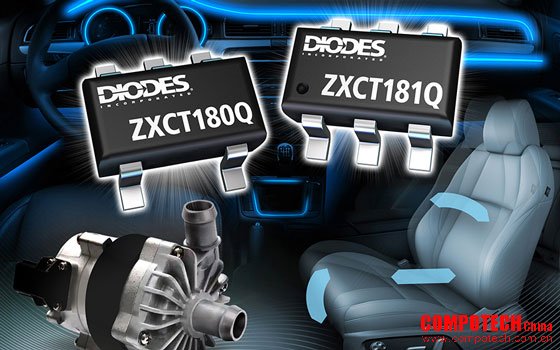

ZXCT180Q 及 ZXCT181Q 分別采用 SOT25 與 SOT26 封裝。標準規格版本 ZXCT180 及 ZXCT181適用于工業及商業應用。

關于 Diodes Incorporated

Diodes 公司 (Nasdaq：DIOD) 是一家標準普爾小型股 600 指數和羅素 3000 指數成員公司，為汽車、工業、運算、消費性電子及通訊市場的全球公司提供高質量半導體產品。我們擁有豐富的產品組合以滿足客戶需求，內容包括模擬與分立電源解決方案以及先進的封裝技術。我們廣泛提供特殊應用產品與解決方案導向銷售，加上全球范圍運營的工程、測試、制造與客戶服務，使我們成為高產量、高成長的市場中成為優質供貨商。詳細信息請參閱 www.diodes.com。

* 符合汽車規格 - 符合 AEC-Q100 第 3 級標準，在 IATF 16949 認證的廠房中制造，并支持 PPAP 文件。

所有其他商標均為其各自擁有者所有。
