Vishay推出性能先進的新款40 V MOSFET

本文作者：Vishay 點擊： 2024-12-05 11:35

前言：

器件占位面積小，采用BWL設計，ID高達795 A，可提高功率密度，而且低至0.21 ?C/W的RthJC可優化熱性能

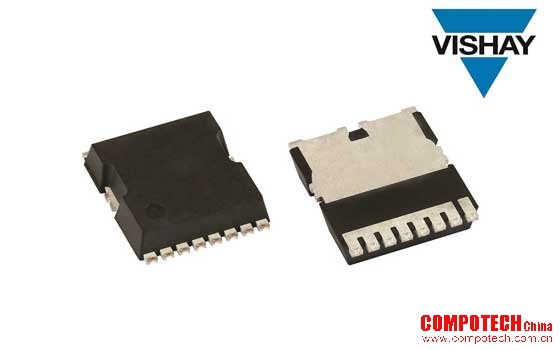

2024年12月4日--日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出采用PowerPAK® 10x12封裝的新型40 V TrenchFET® 四代n溝道功率MOSFET---SiJK140E，該器件擁有優異的導通電阻，能夠?yàn)楣I(yè)應用提供更高的效率和功率密度。與相同占位面積的競品器件相比，Vishay Siliconix SiJK140E的導通電阻降低了32 %，同時比采用TO-263-7L封裝的40 V MOSFET的導通電阻低58 %。

日前發布的這款器件在10 V電壓下的典型導通電阻低至0.34 m?，最大限度減少了傳導造成的功率損耗，從而提高了效率，同時通過低至0.21 °C/W典型值的RthJC改善了熱性能。SiJK140E允許設計人員使用一個器件（而不用并聯兩個器件）實現相同的低導通電阻，從而提高了可靠性，并延長了平均故障間隔時間（MTBF）。

MOSFET采用無線鍵合（BWL）設計，最大限度減少了寄生電感，同時最大限度提高了電流能力。采用打線鍵合（BW）封裝的TO-263-7L解決方案電流限于200 A，而SiJK140E可提供高達795 A的連續漏極電流，以提高功率密度，同時提供強大的SOA功能。與TO-263-7L相比，器件的PowerPAK 10x12封裝占位面積為120 mm2，可節省27 %的PCB空間，同時厚度減小50 %。

SiJK140E非常適合同步整流、熱插拔和OR-ing功能。典型應用包括電機驅動控制、電動工具、焊接設備、等離子切割機、電池管理系統、機器人和3D打印機。為了避免這些產品出現共通，標準級FET提供了2.4Vgs的高閾值電壓。MOSFET符合RoHS標準且無鹵素，經過100 % Rg和UIS測試。

PPAK10x12與 TO-263-7L規格對比

產品編號		SiJK140E	SUM40014M	性能改進
封裝		PowerPAK10x12	TO-263-7L	-
尺寸 (mm)		10 x 12	10.4 x 16	+27 %
高度		2.4	4.8	+50 %
V_DS (V)		40	40	-
V_GS(V)		± 20	± 20	-
配置		單	單	-
V_GSth(V)	最小值	2.4	1.1	+118 %
R_DS(on)(m?) @ 10 V_GS	典型值	0.34	0.82	+58 %
R_DS(on)(m?) @ 10 V_GS	最大值	0.47	0.99	+53 %
Q_g (nC) @ 10 V_GS	典型值	312	182	-
FOM	-	106	149	+29 %
I_D (A)	最大值	795	200	+397 %
R_thJC(C/W)	最大值	0.21	0.4	47 %

SiJK140E現可提供樣品并已實現量產，訂貨周期為36周。

VISHAY簡介

Vishay 是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech. ®。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000 強企業”。有關Vishay的詳細信息，敬請瀏覽網站 www.vishay.com。

The DNA of tech®是Vishay Intertechnology, Inc.的注冊商標。TrenchFET和PowerPAK是Siliconix incorporated的注冊商標。
