2022年1月26日--半導體製造商ROHM(總公司:日本京都市)針對日益發展的物聯網領域,包含各類型穿戴式裝置、電子價格牌、智慧卡等小型物聯網設備,研發出一款可輕鬆評估超高效電池管理解決方案的評估板「REFLVBMS001-EVK-001」,並已開始在電商平臺銷售。
近年來,包括行動裝置、穿戴式裝置和工業物聯網設備在內,電池驅動的電子設備已經無所不在。對於這些應用中搭載的元件來說,為了提高其設計靈活性和性能,除了要求更小更輕薄,為了提高它們的便利性,也要求電池具有更大容量,並更大程度地降低功耗。ROHM已研發出多款低功耗類比IC,其中包括採用超低消耗電流技術「Nano Energy™」的電源IC和支援多種二次電池的充電控制IC。透過提供針對各需求量身打造的電源解決方案,將有助於電池驅動應用產品的長時間工作。此次,融合上述技術優勢,研發出了可以評估小型輕薄物聯網設備用的超高效電池管理解決方案的評估板,並已開始銷售。

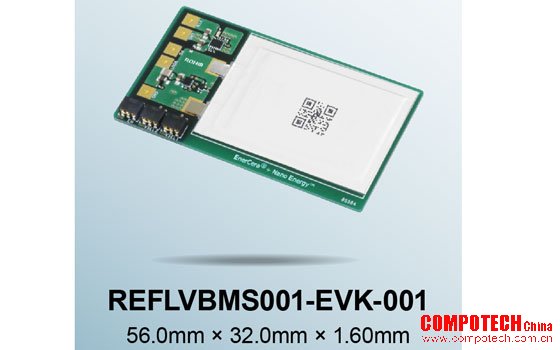

「REFLVBMS001-EVK-001」評估板上搭載了採用ROHM超低消耗電流技術「Nano Energy™」的電源IC和Reset IC,以及支援新型低電壓二次電池的充電控制IC、日本礙子株式會社(NGK INSULATORS, LTD.)的薄型大容量鋰離子二次電池「EnerCera®」。因此,該評估板上的電路非常適用於小型物聯網設備,其中,180nA超低消耗電流的電源IC可以大幅降低應用中電源部分的功耗,同時,支援更廣泛充電電壓範圍的充電控制IC,可對充電、監控和放電進行控制。使用此款評估板,包含薄型二次電池在內,所有安裝元件厚度均在0.60mm以下、且超薄超高效的電池管理解決方案將可輕鬆進行評估。本評估板已於2021年11月開始於電商平臺銷售。
<超高效電池管理解決方案及其評估板詳情>

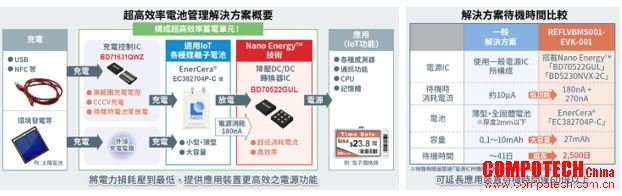

在本解決方案中,搭載超低消耗電流技術「Nano Energy™」的電源IC,可以大幅降低應用產品中電源部分的功耗,同時,支援各種二次電池的充電控制IC,可滿足各種二次電池相對應的充電需求。

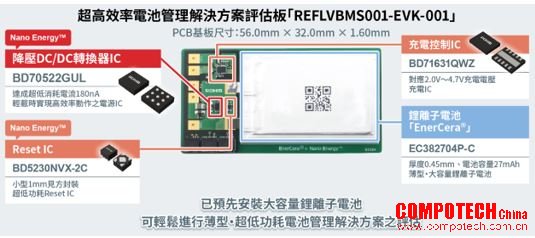

本評估板「REFLVBMS001-EVK-001」使用了厚度為0.45mm、電池容量為27mAh的二次電池「EnerCera® EC382704P-C」,並由搭載了「Nano Energy™」技術的待機消耗電流180nA的超低功耗IC「BD70522GUL」作為高效電源,再加上支援2.0V~4.7V充電電壓的充電控制IC「BD71631QWZ」,負責適合電池的充電、監控和放電控制,這些器件共同構成了蓄電單元。包括用來檢測異常電壓的Reset IC「BD5230NVX-2C」在內,待機時的消耗電流非常低,不僅可提升應用產品電源效率,與一般的解決方案相比,還能將應用產品待機時間延長至60倍以上。本評估板可以輕鬆評估超高效\電池管理解決方案。此外,所有安裝元件的厚度都在0.60mm以下,加上PCB板的厚度也僅有1.60mm,因此還可以當作參考設計直接裝入卡片型物聯網設備(智慧卡)中。
●應用範例
- 智慧手錶和免持鑰匙系統等穿戴式裝置
- 電子價格牌、智慧卡、智慧電表、警報器等工業用小型物聯網設備等,
非常適用於需要更小更輕薄和延長電池壽命的各類型物聯網設備。
<銷售資訊>
銷售時間:2022年1月起
電商平臺:Digi-Key、Mouser。

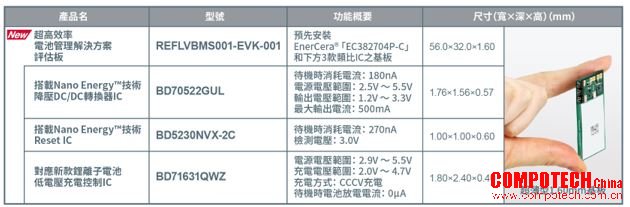

銷售產品:
<超高效電池管理解決方案的核心「Nano Energy™」技術詳情>
Nano Energy™是以物聯網領域的關鍵字「讓鈕扣電池持續運作10年」為目標,在ROHM垂直整合生產體制下,融合「電路設計」「電路佈線」「製程」等三大先進類比電源技術優勢而實現的超低消耗電流技術。
搭載了該技術的降壓型DC/DC轉換IC「BD70522GUL」,待機時的消耗電流可低至180nA(n為10的9次方),使應用產品待機時的電池驅動時間達市場競品的1.4倍,有助穿戴式裝置和物聯網設備等由電池或小型電池供電的電子設備長時間工作。如欲瞭解詳情,請前往:https://www.rohm.com.tw/support/nano
*Nano Energy™是ROHM Co., Ltd.的商標或註冊商標。
*EnerCera®是日本礙子株式會社(NGK INSULATORS, LTD.)的註冊商標。
