東芝發布旗下首款200V晶體管輸出車載光耦

本文作者：東芝點擊： 2021-11-18 13:46

前言：

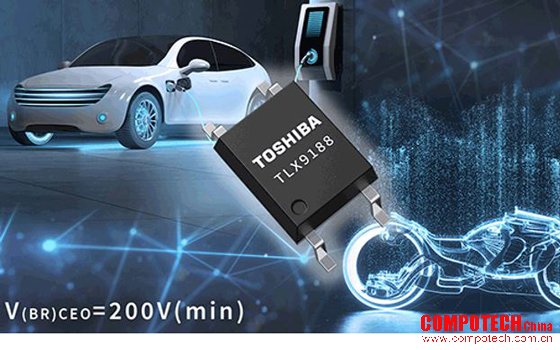

2021年11月18日--東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出一款高壓晶體管輸出車載光耦---“TLX9188”，用于包括電動汽車在內的汽車設備的信號隔離通信。該產品于今日開始支持批量出貨。

TLX9188的高壓光電晶體管提供了200V的集電機-發射極額定電壓，較東芝目前的TLX9185A高2.5倍，是東芝首款達到該水平的產品[1]。通過指定開關特性（導通時間、關斷時間）的最大值，這種新型光耦能用作單向開關。此外，它也可用于100V至200V設備的模擬信號反饋電路，有助于降低應用電路成本。

? 應用：

汽車設備

?電池管理系統：電壓監測、機械式繼電器吸持檢測、接地故障檢測等

?模擬信號的反饋等

? 特性：

?高集電極-發射極擊穿電壓：V(BR)CEO＝200V（最小值）

?高電流傳輸比：IC/IF＝100%（最小值），GB等級

?高隔離電壓：BVS＝3750Vrms（最小值）

?寬額定工作溫度范圍：Topr＝-40℃至125℃

?AEC-Q101認證

?IATF 16949認證

? 主要規格：

（除非另有說明，@Ta＝25℃）

器件型號			TLX9188
絕對最大額定值	輸入正向電流IF（mA）		30
	集電極電流IC（mA）		50
	工作溫度Topr（℃）		-40至125
電氣特性	集電極-發射極擊穿電壓 V(BR)CEO最小值（V）	@IC＝0.1mA， Ta＝-40至125°C	200
	暗電流ICEO最大值（μA）	@VCE＝200V	0.2
耦合電氣特性	電流傳輸比IC/IF最小值（%）	@IF＝5mA，VCE＝5V， GB等級	100
	飽和電流傳輸比IC/IF(sat) 最小值（%）	@IF＝1mA，VCE＝0.4V， GB等級	30
	集電極-發射極飽和電壓VCE(sat) 最大值（V）	@IC＝2.4mA，IF＝8mA	0.4
	斷態集電極電流IC(off) 最大值（μA）	VF＝0.7V，VCE＝200V	10
開關特性	導通時間tON最大值（μs）	@RL＝1.9kΩ，VCC＝5V， IF＝10mA	100
	關斷時間tOFF最大值（μs）		500
隔離特性	隔離電壓BVS最小值（Vrms）		3750
封裝	名稱		4引腳SO6
	尺寸典型值		3.7×7.0×2.1
庫存查詢與購買			在線購買

注：

[1] 僅針對車載光耦

如需了解相關新產品的更多信息，請訪問以下網址：

TLX9188

https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays/detail.TLX9188.html

如需了解相關東芝光耦的更多信息，請訪問以下網址：

隔離器／固態繼電器

https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html

如需了解相關東芝車載器件的更多信息，請訪問以下網址：

車載器件

https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices.html

如需了解相關新產品在線分銷商網站的供貨情況，請訪問以下網址：

TLX9188

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLX9188.html

*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。

*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
