如前所述，智能穿戴的數據采集重點不在＂實時傳輸＂，使用者在乎的是長時間感測能否精準到位？想查看監測狀態或進一步執行其他動作時，要能隨時與手機／外圍行動設備鏈接。因此，系統的操作功耗及模式切換格外動見觀瞻，而猶如中控指揮所的微控制器 (MCU) 更是節能主角。另就應用面來看，除了醫療保健，智能穿戴用于工控／農漁牧場域、教育訓練、定位／追蹤亦多有耳聞，未來甚至可望作為仿生義肢或外骨骼等基本生理輔具使用，因而帶動偵測姿態和環境變化的微機電 (MEMS) 組件需求，包括運動傳感器 (Motion Sensor) 和氣壓傳感器。
MCU三大市場：健康照護、新能源、智能車
欲極小化 MCU 功耗，單靠制程改善只不夠的，芯片本身的架構設計，才是決定電源效率的玄機。以超低漏電處理、創新自主動態電壓調整與五種低功率模式聞名的意法半導體 (ST) 在低功耗 MCU 頗負盛名，多年來一直是 8 位 MCU 市場的常勝軍，蟬聯全球冠軍多年，迄今出貨量已逾 30 億顆；其基于 ARM Cortex-M 內核開發的 32 位新款 Flash MCU——＂STM32L4+＂，更在去年底甫發布之際，隨即在＂嵌入式微處理器基準協會＂(EEMBC) 之超低功耗測試 (ULPBench) 獲得傲視群雄的佳績。產品代號中的＂L＂，即是超低功耗設計之意。
欲極小化 MCU 功耗，單靠制程改善只不夠的，芯片本身的架構設計，才是決定電源效率的玄機。以超低漏電處理、創新自主動態電壓調整與五種低功率模式聞名的意法半導體 (ST) 在低功耗 MCU 頗負盛名，多年來一直是 8 位 MCU 市場的常勝軍，蟬聯全球冠軍多年，迄今出貨量已逾 30 億顆；其基于 ARM Cortex-M 內核開發的 32 位新款 Flash MCU——＂STM32L4+＂，更在去年底甫發布之際，隨即在＂嵌入式微處理器基準協會＂(EEMBC) 之超低功耗測試 (ULPBench) 獲得傲視群雄的佳績。產品代號中的＂L＂，即是超低功耗設計之意。
ST 大中華暨南亞區資深產品營銷經理楊正廉表示，＂健康照護＂與新能源、智能車是今后 MCU 三大市場，而智能穿戴等新科技可協助預測性診斷并降低慢性病的治療成本。問市正邁入第十一個年頭的＂STM32L 系列＂，已廣泛應用于心電圖 (ECG)、指夾式脈搏血氧儀、血糖儀、超音波及各類定點照護／生化分析設備；憑借先前豐功偉績，涉入健康類的智能穿戴倒也顯得順理成章。值得留意的是，盡管有越來越多的同業傾向?qū)o線連接功能整合到 MCU 中，穩坐全球第三大通用型 MCU 供貨商的 ST 仍堅持以標準產品銷售，將選擇權和靈活度留給用戶。
照片人物：ST 大中華暨南亞區資深產品營銷經理楊正廉
STM 32L4+ 新登場：內建獨立＂圖形控制器引擎＂的MCU
楊正廉介紹，＂STM32L＂有三大家族：STM32L0 / STM32L4 / STM32L4+，分別對應入門級設備 (健身手環)、長期監測／記錄／計算的中端產品 (定位或偵測心率)，以及帶有圖形用戶接口 (GUI) 設計的高端對象。＂高性能圖形處理＂是 STM32L4+ 最吸睛的賣點，它額外內建一個名為＂Chrom-GRC＂的圖形控制器引擎，處理圓形顯示時，不會因管理從未顯示的像素而浪費內存資源，一如處理方形顯示時的干凈利落。當然，若有足夠的儲存空間做后盾，圖形處理、運算的流暢度將更趨完美；據悉 STM32L4+ 片上閃存容量是同級產品最高者。
楊正廉介紹，＂STM32L＂有三大家族：STM32L0 / STM32L4 / STM32L4+，分別對應入門級設備 (健身手環)、長期監測／記錄／計算的中端產品 (定位或偵測心率)，以及帶有圖形用戶接口 (GUI) 設計的高端對象。＂高性能圖形處理＂是 STM32L4+ 最吸睛的賣點，它額外內建一個名為＂Chrom-GRC＂的圖形控制器引擎，處理圓形顯示時，不會因管理從未顯示的像素而浪費內存資源，一如處理方形顯示時的干凈利落。當然，若有足夠的儲存空間做后盾，圖形處理、運算的流暢度將更趨完美；據悉 STM32L4+ 片上閃存容量是同級產品最高者。
這點對于許多強調視覺顯示、且重視 GUI 操作體驗的穿戴設備絕對是加分；加上 ST 獨有的＂Chrom- ART Accelerator＂創新圖形加速技術，更是引進虛擬現實 (VR)／增強現實 (AR)，以及為人工智能 (AI) 預做準備的邊緣計算 (Edge Computing) 不可或缺的關鍵。Chrom- ART Accelerator 可處理具有重復性的 2D 圖形運算，可執行 2D 圖形數據復制、圖形透明和 alpha-blending (α混合) 運算，以及像素格式轉換，處理速度較主 CPU 快一倍；節省下來的 CPU 周期可分配給圖形運算同步進行的實時處理任務或用于更復雜的圖效算法。
STM32 生態系強大，單一 IDE 讓開發無障礙
STM32L4+ 還提供資源豐富且經市場檢驗的 STM32 開發生態系統，協助開發者簡化設計并縮短產品上市時間，包括：價格親民的原型開發板、軟件范例、免費工具、第三方軟／硬件和集成開發環境 (IDE)；既有已開發完成的應用軟件不必修改即可無痛植移至新一代產品運行，讓先前研發心血不會白費。事實上，已進入量產階段的 STM 32L4+ 亦適合作為智能手表、小型醫療設備、智能電表及工業傳感器等產品的中央控制器，這些應用的共同特性是：功能復雜、須快速響應并在最短時間內休眠／喚醒，且豐富的除錯功能特別適合安全應用。
STM32L4+ 還提供資源豐富且經市場檢驗的 STM32 開發生態系統，協助開發者簡化設計并縮短產品上市時間，包括：價格親民的原型開發板、軟件范例、免費工具、第三方軟／硬件和集成開發環境 (IDE)；既有已開發完成的應用軟件不必修改即可無痛植移至新一代產品運行，讓先前研發心血不會白費。事實上，已進入量產階段的 STM 32L4+ 亦適合作為智能手表、小型醫療設備、智能電表及工業傳感器等產品的中央控制器，這些應用的共同特性是：功能復雜、須快速響應并在最短時間內休眠／喚醒，且豐富的除錯功能特別適合安全應用。

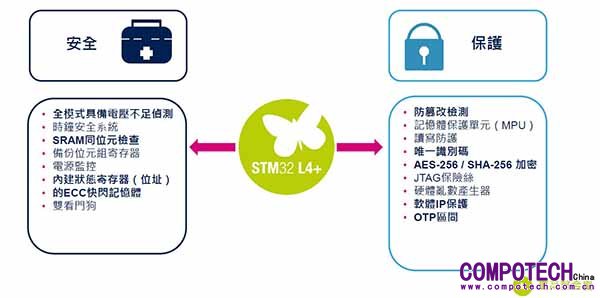

圖：STM 32L4+ 整合安全保護功能
資料來源：ST 提供
至于外骨骼等須以馬達驅動的新興輔具，則屬另一條 STM32F4 / STM32F7 產品線范疇，允許開發者自行調頻和設置電源管理選項。楊正廉統整＂STM32 系列＂最大優勢在于：1.現有 40 余個產品線、700 多款單品可供選用；2.用戶若需整合傳感器等其他組件，ST 可協同內部資源或外部伙伴提供系統級封裝 (SiP) 產品；3.開發環境為開放式，只要名列《ST 合作伙伴計劃》的供貨商，即使是不同品牌產品，也能在同一個環境中開發，避免版本不兼容或轉檔麻煩，涵蓋軟／硬件開發工具、嵌入式軟件、組件、模塊，乃至培訓、工程服務和云端等領域。
可防水的 MEMS 運動傳感器大受歡迎
近來坊間陸續出現基于＂電位差或磁場變化＂的先進仿生設備的概念原型，理論上，都會用到 MEMS 傳感器；現有一些復健／姿勢矯正、居家防跌照護或室內導航的穿戴輔具，也少不了 MEMS 傳感器協助。ST 模擬、微機電與感測組件應用經理陳建成舉例，利用＂加速度計＋陀螺儀＋磁力計＂的九軸運動傳感器記錄運動員的動作軌跡，據以修正或訓練體能，傷員復健動作是否確實到位？內建加速度計和氣壓計的智能衣／鞋襪，偵測老人作息角度是否有異？另人工關節亦需六軸傳感器以利活動，就連非直接穿戴上身的電動輪椅也要加速度計感測坡度。
近來坊間陸續出現基于＂電位差或磁場變化＂的先進仿生設備的概念原型，理論上，都會用到 MEMS 傳感器；現有一些復健／姿勢矯正、居家防跌照護或室內導航的穿戴輔具，也少不了 MEMS 傳感器協助。ST 模擬、微機電與感測組件應用經理陳建成舉例，利用＂加速度計＋陀螺儀＋磁力計＂的九軸運動傳感器記錄運動員的動作軌跡，據以修正或訓練體能，傷員復健動作是否確實到位？內建加速度計和氣壓計的智能衣／鞋襪，偵測老人作息角度是否有異？另人工關節亦需六軸傳感器以利活動，就連非直接穿戴上身的電動輪椅也要加速度計感測坡度。
同部門資深技術營銷工程師謝景翔補充，室內動線的航位推算 (DR) 亦是大宗應用。由于全球衛星定位系統 (GPS) 室內易有信號死角——尤其是存在樓層高度時，MEMS 傳感器可借助磁場變化，協助停車場／賣場／醫院做人、物的定位及動線追蹤。另有高檔防水手表會內建氣壓計，偵測手表是否破損而有進水風險；而三星最新的 Samsung Gear Fit 2 Pro 智能手環，亦采用 ST 的壓力傳感器提升水下測量精度。此時，若電子組件本身具防水功能，可省去外部防水機構成本。若顧慮到穿戴設備的清潔需要，耐水洗與導電材質是設計及布局的重要考慮。
照片人物：ST 模擬、微機電與感測組件應用經理陳建成 (左) 及資深技術營銷工程師謝景翔 (右)
欲窮千里目，LPWAN 實現遠距監測
上述應用若要進一步智能化警示，必須仰賴無線通信技術將感測信息傳遞到負責照護或緊急處置的個人或單位手上。陳建成相對看好不須與手機鏈接、可單獨運行的＂non- mobile＂穿戴應用，而覆蓋范圍廣、費用相對低廉的 SIGFOX，是低功耗廣域網 (LPWAN) 不錯的傳輸技術，可跨國異域監控；但他不諱言，在完成基礎設施布建后，今年將是其關鍵年。不過，為因應不同用戶偏好，ST 亦有 LoRa 產品可供匹配，或可作為特定區域內的私有網絡方案。
上述應用若要進一步智能化警示，必須仰賴無線通信技術將感測信息傳遞到負責照護或緊急處置的個人或單位手上。陳建成相對看好不須與手機鏈接、可單獨運行的＂non- mobile＂穿戴應用，而覆蓋范圍廣、費用相對低廉的 SIGFOX，是低功耗廣域網 (LPWAN) 不錯的傳輸技術，可跨國異域監控；但他不諱言，在完成基礎設施布建后，今年將是其關鍵年。不過，為因應不同用戶偏好，ST 亦有 LoRa 產品可供匹配，或可作為特定區域內的私有網絡方案。
最后，當問到心目中的夢幻穿戴產品是什么？熱衷登山的陳建成說，如果有一支能兼具報時、預示環境變化且可實時發送求救信息的手表，他應該會買單；而 ST SLM6DSxx 慣性運動傳感器 (三軸加速度計＋三軸陀螺儀) 會是最佳選擇，因為超低功耗可＂始終開啟＂(Always-On)，可與已整合傳感器集線器的基帶 (baseband) 芯片搭配，并可支持任何一種應用處理器 (AP)；更重要的是，溫度耐受幅度大、且有精準的溫度補償機制。
