Vishay推出集成電場屏蔽功能的新款汽車級超薄、大電流電感器，可降低系統成本并節省空間
前言：
器件的外形尺寸為2525、3232和4040，在1cm距離上可將電場降低-20dB

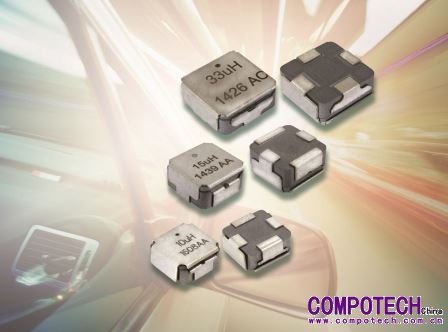

2016年12月16日--日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新的2525、3232和4040外形尺寸的汽車級電感器，擴大了IHLE系列超薄、大電流電感器的應用范圍。電感器帶有集成的電場屏蔽，能夠減小EMI。使用Vishay Dale IHLE-2525CD-5A、IHLE-3232DD-5A和IHLE-4040DD-5A，系統就不需要單獨的板級Faraday屏蔽，從而降低成本，節省電路板空間。電感器能遏制在鍍錫的銅質集成屏蔽里與EMI相關的電場，當集成屏蔽連到地時，在電感器中心上方1cm處的電場最多能減小-20dB。
今天發布的新款電感器通過AEC-Q200認證，可在+155℃高溫下操作，4個接頭的共面性在100μm以內，適用于汽車引擎和傳動控制單元、燃油噴射驅動、發動機的噪聲抑制、雨刷器、電動后視鏡和座椅、娛樂/導航系統、HID照明的DC/DC轉換器和大電流濾波中的儲能。另外，器件的4接頭連接 (2個是屏蔽的接地連接點) 具有很好的抗振動性能，可以用于引擎和底盤上安裝的電子電路。
IHLE-2525CD-5A、IHLE-3232DD-5A和IHLE-4040DD-5A使用Vishay Dale IHLP技術制造，效率高，典型DCR從1.55 mΩ到167mΩ，電感值從0.22μH到47μH。器件的額定電流為36.0A，可以處理高瞬變電流尖峰而不會飽和。電感器封裝在符合RoHS，100%無鉛的屏蔽結構里，能夠很好抵御熱沖擊、潮濕和機械振動。器件無鹵素，符合Vishay綠色標準。
器件規格表：
|
產品編號 |
IHLE-2525CD-5A |
IHLE-3232DD-5A |
IHLE-4040DD-5A |
|
電感 @ 100 kHz (μH) |
0.47 ～ 22 |
0.22 ～ 33 |
0.47 ～ 47 |
|
典型DCR @ 25 °C (mW) |
3.87 ～ 163.0 |
1.68 ～ 149.0 |
1.55 ～ 167 |
|
熱額定電流 (A) |
2.8 ～ 22.0 |
3.1 ～ 36.0 |
2.5 ～ 30.0 |
|
典型飽和電流 (A) |
2.2 ～ 14.0 |
3.2 ～ 32.0 |
4.5 ～ 28.5 |
VISHAY簡介
Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1000 強企業”，是全球分立半導體（二極管、MOSFET和紅外光電器件）和無源電子元件（電阻器、電感器、電容器）的最大制造商之一。這些元器件可用于工業、計算、汽車、消費、通信、國防、航空航天、電源及醫療市場中幾乎所有類型的電子設備和裝備。憑借產品創新、成功的收購戰略，以及“一站式”服務使Vishay成為了全球業界領先者。有關Vishay的詳細信息，敬請瀏覽網站 www.vishay.com。
