2016年11月22日--凌力爾特公司 (Linear Technology Corporation) 推出增強型 USB µModule® (微型模塊) 隔離器 LTM2894，該器件可提供針對地至地電壓差和大共模瞬變的保護作用。一個堅固型接口和內部隔離使 LTM2894 非常適合那些在需要擁有高壓保護功能的嚴酷工業或醫療環境中執行 USB 的系統。LTM2894 通過隔離一對 USB 信號收發器 (采用內部信號隔離) 把接地點分離開來，提供了 7500VRMS 隔離度和 >50kV/µs 的上佳共模抑制能力。LTM2894 能持續承受高達 1000 VRMS 的電壓，還提供了 17.4mm 的爬電距離，這是一個遵照 IEC 60601-1 標準的分隔距離，可允許醫療設備依靠高于 250VRMS 的電源電壓工作，同時滿足兩種患者保護方法的要求。
LTM2894 非常適用于眾多的 USB 集線器、主機和總線隔離應用。具有 ±20kV ESD 防護能力的收發器可工作在 USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps)，而一種暫停模式負責監視閑置狀態并把 VBUS 電流減小至低于 2.0mA。面朝下游的集成型下拉電阻器和面朝上游的集成型上拉電阻器自動進行配置以與下游器件的速度相匹配，從而使得 LTM2894 能夠監視總線速度并向主機報告。LTM2894 不需要外部組件，并且是一款適用于隔離式 USB 通信的完整µModule 解決方案。
LTM2894 采用緊湊的 22mm x 6.25mm 表面貼 BGA 封裝，所有集成電路和無源組件都包含在這符合 RoHS 要求的 µModule 封裝中。LTM2894 提供了商用、工業和汽車溫度級版本，所支持的工作溫度范圍分別為 0°C 至 70°C、 –40°C 至 85°C 和 –40°C 至 125°C。千片批購價為每片 12.20 美元。LTM2894 加入了一個 µModule 隔離器系列，該系列包括隔離型 RS485、RS232、SPI、I²C、CAN 和 GPIO。如需了解產品選擇和相關信息，請登錄 www.linear.com.cn/product/LTM2894。

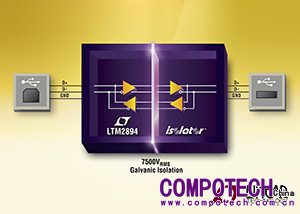

照片說明：隔離式 USB 2.0 收發器提供 7500VRMS 隔離
性能概要： LTM2894
• 隔離式 USB 收發器：7500VRMS 持續 1 分鐘
• USB 2.0 全速率和低速率兼容
• 自動配置 USB 總線速率
• 4.4V 至 36V VBUS 和 VBUS2 運行范圍
• 3.3V LDO 輸出提供信號基準：VLO、VLO2
• 可承受 50kV/µs 共模瞬態
• 在 USB 接口引腳上 ±20kV HBM ESD
• 1414VPEAK 最高持續工作電壓
• 17.4mm 爬電距離
• 22mm x 6.25mm BGA 封裝
• 隔離式 USB 收發器：7500VRMS 持續 1 分鐘
• USB 2.0 全速率和低速率兼容
• 自動配置 USB 總線速率
• 4.4V 至 36V VBUS 和 VBUS2 運行范圍
• 3.3V LDO 輸出提供信號基準：VLO、VLO2
• 可承受 50kV/µs 共模瞬態
• 在 USB 接口引腳上 ±20kV HBM ESD
• 1414VPEAK 最高持續工作電壓
• 17.4mm 爬電距離
• 22mm x 6.25mm BGA 封裝
本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
