2016年11月8日--凌力爾特公司 (Linear Technology Corporation) 推出 SPI (串行外圍接口) µModule® (微型模塊) 隔離器 LTM2893 和 LTM2895，這兩款器件為凌力爾特廣泛的高性能數據轉換器系列而優化。LTM2983 和 LTM2895 支持高達100MHz 的 SPI 時鐘速率，是現有數字隔離器有效 40MHz 限制的雙倍以上，允許使用更高分辨率和更高速率的數據轉換器，同時保持零延遲運行。憑借快速 SPI 接口、6000VRMS 電流隔離和額外的高速控制信號，LTM2893 和 LTM2895 無需外部組件，就可為隔離式數據轉換器通信提供簡便的 µModule 解決方案。
LTM2893 (只讀) 和 LTM2893-1 (讀 / 寫) 用來隔離凌力爾特通用的逐次逼近寄存器 (SAR) 型模數轉換器 (ADC)，包括 LTC2378 系列 20 位、18 位和 16 位 1Msps SAR ADC 或 LTC2348 系列 8 通道、18 位和 16 位、每通道 200ksps 同時采樣 SAR ADC。額外的高速控制信號支持并聯或鏈式連接配置、以及模擬多路復用器或可編程增益放大器。可配置字長允許針對特定 ADC 定制 SPI 訪問，以最大限度提高吞吐量。憑借僅為 30psRMS 的輸入至輸出附加抖動，LTM2893 和 LTM2893-1 最大限度減輕了抖動導致的 ADC 信噪比 (SNR) 惡化。
LTM2895 設計是用于隔離凌力爾特的通用數模轉換器 (DAC)，包括單極性 LTC2641 系列或雙極性 LTC2642 系列 16 / 14 / 12 位無緩沖電壓輸出 DAC。額外的高速控制信號支持雙通道、雙 DAC 或主器件至主器件 (即進行頁式數據傳送的 FPGA 至隔離式 FPGA) 配置，同時可配置字長允許針對特定 DAC 定制 SPI 訪問，以最大限度提高吞吐量。30psRMS 低抖動 /LOAD 信號通路也可用于具異步 LOAD 輸入的DAC。
LTM2893、LTM2893-1 和 LTM2895 采用扁平 15mm x 6.25mm x 2.06mm 表面貼裝BGA 封裝，所有集成電路和無源組件都包含在這個符合 RoHS 要求的 µModule 封裝中。商用、工業和汽車級版本器件均已供貨，分別支持 0°C 至 70°C、–40°C 至 85°C 和 –40°C 至 125°C 工作溫度范圍。LTM2893 和 LTM2893-1 現已生產供貨，LTM2895 將于今年晚些時候供貨。千片批購價為每片 8.95 美元。
LTM2893、LTM2893-1 和 LTM2895 所屬 µModule 隔離器系列還包括隔離式 RS485、RS232、USB、CAN、I2C 和 GPIO 隔離器。如需更多產品選擇及其他信息，請登錄 www.linear.com.cn/isolator。

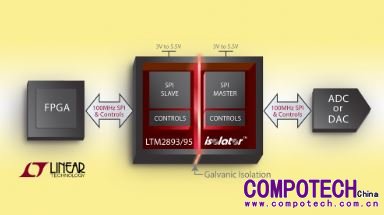

照片說明：具 100MHz SPI 接口的隔離式 ADC
性能概要： LTM2893、LTM2893-1 和 LTM2895
·隔離接口：6000VRMS (持續 60 秒)
·高達 100MHz 的 SPI 兼容 I/O
·可配置 SPI 字長：8 至 32 位
·支持多個數據轉換器配置
·低抖動轉換啟動 (LTM2893) 和 /LOAD (LTM2985) 信號
·3 個隔離控制或多路復用器選擇信號
·3V 至 5.5V 電源電壓
·很強的抗共模瞬態能力：>50kV/µs
·無需外部組件
·15mm x 6.25mm x 2.06mm BGA 封裝
本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
