ROHM旗下LAPIS開發出能使可穿戴式設備顯示量擴大33%※的低功耗微控制器“ML620Q416/418”

本文作者：ROHM 點擊： 2016-01-24 11:36

前言：

有助于可實現以年為單位電池驅動的新型可穿戴式設備、傳感手表的市場擴大

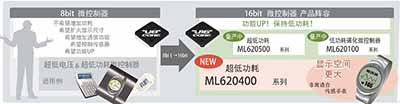

2016年1月12日--全球知名半導體制造商ROHM集團旗下的LAPIS Semiconductor公司 (藍碧石半導體)開發出非常適合傳感手表和可穿戴式設備的搭載LCD驅動器的16bit低功耗微控制器“ML620Q416/418”，打造出更省電且處理能力更高的16bit低功耗微控制器的嶄新產品陣容。

ML620Q416/418系列16bit低功耗微控制器具備時鐘（實時時鐘）功能，并搭載了可實現比以往產品清晰度更高的2048點陣（與以往相比增加33%）LCD顯示的LCD驅動器和LCD驅動用的電源電路。不僅如此，還加強了陀螺儀傳感器和地磁傳感器的偏移校正演算等傳感器處理能力。

利用這些優勢，通過使用本LSI以及LCD顯示屏和各種傳感器，不僅可使如今的計步器、活動追蹤器等可穿戴式設備可顯示圖表和豐富多彩的圖標，還可與傳感器功能相結合實現步行導航等更高級的應用。而且，由于還具有時鐘功能，可利用手表的便利性，使適合健康狀態管理和狀態檢測等情形的顯示設計的范圍更廣，實現被稱為“傳感手表”的新型可穿戴式設備。

本LSI已經開始出售樣品，計劃于2016年1月份開始量產銷售。生產基地為藍碧石半導體宮城（宮城縣）。

今后，藍碧石半導體還將繼續開發在各種環境下有助于實現進一步省電的低功耗微控制器，為社會的低功耗化發展貢獻力量。

＜背景＞
隨著可穿戴式設備的日益普及，將人的行動和健康狀態等生命體征通過近距離無線通信傳輸到云服務器的需求也日益增加。其中，為了感應每天24小時的數據，要求電池壽命長、以年為單位免保養。還要求可隨身攜帶的尺寸、可瞬間判別顯示內容、可多彩且美觀地顯示。

作為滿足這些要求的應用，具備傳感功能和豐富多彩的顯示功能的傳感手表的需求越來越高。

＜新產品特點＞

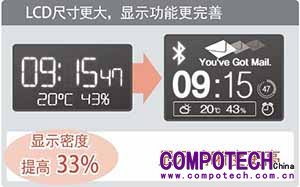

1．LCD顯示量提高33%(與本公司以往產品相比)，信息和活動量等圖表顯示更加鮮明
本LSI內置可驅動最大2048點陣（64 segment x 32 common）顯示屏的LCD驅動器，與本公司以往產品相比，顯示量也提高了33%。因此，可在手表畫面上以更高的清晰度來展現計量到的步數、活動量信息的圖表及智能手機接收到的郵件信息顯示等。

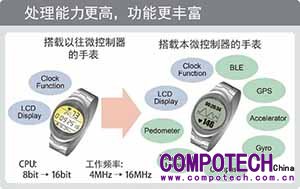

2．處理能力更強，且功耗更低
與以往的手表用微控制器（8bit/4MHz）相比，處理能力提高了4倍以上（16bit/16MHz）。由此，可實現比如陀螺儀傳感器和地磁傳感器等的偏移校正算法處理，支持步行導航等更高級的應用。

另外，增加用來處理傳感功能和通信功能的ROM容量、搭載LCD顯示屏用驅動電路，會導致泄漏電流增大，影響電池壽命。本LSI通過搭載將工作電壓減半的DC/DC轉換器，降低了非工作時的泄漏電流，實現了與以往的低功耗微控制器同等的功耗（HALT模式時為0.38μA）。

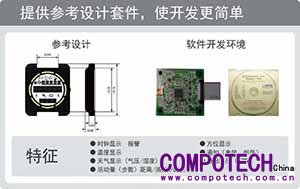

3．減少傳感手表的軟件/硬件開發工時
本公司將從2016年2月開始逐步提供參考設計套件，可減少傳感手表的開發工時。參考設計套件中，除了搭載了本產品，還搭載了LCD顯示屏、BLE通信模塊、GPS模塊、加速度/地磁/溫濕度傳感器，可使用各種應用軟件立即開始開發。

【銷售計劃與用途】

商品名		ML620Q416 ML620Q418
銷售計劃	樣品出貨時間	樣品出售中
	量產出貨計劃	2016年1月開始
	量產規模	月產10萬個
用途		傳感手表、可穿戴式設備、碼表、溫控器、電子貨架標簽、多功能電子計算器

【規格概要】

項　目		ML620Q410系列
		Q416	Q418
CPU		藍碧石半導體獨有的 16bit RISC內核（名稱：nX-U16/100）
時鐘	高速	內置RC振蕩：16MHｚ
	低速	內置RC振蕩：32.768kHｚ
內部存儲器	程序區	128KB	256KB
	數據區	4KB
	SRAM	16KB
串行接口	SSIO	1ch
	I2C	3ch
	SPI	1ch
	UART（全雙工）	3ch
模擬接口	10bit逐次比較型ADC	－
	12bit逐次比較型ADC	12ch
	24bit RC型ADC	2ch
	模擬比較器	2ch
通用端口		52ch
LCD驅動器		2,048點陣（64 segment x，32 common） 1/3～1/5偏壓
其他功能		實時時鐘　　　3ch
工作保證范圍	工作溫度	-40℃～85℃
	工作電壓	1.8V～3.6V
封裝		芯片銷售
