ROHM（羅姆）提出實現業界最高級別低阻值100mΩ的0201 inch電流檢測用貼片電阻器

本文作者：ROHM（羅姆）點擊： 2014-07-24 14:46

前言：

有助于智能手機、可穿戴

2014年7月24日--全球知名半導體制造商ROHM開發出最適用于智能手機和可穿戴式設備等小型設備電流檢測用的低阻值貼片電阻器“UCR006”。

UCR006是0201 inch（0.6mm×0.3mm）的厚膜型產品，實現了業界最高級別的低阻值100mΩ，有助于設備的節能化。另外，作為低阻值范圍的0201 inch貼片電阻器，業界首次※實現-55～155℃的使用溫度范圍，可支持更廣泛的應用。而且，額定功率保證0.1W，達同尺寸通用產品的2倍。該產品同時具備低阻值化與大功率化，使0402 inch（1.0mm×0.5mm）的替換更加容易，還有助于設備的小型化。

本產品已于2013年12月開始出售樣品（20日元/個：稅前），于2014年2月份開始暫以月產2000萬個的規模開始量產。生產基地為ROHM Integrated Systems (Thailand) Co., Ltd.（泰國）。

背景

為使智能手機等電子設備工作，需要在設備的內部進行電流檢測和電壓控制，一般使用超過100 個的電阻器。為了降低功耗，電流檢測需要使用電阻值較低的電阻器，隨著設備的高性能化發展，需要與額定功率一并進行考慮。

ROHM針對這些要求，開發出電流檢測用的低阻值貼片電阻器“UCR 系列”，但隨著近年來智能手機和可穿戴式設備的發展，需要更加小型、更低功耗的元器件的設備日益增加。而要想實現電流檢測用電阻器的小型化，需要解決很多課題，比如低阻值化與額定功率、新出現的電阻值容許差的保持等。

新產品詳情

本產品采用新材料與新結構，在0201 inch的厚膜型電阻器中，實現了業界最高級別的低阻值100mΩ。

另外，通過采用新材料與新結構，還提高了散熱性，使與小型化相矛盾的額定功率保證為0.1W，達到同尺寸通用產品的2倍。另外，在低阻值范圍的0201 inch產品中，業界首次※達到-55～155℃的使用溫度范圍，毫無疑問不僅可用于便攜式設備，還可用于更廣泛的應用中。

不僅如此，在實現更低阻值時面臨的課題----電阻值容許差方面，通過羅姆獨有的修整技術實現了±1％（F級）。通過現有系列的背面貼裝結構特點，繼承了電阻溫度系數0～300ppm/℃和焊接時電阻值偏移更低的優點，成功縮小了電阻值的波動。通過這些努力，使本產品實現了在需要高精度電流檢測的電路中的應用。

ROHM今后也會面向智能手機和可穿戴式設備等設備，繼續完善小型高精度電阻器的產品陣容。

特點

1．0201 inch的厚膜型電阻器，僅100mΩ低阻值，有助于設備進一步節能

采用新材料與新結構，在0201 inch（0.6mm×0.3mm）的厚膜型電阻器中，實現業界最高級別的低阻值100mΩ。最適用于需要低功耗零部件的設備。

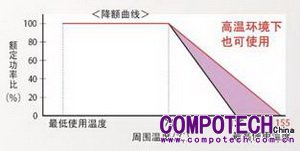

2．使用溫度范圍達-55～155℃，

可支持更廣泛的應用

使用溫度范圍實現-55～155℃，不僅可用于智能手機和可穿戴式設備等便攜式設備，還可用于需要在高溫環境下使用的領域，支持在更廣泛的應用中使用。

3．額定功率保證0.1W，是同尺寸通用產品的2倍，有助于小型化

采用新材料和新結構，提高了散熱性，使與小型化相矛盾的額定功率保證為0.1W，達到同尺寸通用產品的2倍。因此，與0402 inch（1.0mm×0.5mm）產品的替換更加容易，貼裝面積可減少64％。

4．實現高精度電流檢測的三大性能

①電阻值容許差實現1％（F級）

融入羅姆獨有的修整技術，使實現低阻值時面臨的課題---電阻值容許差實現1％（F級）。

②電阻溫度系數達0～300ppm/℃

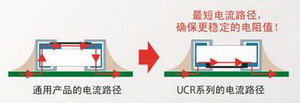

采用背面貼裝結構，電阻溫度系數達到

0～300ppm/℃。

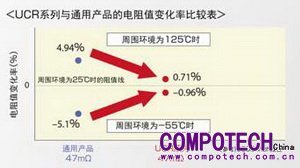

③消除焊接時的電阻值偏差

采用背面貼裝結構，無需擔心焊接小型低阻值產品時

可能產生的電阻值意外偏移。

通過這三大性能，可減少電阻值的波動，并實現高精度的電流檢測。

應用

◇智能手機

◇可穿戴式設備

◇其他小型便攜設備

◇HDD/DVD播放器

◇便攜式音響

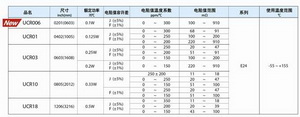

產品陣容表

術語解說

?額定功率

“額定功率”是指為了安全使用電子設備、IC、被動元件所需的最大功耗值。也就是說，“額定功率”越大，對消耗功率的環境和熱量變化、意外的電壓/電流變化的耐受力越強，越不容易壞。

?功耗

電阻器具有檢測電流和控制電壓的功能，這是通過將功率（電流、電壓）轉換為熱量而成立的，轉換為熱量可稱為損耗。也就是說，如果不使用既滿足功能而又是所需要最低阻值的電阻器，就會產生多余的功耗。

?電阻溫度系數

所有物質內部的電阻值均會隨溫度變化而變化。電阻器也一樣，隨著溫度的變化電阻值也會變化，其變化的比率稱為電阻溫度系數。單位為ppm/℃。
