ROHM旗下LAPIS Semiconductor開發出業界頂級的超低功耗16bit低功耗微控制器系列
前言：
保持低功耗（Halt電流450nA），進一步實現多功能化、高性能化，最適用于電池驅動設備和工業設備
2014年11月10日--ROHM集團旗下的LAPIS Semiconductor開發出通用型16bit低功耗微控制器系列“ML620500系列”，最適用于以要求高速處理且低功耗的工業設備和住宅設備為首的電池驅動設備和消費電子設備。
“ML620500（ML620Q503/Q504/Q506）系列”是16bit低功耗微控制器開發的先行產品，搭載了LAPIS Semiconductor獨有的高效16bit低功耗CPU內核，內置可重寫閃存，支持ISP（在系統編程），支持on-board寫入。
與8bit低功耗微控制器相比，該系列產品時鐘頻率速度更高，新增搭載了乘除計算器從而提高了運算性能，可實現與Bluetooth等無線模塊以及各種傳感器模塊相組合的更復雜的應用。不僅如此，通過與新設的多重省電模式相結合，整體運行的平均功耗比以往的8bit低功耗微控制器更低。
計劃從2014年10月逐步開始“ML620500系列”的樣品出貨，從2014年12月開始逐步投入量產并批量供貨。生產基地為LAPIS Semiconductor宮城（宮城縣）。
今后，LAPIS Semiconductor將會繼續滿足以小型電池驅動設備為首的各種電子設備的低功耗需求，在此次推出的通用型“ML620500系列”的基礎上，進一步擴充高抗噪音性能系列、搭載LCD驅動器系列、16bit低功耗微控制器等系列產品陣容，用節能產品為社會貢獻力量。
本產品將在2014年11月16日～21日于深圳會展中心舉行的“第十六屆中國國際高新技術成果交易會(ELEXCON2014)”ROHM展區展出(展位號：2號館 2B62)。歡迎蒞臨體驗！
背景
近年來，不僅家電和電池驅動產品，在工業設備、住宅設備及數據記錄儀等傳感器控制終端的應用中，對微控制器的低功耗需求也日益高漲。此外，控制面板的彩色化和大容量化趨勢使數據量増大，與無線模塊的組合需要新增通信功能等，這些要求微控制器不僅要功耗低，還要具備多功能與高性能。
為了滿足這些需求，LAPIS Semiconductor以在8bit低功耗微控制器中獲得高度好評的低消耗電流技術為基礎，開發出低功耗且多功能、高性能的16bit低功耗微控制器系列。
新產品（系列）的特點
1.實現超低功耗及高性能處理
針對以往的8bit、4MHz運行的CPU無法處理的功能，此次開發的新產品性能大幅提升，總線寬度提升了2倍，達16bit；工作頻率提升了4倍，達16MHz；Halt時的消耗電流成功保持了與以往產品同等的值450nA。因此，該系列產品不僅保持了低功耗，而且，還使圖形化的液晶顯示控制和通信控制等以前無法實現的高性能處理成為可能。
2.多重省電模式，支持低功耗化
一般情況下，微控制器在無需使CPU運行的時間段，會轉到功耗較低的省電模式，以降低平均功耗。以往的8bit低功耗微控制器，已經通過區分工作模式和省電模式，降低了整體的平均消耗電流，而此次開發的16bit微控制器系列則進一步細分了省電模式，通過其最佳組合，可進一步降低功耗。（※根據本公司評估條件）
3.覆蓋可支持廣泛用途的電源電壓范圍
為了不僅限于電池驅動領域，還可用于工業設備領域的應用，該系列產品覆蓋了從1.8V到5.5V的電源電壓范圍。不僅如此，在整個電壓范圍內，實現了16MHz的工作頻率。因此，無論在電池驅動應用中，還是在工業設備應用中，均可實現16MHz的高速處理。
4.具有備份功能，即使外部時鐘停止，微控制器也不會失控
新開發并搭載了一旦檢測到時鐘停止則迅速切換到備份時鐘的功能，確保外部供給的時鐘因任何理由停止時，微控制器控制也不會誤動作。
5.完善的服務支持體制

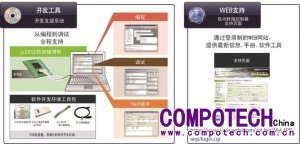

具備完善的支持體制，不僅能夠提供可輕松開始評估的“Quick Starter Kit”，還能成套提供參考板和軟件開發環境。不僅如此，還設有“用戶支持頁面”，用戶登錄公司官網即可利用各種手冊和工具等。
用途
記錄儀等傳感器控制終端 / 家電控制 / 家電、工業設備操作面板 / 個人健康護理 / 電子貨架標簽 / 溫控器 / 儀表 /工具、工業設備控制
銷售計劃
-商品名: ML620Q503 / ML620Q504 / ML620Q506
-樣品出貨時間: 2014年10月開始
-樣品價格（參考）: ML620Q503 140日元（不含稅）
ML620Q504: 170日元（不含稅）
ML620Q506: 190日元（不含稅）
-量產出貨計劃: 2014年 12月開始
ML620500系列的規格
|
項目 |
特性值 |
|
搭載LAPIS Semiconductor獨有的 高性能16bitRISC內核 |
16bit長指令，傳送、算數運算、比較、邏輯運算、乘除法等豐富的指令集 |
|
內置片上調試功能 |
|
|
最小指令執行時間為30.5us（32.768kHz系統時鐘）、 |
|
|
內置帶Self-write功能閃存 |
32KB Flash＋2KB RAM（ML620Q503） |
|
64KB Flash＋6KB RAM（ML620Q504） |
|
|
128KB Flash＋12KB RAM（ML620Q506） |
|
|
Data Flash |
2KB |
|
高速內置振蕩時鐘 |
16MHz（±1%、25℃）、（±5%、-40～85℃） |
|
低速內置振蕩時鐘 |
32.768kHz（±1%、25℃）、（±3%、-40～85℃） |
|
8bit定時器 |
8 (8bit定時器x2可作為16bit定時器使用) |
|
16bit多功能定時器 |
4 (可16MHz運行，可選擇定時器/PWM等) |
|
乘除法協處理器 |
（支持乘法、除法、乘加運算） |
|
各種串行接口 |
- |
|
模擬比較器 |
2ch |
|
12bit逐次比較型A/D轉換器 |
12ch |
|
24bit RC型A/D轉換器 |
2ch |
|
電源電壓監控電路 |
- |
|
低電壓檢測電路 |
- |
|
工作頻率 |
32.768kHz～16MHz |
|
工作溫度 |
-40～85℃ |
|
電源電壓 |
1.8V～5.5V |
|
封裝 |
TQFP48（7.0mm X7.0mm） |
