ROHM旗下LAPIS Semiconductor開發出超強抗噪音干擾/高溫環境的家電和工業設備用16bit低功耗微控制
前言：
16bit低功耗微控制器產品陣容中新增“低功耗強化微控制器”
2014年12月18日--全球知名半導體制造商ROHM集團旗下的LAPIS Semiconductor面向搭載電機、壓縮機及加熱器等產生噪音干擾的零部件的家電和工業設備，開發出超強抗噪音干擾/高溫環境的16bit低功耗微控制器ML620100系列“ML620150家族”。
ML620150家族是今年9月推出的ML620500系列的后續16bit低功耗微控制器產品。LAPIS Semiconductor在所擅長的低功耗設計技術優勢基礎上，利用獨有的抗噪音干擾電路，在國際標準“IEC61000-4-2”的抗噪度測試中成功達到最高水平。由于微控制器本身的抗擾性能優異，因此無需多余的抗噪音對策。另外，工作溫度范圍也非常寬，覆蓋-40℃～+105℃，即使在高溫環境下也可放心使用。不僅如此，由于可通過4通道16bit PWM(注1)輸出來控制功率半導體IGBT(注2)，因此也是大功率電飯煲、面包機、IH烹飪加熱器等應用的最佳選擇。
現在，該產品的樣品正在出售中，預計從2015年3月份開始投入量產并批量供貨。生產基地為LAPIS Semiconductor宮城。
今后，LAPIS Semiconductor將面向家電、工業設備領域，繼續擴充超強抗噪音干擾/高溫環境的微控制器產品陣容，為各種家電和工業設備打造安心、安全的系統而貢獻力量。
＜背景＞
家電、工業設備多使用電機、壓縮機、加熱器等產生噪音的零部件，尤其是在廚房中，同一電源線上多個家電同時工作，這種環境要求必須采取抗電源噪音干擾的對策，比如在系統整體上添加屏蔽層等。另外，家電和工業設備多是會因為電機和加熱器等的發熱使環境溫度增高的設備，因而要求產品在高溫環境下也可穩定工作。

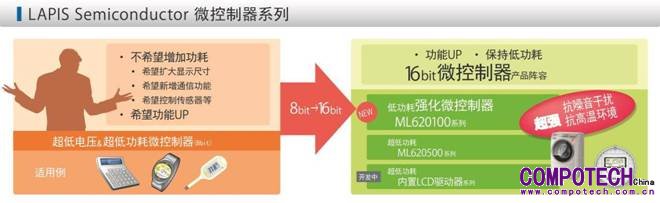

另一方面，以往家電中多使用8bit微控制器，但為追求舒適性和便利性，正在向自動化、高性能化方向發展，這要求所使用的傳感器精度更高，同時也要求微控制器的處理能力更強，因此，8bit微控制器已逐步被16bit微控制器所取代。
LAPIS Semiconductor擁有解決這些噪音、溫度問題的16bit低功耗微控制器產品陣容，含3種存儲器容量、3種封裝尺寸共計9種產品，可為客戶提供最適合客戶規格的產品。
＜新產品特點＞

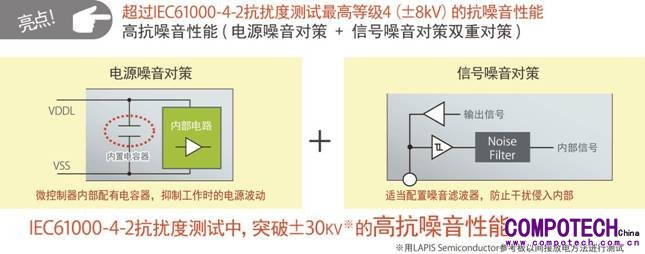

1. 突破IEC61000-4-2抗擾度測試最高等級4的超強抗噪音干擾性能
沿用8bit MCU ML610100系列的電路方式，在國際電工委員會(IEC)頒布的標準IEC61000-4-2的測試中，突破間接放電最高等級4(±8kV)，成功達到測量極限±30kV。
2. 支持105℃工作，可適應嚴苛的溫度環境
使用溫度范圍支持-40℃～+105℃，最適合電飯煲、面包機等烹調家電和各種工業設備等在高溫環境下的應用。
3. 含寬引腳間距封裝，支持家電、工業設備中使用的波峰焊
P-TQFP52 10x10mm 0.65mm pitch, P-QFP64 14x14mm 0.8mm pitch
4. 4通道16bit PWM，支持功率半導體IGBT的控制
具備自動重載定時器功能、軟件觸發/外部觸發的啟停功能、計數時鐘可選擇外部事件的功能等對PWM控制
有效的各種定時器功能，還可進行功率半導體IGBT的控制。

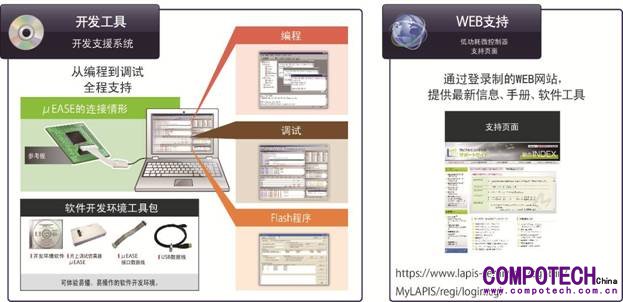

5. 完善的支持體制
本LSI還具備完善的支持體制，備有可輕松開始評估的“ML620150家族”參考板和軟件開發環境。不僅如此，還設有 "用戶支持頁面" ，登錄LAPIS Semiconductor官方網站即可利用各種手冊和工具等。
【ML620150家族?規格概要】
|
項目 |
規格 |
|
MCU內核 |
LAPIS Semiconductor獨有的16bit RISC內核 (內核名稱：nX-U16/100) |
|
工作時鐘 |
低速時鐘/ 外部晶振 (32.768kHz)、內置低速RC振蕩 (32.768kHz) 高速時鐘/ 內置PLL振蕩 (8.192MHz)、內置RC振蕩 (2.097MHz) |
|
內部存儲器 |
ROM (Flash) 32K-64KByte, Data Flash 2Kbyte RAM 2KByte |
|
定時器 |
16bit x4, 8bit x2 16bit PWM x4 （可IGBT控制） 低速側TBC x1, WDT x1 |
|
通用端口 |
最大41(48pin), 45(52pin), 57(64pin) *未使用外部晶振時 LED顯示用端口x4（通用端口輔助功能） |
|
外部中斷 |
7 (48pin), 8 (52/64pin) |
|
串行接口 |
I2C(Master) x1, UART(全雙工) x1（（半雙工）x2）, SSIO(SPI) x1 |
|
模擬接口 |
10bit逐次比較型ADC x12 轉換器 x1 |
|
其他功能 |
電源電圧檢測、上電復位、時鐘輸出等 |
|
工作頻率 |
32.768kHz～8.192MHz |
|
工作溫度 |
-40～105℃ |
|
電源電壓 |
1.8～5.5V |
|
封裝 |
P-TQFP48 7x7mm 0.5pitch, P-TQFP52 10x10mm 0.65pith, P-QFP64 14x14mm 0.8pitch, TQFP64 10x10mm 0.5pitch |
【銷售計劃】
-產品名 ROM/ 32KByte, 48KByte, 64KByte
48pin/ ML620Q151, ML620Q152, ML620Q153
52pin/ ML620Q154, ML620Q155, ML620Q156
64pin/ ML620Q157, ML620Q158, ML620Q159
-樣品出貨時間 樣品出貨中
-樣品價格（參考） ML620Q151 100日元起（不含稅）
-量產出貨計劃 2015年 3月開始
-量產規模 月產15萬個
【應用例】
電飯煲、吸塵器、烤箱、烘干機、剃須刀等各種家電、所有工業設備
【術語解說】
注1 PWM (Pulse Width Modulation) ： 脈寬調制
注2 IGBT (Insulated Gate Bipolar Transistor) ： 絕緣柵雙極晶體管
注3 EMC (Electro-magnetic Compatibility) ： 電磁兼容性
