行業最低功耗藍牙SoC NCV-RSL10增強您的汽車設計

本文作者：安森美點擊： 2018-07-03 12:18

前言：

NCV-RSL10是通過藍牙5認證并符合車規的系統單芯片(SoC)，具有極高的安全性和可靠性，用于汽車無匙進入、信息娛樂控制、主動安全和自動駕駛等應用，為汽車行業帶來行業最低功耗。

藍牙低功耗(BLE)的優勢

藍牙低功耗具有更高能效、易于與智能手機互聯、無需線束等優勢。

傳統汽車模塊之間使用線纜連接，增加了設計復雜度、車輛重量及成本，限制了傳感器位置。藍牙低功耗技術工作于2.4 GHz全球通用的頻帶，無需針對特定地域定制，無線纜限制，降低了設計復雜度，減少磨損，增加可靠性，并提高燃油能效。

NCV-RSL10支持藍牙低功耗，結合智

能手機可代替鑰匙解鎖，實現無匙進入，還可控制信息娛樂系統，改變和調整媒體設置與體驗。在主動安全方面，可用于從車輛傳感器接收信息和警報，直接發送到智能手機或設備端，以診斷或預防問題。此外，還可用于自動駕駛，傳輸車載傳感器數據，監測駕駛員(清醒)狀態。

NCV-RSL10是安森美半導體RSL10系列的汽車級版本

安森美半導體是全球第7大汽車半導體供應商，具備50多年的汽車專業經驗，加之強大的內部制造、測試及封裝專長，提供完整的系統方案和強大的汽車產品陣容，并針對汽車市場當前趨勢，專注于動力總成、照明、車載網絡和預防性維護4大重點模塊推動創新。其中，動力總成涵蓋發動機控制、變速箱控制、點火、油門控制、啟動-停止系統、48 V系統、功能電子化和充電；照明包括LED內外部照明、先進前大燈(AFLS)、步進電機控制、像素?zé)簟⒓す鉄?；?chē)載網絡包括LIN/CAN、系統基礎芯片(SBC)、FlexRay、以太網和藍牙低功耗；預防性維護指汽車影像、先進駕駛輔助系統(ADAS)等應用。

安森美半導體的RSL10是靈活、強大的無線電SoC ，提供先進的無線特性和靈活的可編程性，支持藍牙低功耗及2.4 GHz定制協議、密集信號處理和線上固件升級(FOTA)，電源電壓范圍1.1至3.3 V，提供行業最低功耗(深度睡眠模式功耗低至62.5 nW，接收功耗低至7 mW，發射功耗低至11.1 mW)，同時優化系統尺寸和電池使用壽命。

RSL10領先于嵌入式微處理器測試基準協會(EEMBC) ULPMark能效評測，取得該評測史首次超過1,000分的成績，并獲EDN選為射頻與網絡及傳感器類別的2017年百大熱門產品和入圍Elektra “2017年卓越醫療產品設計獎”決賽。

NCV-RSL10是RSL10的汽車級版本，符合AEC-Q100車規、FCC(美國聯邦通信委員會)認證、ETSI(歐洲電信標準化協會)標準、生產件批準程序(PPAP)，符合Grade 2標準的工作溫度范圍，除了提供最低功耗，支持2 Mbps的更快數據速率，還內置AES128加密以提供更高安全性，采用可潤濕側翼QFN封裝以提供更高可靠性。

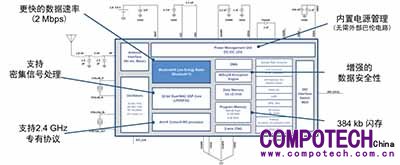

圖1：NCV-RSL10內部框圖

NCV-RSL10提供更高的安全性和更快的數據速率

NCV-RSL10內置AES128加密，保護線上無線信息(如對遠程無匙進入的篡改攻擊)，加密塊進一步保護系統級數據，配備的LPDSP32可增加更多的加密特性。

NCV-RSL10支持藍牙5的2 Mbps數據速率，只要支持藍牙5的智能手機都可通過藍牙和車輛進行互聯，這更快的速度也實現更快的線上固件更新。

可靠的封裝以更易于自動視覺(AVI)檢測

NCV-RSL10采用可潤濕側翼QFN封裝，具有更強、更顯眼的焊接頭，檢測過程中無需耗時、昂貴的X射線，工作溫度范圍-40至105℃，符合汽車Grade 2標準，適用于汽車嚴苛的工作條件。

RSL10軟件開發概述

藍牙低功耗基帶是由硬件和軟件組成的混合方案。

RSL10的基帶通過藍牙5認證，支持2 Mbps RF鏈接和定制協議。RSL10的藍牙基帶控制器連接至射頻前端。該控制器將配置RSL10的物理層，以用作藍牙低功耗技術設備，它為用于射頻測試的直接測試模式(DTM)層提供了接口和支持，并從藍牙棧實現了部分鏈路層以及其他控制器層級的元件。RSL10射頻前端基于2.4 GHz RF收發器，實施專有或定制協議藍牙低功耗物理層。

應用工程師主要通過軟件棧和應用程序進行編程。如圖2 所示，我們可將從鏈接層到GAP、GATT的4層看作具有某些特性的服務?；旧?，配置文件將向一系列服務功能提交數據，后者將重新格式化數據，安排傳輸，并將數據發送給物理層 (或從物理層接收此數據)。GAP、GATT往上一層是配置文件，以確保與其它藍牙低功耗設備的互操作性。RSL10支持的藍牙低功耗配置文件如“找到我”(Find Me)、健康體溫計、心率、血壓/血糖監測等。關于完整的配置文件列表，請下載RSL10開發工具套件。應用程序是編程的重點，它包括BLE和非BLE代碼。對于BLE代碼, 應用程序?qū)⑾蚺渲梦募峁┗蚪邮諗?shù)據。

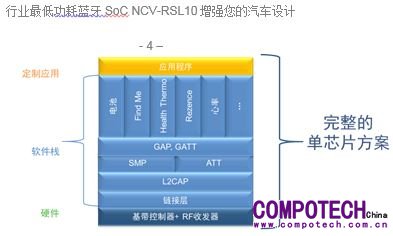

圖2：實施藍牙協議

采用RSL10創建遠程無匙進入方案示例

遠程無匙進入方案指用手機或程控鑰匙打開或關閉車門。RSL10軟件開發套件(SDK)提供整套方案所有的相關材料。設計人員可根據相關材料去搭建方案并進行一定的評估。如圖3 所示，方案分為中央設備和外設。中央設備一般指遙控鑰匙發送器，向RSL10發送中斷，應用程序接收到來自鑰匙的命令，通過配置文件去進行配置，然后GAP、GATT進行打包后通過鏈接層發送給基帶控制器，物理層通過無線電發射出去。汽車接收到命令后，再反方向一層一層解析，最終到應用程序接收到命令，通過I2C發送命令到汽車LIN總線，從而打開車門。

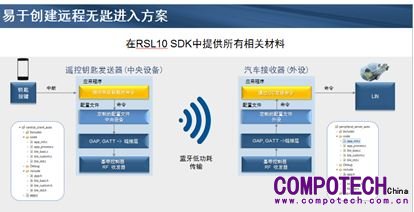

圖3：遠程無匙進入方案示例

總結

RSL10是通過藍牙5認證的、多協議無線電SoC，提供行業最低功耗，支持藍牙低功耗和2.4 GHz專有或定制協議及線上固件更新。安森美半導體通曉汽車，推出汽車級NCV-RSL10，符合車規，內置AES加密，更安全可靠，高能效、高傳輸速率、易于安裝，可取代汽車有線電纜，用于無匙進入、信息娛樂控制、主動安全、自動駕駛等應用。安森美半導體還提供相應完整的開發工具，包括開發板和集成開發環境 (IDE)如藍牙協議棧、示例代碼、庫、文檔、Arm Cortex-M3 處理器開發工具(GNU toolchain)、Eclipse C語言開發工具包(CDT)、CMSIS程序包，幫助設計人員用藍牙低功耗技術增強汽車設計，推動汽車電子的高能效創新。
