采用業界最小的全高清微顯示器設計出超便攜1080p顯示

本文作者：Amber Scheurer 點擊： 2019-06-12 08:01

前言：

想想您在移動設備上查看照片或觀看視頻的頻率。雖然許多人更喜歡便利的可放入口袋的小巧智能手機，但當想要更舒適的觀看體驗時，會轉而使用有著更大顯示屏的平板電腦。

隨著5G的出現，將高分辨率內容傳輸?shù)揭苿?dòng)設備會變得更容易更普遍。消費者希望使用更大的顯示屏從而廣泛使用高清（HD）內容。

使用投影是從小型設備轉而實現大屏幕的好方法。過去，設計人員必須選擇較低分辨率的成像儀，以創造緊湊的產品。高質量的共享圖片或從移動設備觀看的視頻通常需要1080p分辨率，如圖1所示。

圖1：利用移動投影儀或智能手機查看全高清內容

借助最新的DLP® Pico芯片組，您可以將全高清投影儀嵌入到移動產品中，從而滿足高分辨率要求，創造獨特的用戶體驗。DLP230NP芯片組采用0.23英寸1080p數字微鏡器件（DMD）。如圖2所示，采用DLPC3436控制器，可實現市場上最小的微顯示陣列，提供1080p分辨率（根據TI研究截至本文發布之日）。

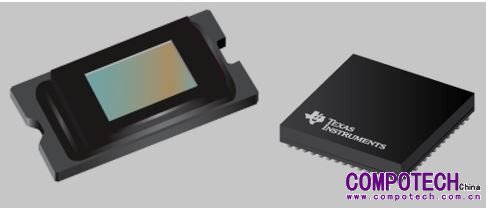

圖2：DLP230NP DMD和DLPC3436控制器

圖3顯示了投影如何實現多用戶體驗而不是單人觀看的兩個不同示例。例如，您可以考慮設計一款產品，使得您的客戶通過將其投影到墻上或桌子而不是通過智能手機傳輸來與朋友分享移動內容。您還可以通過利用投影創建可以從房間內看到的顯示，而不僅僅是直接在設備前看到，從而為智能揚聲器或智能顯示產品實現產品差異化。

圖3：移動投影儀、智能手機和智能顯示器可實現多用戶觀看體驗

實現超便攜1080p顯示
創建超便攜1080p顯示有幾個要求，包括非常小的微顯示器，節省功率的高光學效率，以及所需投影圖像尺寸的足夠亮度。

• 微顯示器尺寸。有效顯示區域的大小是減小最終產品尺寸的關鍵。光學器件的尺寸和成本會隨著微顯示器的對角線長度的增加而增加，這使其成為決定整個產品體積的重要因素。在這種情況下，DLP230NP DMD的對角線為0.23英寸，非常適合尺寸受限的超便攜應用。
• 光學效率。DLP230NP DMD的光學效率可以高達25流明/瓦。光學效率是衡量用于照明的功率實際傳輸?shù)狡聊簧系牧髅鲾?shù)的參數，并且是電池供電的移動配件產品一個特別重要的參數。如果系統效率低下，則更多的功率作為熱量損失，這會降低整體亮度能力并且可能使系統的熱管理更具挑戰性。
• 顯示亮度。另一個重要因素是投影儀的亮度能力，因?yàn)楦叩牧炼瓤梢詫?shí)現更大的顯示尺寸。DLP230NP可以實現200流明以上的亮度。這使其成為非常適合在旅途中和不同環境照明條件下使用的移動配件產品。

您需要什么開始設計
DLP230NP芯片組由0.23英寸1080p DLP230NP DMD和專用DLPC3436顯示控制器組成。該芯片組還可以選擇使用DLPA2000、DLPA2005或者DLPA3000中的一顆作為電源管理芯片和LED的照明驅動, 具體取決于所需的亮度和功率。

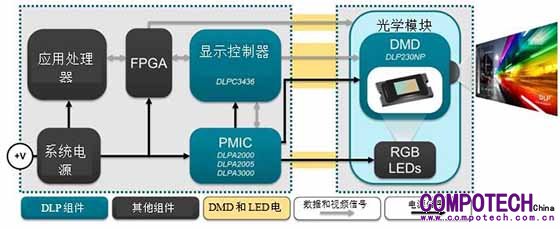

圖4是DLP230NP的系統框圖，顯示了芯片組的電子組件是如何與照明源、光學組件配合產生投影圖像的。光學模塊是緊湊的組件，包括DMD（基于LED的照明源）、光學器件和相關的機械結構。

圖4：DLP230NP芯片組的簡化應用圖

利用已經量產的光學器件加速您的設計
現成的光學模塊可縮短設計時間，將創新產品更快地推向市場。TI與許多光學引擎制造商合作，為開發人員提供獲得量產學引擎的途徑。

已經為DLP230NP芯片組開發光學模塊的制造商包括ACTS、深圳安華光電技術公司、迅達光電和揚明光學。在DLP Pico Products光學引擎網站上了解更多信息。

結論
雖然電視或平板電腦無法放入口袋，但DLP230NP可以隨時隨地提供大屏幕體驗。這款芯片組延續了DLP Pico技術的發展軌跡，可以通過越來越緊湊的外形尺寸實現更高分辨率的顯示器。您現在可以將DLP產品組合中最小和最實惠的1080p芯片組與量產光學引擎進行匹配，以便快速進入市場。您的客戶會將便攜式1080p顯示器帶到哪里？

其他資源
• 下載DLP230NP DMD和DLPC3436控制器數據表。
• 在技術文章“使用DLP Pico產品設計更小的移動投影和顯示應用程序”中了解有關0.23英寸系列設備的更多信息。
• 查看DLPC3436的參考設計文件。
• 閱讀應用說明“TI DLP®系統設計：亮度要求和權衡,” 了解有關為特定應用選擇產品功能的更多信息。
• 使用TI DLP®Pico顯示技術開始設計。
