摘要
十年來，高亮度LED的能效(流明/瓦)、耐用性、可靠性和成本效益迅速提高，徹底改變了照明行業的格局。在不影響電路驅動性能和保護功能的前提下，開發一種以盡可能低的功耗取得所需光照度的LED驅動器，是今天的照明燈具工程師所面臨的挑戰。
十年來，高亮度LED的能效(流明/瓦)、耐用性、可靠性和成本效益迅速提高，徹底改變了照明行業的格局。在不影響電路驅動性能和保護功能的前提下，開發一種以盡可能低的功耗取得所需光照度的LED驅動器，是今天的照明燈具工程師所面臨的挑戰。
圖1所示的75W全數控HB LED驅動器評估板能夠將LED的亮度降至最大亮度的0.5％。這款LED驅動器有兩個功率轉換級：前級是一個功率因數校正（PFC）轉換器，用于提供穩壓直流輸出，后級是并聯在一起的降壓轉換器和改進的降壓轉換器，如圖2所示。32位微控制器（MCU）通過數字技術控制PFC級和兩個DC-DC降壓轉換器。PFC級和兩個DC-DC轉換器的數控技術在成本效益和設置靈活性方面有明顯優勢。板載快速保護電路保證全部基本保護功能具有很高的可靠性。我們使用通用交流電源（85-265V）在整個亮度范圍（0.5-100％）對LED驅動器進行了性能評測，實驗結果表明，各項功率品質參數均在通用交流電源諧波標準IEC 61000-3-2的可接受范圍內。
引言
本文提出的解決方案采用功率轉換數控方法，而非基于模擬IC的標準設計方法。
數控的主要優點是設置靈活，可以在任何給定條件下，實時調整參數和操作點，無需修改任何硬件，而模擬控制只能在特定范圍內調整。 兩種調光方式（模擬或數字）、調光控制（0-10V，無線通信）、調光分辨率、溫度監測、各種保護和通信功能等先進功能可以集成在一顆芯片上，不過，用數字技術實現這些功能比用模擬控制方法更容易， 因此，數控方案的成本效益更高。此外，在噪聲條件下，數字控制的穩定性高于模擬控制：數控解決方案不易受到元件容差、溫度變化和電壓漂移的影響。
本文提出的解決方案采用功率轉換數控方法，而非基于模擬IC的標準設計方法。
數控的主要優點是設置靈活，可以在任何給定條件下，實時調整參數和操作點，無需修改任何硬件，而模擬控制只能在特定范圍內調整。 兩種調光方式（模擬或數字）、調光控制（0-10V，無線通信）、調光分辨率、溫度監測、各種保護和通信功能等先進功能可以集成在一顆芯片上，不過，用數字技術實現這些功能比用模擬控制方法更容易， 因此，數控方案的成本效益更高。此外，在噪聲條件下，數字控制的穩定性高于模擬控制：數控解決方案不易受到元件容差、溫度變化和電壓漂移的影響。

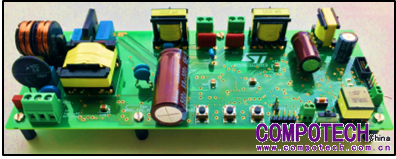

圖 1: STEVAL-LLL004V1 75W數控照明評估板
系統概述
新開發的LED驅動器由STM32F071CB微控制器和三個不同功率級組成，如圖2所示。為實現最佳能效，PFC級和兩個DC-DC轉換器都是臨界導通模式（TM）。第一個降壓DC轉換器和第二個反向降壓轉換器都是恒流模式。反向降壓拓撲結構內的功率開關接地，而不是標準降壓拓撲的連接高邊開關。MCU和包括PM8841D、PM8834和L6395D在內的柵極驅動電路用于管理反激拓撲中的輔助開關電源，VIPer013LS（60 kHz高壓離線轉換器）為MCU和柵極驅動器供電。在100％負載時，LED驅動器系統的總體能效大約91％，這歸功于STD11N60M2-EP N溝道600 V MDmeshTM M2 EP功率MOSFET。
新開發的LED驅動器由STM32F071CB微控制器和三個不同功率級組成，如圖2所示。為實現最佳能效，PFC級和兩個DC-DC轉換器都是臨界導通模式（TM）。第一個降壓DC轉換器和第二個反向降壓轉換器都是恒流模式。反向降壓拓撲結構內的功率開關接地，而不是標準降壓拓撲的連接高邊開關。MCU和包括PM8841D、PM8834和L6395D在內的柵極驅動電路用于管理反激拓撲中的輔助開關電源，VIPer013LS（60 kHz高壓離線轉換器）為MCU和柵極驅動器供電。在100％負載時，LED驅動器系統的總體能效大約91％，這歸功于STD11N60M2-EP N溝道600 V MDmeshTM M2 EP功率MOSFET。
MCU的設置是檢測所有電源轉換器的電感電流過零檢測（ZCD）信號和其它相關信號，從而控制MOSFET柵極驅動信號。 該驅動板配備全面的保護功能，例如，短路保護、開路保護、輸入欠壓保護和輸入過壓保護。

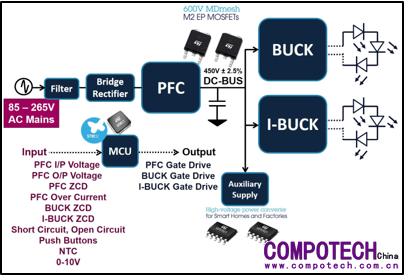

圖2: LED驅動板框圖
為控制LED的亮度，板載一個0-10V輸入和多個按鈕。借助MCU的先進定時器，LED亮度可調至最大亮度的0.5％。 此外，驅動板還提供模擬調光和數字調光兩種方式。
在數字（PWM）調光中，LED電流是頻率固定的（通常超過100Hz）通斷電流。LED始終在標稱電流值時點亮。 LED的平均電流是總標稱電流與調光占空比的乘積，可以通過調整占空比來調整亮度。然而，在模擬調光情況下，LED的電流是連續電流，但是，電流值本身會發生變化。 選擇正確的調光技術取決于該應用的性能指標。兩種調光方法各有利弊，表1列出了其中一些主要利弊。
表1: 數字調光 (PWM)與模擬調光比較
|
|
|||
|
LED電流恒定，無色偏 |
LED電流值變化，有色偏 |
|||
|
可能存在涌流問題 |
無涌流問題 |
|||
|
亮度變化線性極好 |
亮度變化線性不好 |
|||
|
光電能效低 |
光電能效高 |
|||
|
頻率限制問題 |
無頻率問題 |
控制算法
我們在STM32系列32位STM32F071CB MCU上驗證了LED驅動器的控制算法。MCU控制這三個臨界導通模式功率級，在電感電流過零后立即啟動MOSFET柵極。PFC級實現了比例積分（PI）控制環路，改善了控制環路的穩定性、線路轉換和調光步進特性，并在啟動階段降低了電流電壓過沖。 降壓和反向降壓轉換器都是滯后功率轉換器。 可用電路板上的模式開關選擇調光技術和控制功能。 無論選擇哪一種調光技術，亮度都可以降到最大亮度的0.5％。
我們在STM32系列32位STM32F071CB MCU上驗證了LED驅動器的控制算法。MCU控制這三個臨界導通模式功率級，在電感電流過零后立即啟動MOSFET柵極。PFC級實現了比例積分（PI）控制環路，改善了控制環路的穩定性、線路轉換和調光步進特性，并在啟動階段降低了電流電壓過沖。 降壓和反向降壓轉換器都是滯后功率轉換器。 可用電路板上的模式開關選擇調光技術和控制功能。 無論選擇哪一種調光技術，亮度都可以降到最大亮度的0.5％。
數字調光是使用MCU的500Hz定時器外設實現的。 按照調光值的大小，調整降壓和反向降壓轉換器的占空比。
模擬調光是使用MCU內部比較器和數模轉換器（DAC）外設實現的。按照調光值的大小，借助DAC調整內部比較器正相端的電流閾值（電感峰流）。 在臨界模式下控制電感峰值電流，只能將LED的亮度降到某一定程度。為了處理好低亮度，需要強制兩個DC-DC轉換器進入非連續導通模式，如圖3所示。

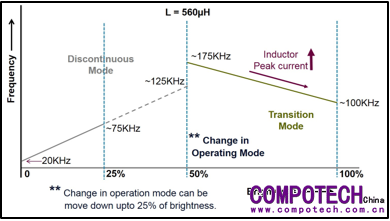

圖 3: 模擬調光:亮度-頻率曲線
實驗結果
我們計算了STEVAL-LLL004V1在不同負載時的總能效、功率因數和總諧波失真（THD）三個參數。在 230V AC 100％負載時，能效高于91％。 圖4、5、6描述了LED驅動器的能效、功率因數和THD失真。
我們計算了STEVAL-LLL004V1在不同負載時的總能效、功率因數和總諧波失真（THD）三個參數。在 230V AC 100％負載時，能效高于91％。 圖4、5、6描述了LED驅動器的能效、功率因數和THD失真。

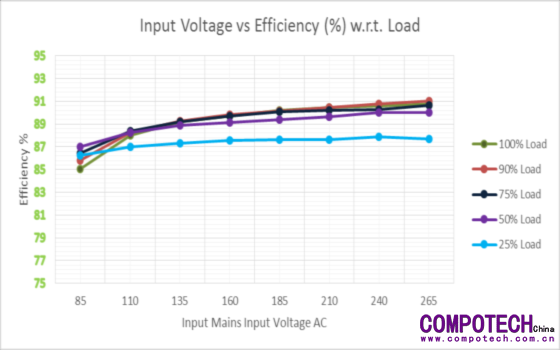

圖4: 在不同負載時輸入電壓 (AC)-能效曲線

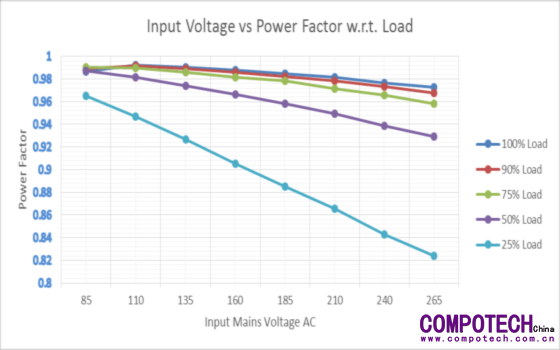

圖5: 在不同負載時輸入電壓 (AC)-功率因數曲線

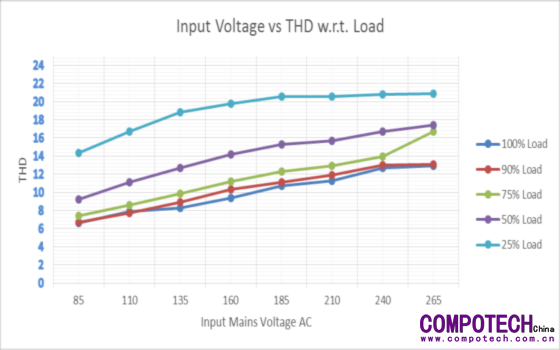

圖6: 在不同負載時輸入電壓 (AC)-總諧波失真曲線
結論
本文討論的數控LED驅動器可以輸出75W的功率，模擬和數字調光方法都能將LED亮度降至最大亮度的0.5％。不論使用那種調光技術，LED無閃爍可保持到0.5％亮度，這使其成為市場上獨一無二的LED驅動方案。實驗結果表明，在寬輸入電壓和負載條件下，這款驅動器的能效很高，功率因數接近1，THD％失真度低，這歸功于意法半導體電源產品的性能優異以及在32位STM32F0 MCU上實現的控制策略。
本文討論的數控LED驅動器可以輸出75W的功率，模擬和數字調光方法都能將LED亮度降至最大亮度的0.5％。不論使用那種調光技術，LED無閃爍可保持到0.5％亮度，這使其成為市場上獨一無二的LED驅動方案。實驗結果表明，在寬輸入電壓和負載條件下，這款驅動器的能效很高，功率因數接近1，THD％失真度低，這歸功于意法半導體電源產品的性能優異以及在32位STM32F0 MCU上實現的控制策略。
