具反向保護的有源整流器控制器

本文作者：ADI 點擊： 2017-12-04 14:25

前言：

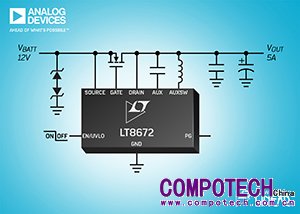

2017年11月13日--亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 公司宣布推出 Power by Linear™ 的有源整流器控制器 LT8672，該器件具有至 –40V 的反向輸入保護。其 3V 至 42V 輸入電壓能力非常適合汽車應用，這類應用具低至 3.0V 的最低輸入電壓和高達 40V 的拋載瞬變，在冷車發動和停-啟情況下，必須始終保持穩定。LT8672 驅動一個外部 N 溝道 MOSFET，具 20mV 壓差，與肖特基二極管相比，功耗可降低 90%，無需昂貴的散熱器。汽車應用要求在高達100kHz 范圍內對 AC 輸入紋波整流，而該器件的超快速瞬態響應使其能夠滿足嚴格的汽車應用要求。此外，運行時 20µA 靜態電流和停機時 3.5µA 電流非常適合始終保持接通系統。MSOP-10 封裝和外部 MOSFET 相結合，可確保緊湊的解決方案占板面積。

LT8672 的解決方案提供 3V 最低輸入能力和 20mV 壓降，能夠在冷車發動和停-啟情況下減輕最低輸入電壓要求帶來的壓力，從而提供更簡單和高效的電路。如果輸入電源出現故障或短路，那么該器件可以快速斷開，最大限度降低了反向電流瞬變。此外，外部 MOSFET 準備接受負載電流時，電源良好標記引腳會發出信號。

LT8672EMS 采用 MSOP-10 封裝。工業溫度級版本 LT8672IMS 經過測試，保證在 –40°C 至 125°C 工作結溫范圍內運行。LT8672HMS 版本經也過測試，保證在 –40°C 至 150°C 工作結溫范圍內運行。如需更多信息，請登錄 www.linear.com.cn/product/LT8672。

性能概要：LT8672

• 反向輸入保護至 –40V
• 寬工作電壓范圍：3V 至 42V
• 運行時 20µA 低靜態電流
• 與肖特基二極管相比性能有所改善：
o 功耗降幅 >90%
o 壓降降至 20mV
• 超快瞬態響應
o 整流 6VP-P，高達 50kHz
o 整流2VP-P ，高達 100kHz
• 3.5µA 低停機電流
• 準確的 1.21V 使能引腳門限
• 采用小型 10 引線 MSOP 封裝

價格與供貨

產品

樣品供貨

按生產量

供貨

千片批量的

起始價

封裝

LT8672

已開始

每片 2.25 美元

MSOP-10

Analog Devices 公司簡介

Analog Devices, Inc. (納斯達克股票代碼：ADI) 是全球領先的高性能模擬技術公司，致力于解決最棘手的工程設計難題。我們使客戶能夠利用無與倫比的技術進行檢測、測量、供電、連接和解讀，智能地在現實和數字領域之間架起橋梁，從而了解我們周圍的世界。詳情請瀏覽 www.analog.com/cn。
