德州儀器工業投影設計——不只是為了觀看

本文作者：王洋昔點擊： 2017-05-03 17:16

前言：

作者：王洋昔，德州儀器（TI）DLP?產品營銷經理

應用于影院、教室或企業會議室中使用的視頻投影儀是為了滿足人眼的觀看需要而設計。然而，并不是所有的投影儀都是為了滿足觀看的需要。很多工業應用領域——諸如3D機器視覺和動態投影影射——則需要具有更高幀速率和更低延遲的工業用投影儀。這一點在工廠自動化裝置中特別重要，其中的工業投影被用來正確地挑選物體、對物體進行定位，或者將這些物體放置在適當?shù)奈恢蒙稀?/span>

你也許會對于幀速率和延遲的重要性感到不解。從字面上看，幀每秒的意思是每秒能夠在屏幕上閃現的圖像數量。與高速攝像頭組合在一起，越高的投影儀幀速率能夠在更短的時間周期內捕捉可視信息，這有助于提升機器視覺系統的精度和數據吞吐量。排腳3D印刷電路板（PCB）檢查是得益于高幀速率的一個工業應用。它被用來在組裝線上檢查錫膏量是否合適，以及組件放置的位置是否正確，這有助于提高PCB產量。

延遲是發生在某一物體成像的時間與它被投影的時間之間的非常輕微的滯后。低延遲對于被投射圖像與攝像頭之間產生更好的同步而言十分重要，這可以使得類似機器人設備的機器視覺系統在正確的時間到達指定位置。數字投影映射是一個得益于低延遲的應用，它能夠快速且準確地跟蹤被投影的物體。

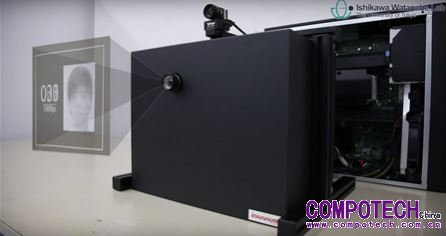

現在，有一個全新演示給出了我們一個解決方案——這個運行速率達到每秒1000幀及3毫秒延遲的解決方案可謂是這個領域的巨大技術進步。它包含具有一個高速工業攝像頭的TI DLP7000 XGA芯片組，以及一個用來提供如此高性能的個人電腦。雖然傳統消費類投影儀可實現高達120Hz幀速率，TI DLP產品庫中的某些高速芯片則專門設計用于工業解決方案，從而在8位深的情況下實現高達1900Hz的幀速率。該演示由眾多DLP設計網絡合作伙伴之一的東京電子有限公司和東京大學聯合創作。從動態投影映射到PCB檢查和工廠自動化，它無疑讓我們得以一瞥機器視覺的未來。
