安森美設計工具入門指南

本文作者：安森美點擊： 2024-08-15 09:12

前言：

就系統級設計而言，開發工具的重要性不亞于為您的應用找到合適的方案。安森美 (onsemi) 提供豐富全面的工具和軟件，助您輕松掌控設計過程。我們的工具致力于幫助您找到合適的產品，并在整個設計周期的產品選型、測試和分析等環節中，為您提供全程支持。

本文介紹了我們?nèi)娴墓ぞ邘熘械囊恍┕ぞ撸员隳梢暂p松開始設計工作。

圖 1：安森美設計工具

Product Recommendation Tools+™

為設計找到合適的產品并不容易，需要查閱大量產品手冊，比較各種規格和功能。產品推薦工具 PRT+ 旨在幫助設計工程師從安森美的產品組合中找到合適的產品。PRT+ 采用排名算法，可以根據半導體元器件的品質因數及用戶選擇的快速篩選條件來推薦產品，這也是這款工具的主要優勢。

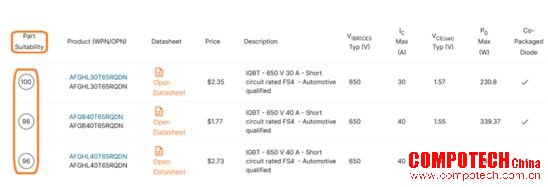

圖 2：PRT+ 器件適用性

為簡化器件搜索，PRT+ 工具整合了各種先進功能。交互式圖表便是其中之一，能夠以圖形方式直觀呈現產品組合的各種參數。下方例子為 EliteSiC 產品組合的 Rds(on) 品質因數 (FoM)。

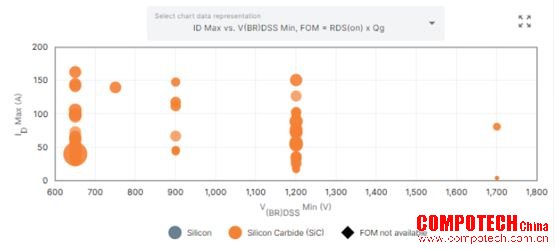

圖 3：PRT+ 交互式圖表 - EliteSiC 產品組合的 Rds(on)×Qg 品質因數

該工具還提供快速篩選選項，可將關鍵參數歸攏到一個表中，以便您輕松找到最佳方案。

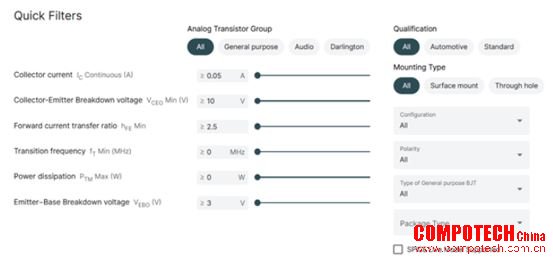

圖 4：PRT+ 快速篩選條件

PRT+ 工具還有“相似產品推薦”功能，用戶可從許多產品頁面直接訪問該功能。

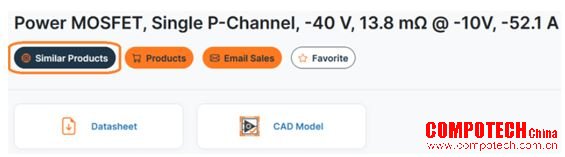

圖 5：相似產品推薦

WebDesigner+™

WebDesigner+™ 是一款輔助設計電源的在線工具，可以根據輸入輸出要求，推薦電源管理器件和相關電氣器件。所需參數包括：最小和最大輸入電壓、環境溫度、輸出電壓及電源的輸出電流。該工具支持的輸入?yún)?shù)工作范圍如下：

• 輸入電壓范圍為 -40 V 至 1000 V。

• 輸出電壓范圍為 -65 V 至 100 V。

• 輸出電流范圍為 10 μA 至 40 A。

• 環境溫度范圍為 -40 °C 至 175 °C

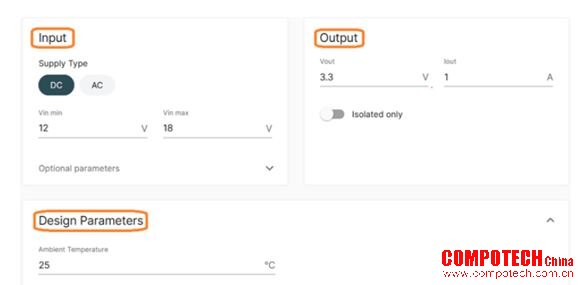

圖 6：輸入輸出電壓和設計參數

該工具會基于這些標準，顯示符合設計要求的產品清單，隨后用戶可以根據能效、拓撲、成本、占位和其他參數，篩選出合適的方案。

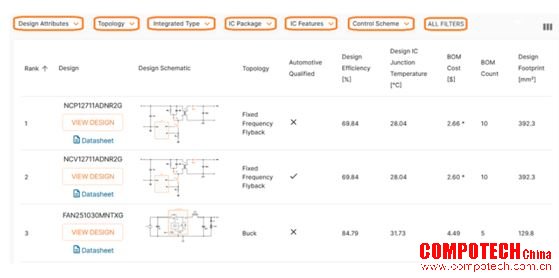

圖 7： WebDesigner+™：推薦產品輸出頁面

WebDesigner+ 使用先進的數學模型來計算工作狀態下的器件參數，如能效、損耗、元件溫度等，并且能夠以交互式圖表和表格的形式呈現這些參數，從而幫助用戶快速評估設計的適用性。

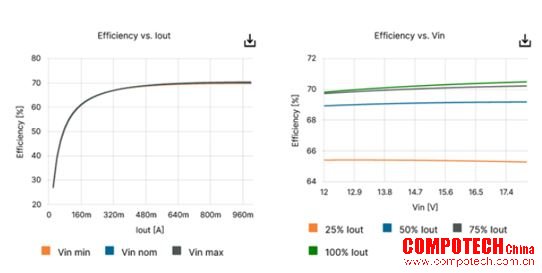

圖 8：WebDesigner+ 交互式圖表和表格

該工具還能夠整合推薦的物料單 (BOM)、原理圖、設計工作參數和圖表等信息，創建一份詳細的設計報告，并且您可以與同事分享這些信息。

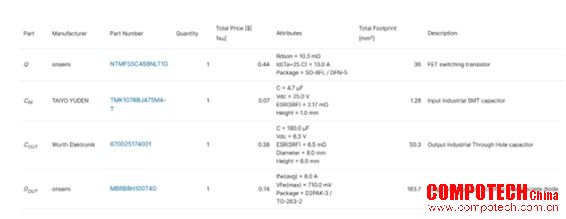

圖 9：WebDesigner+ 詳細設計報告

Elite Power 仿真工具＋PLECS 模型自助生成工具

安森美的 Elite Power 仿真工具和 PLECS 模型自助生成工具可以針對具體應用，為電力電子工程師提供先進的精確仿真和產品選型功能，從而節省工程師的時間。這些工具能在開發初期提供有價值的參考信息，有助于減少硬件制造和測試的成本與時間。

當 Elite Power 仿真工具與 PLECS 模型自助生成工具結合使用時，設計人員只需輸入與設計環境相關的設計特定寄生信息，即可生成 PLECS 高精度系統級仿真模型。

除了整個 EliteSiC 方案組合外，這些工具最近還將支持范圍擴展到了場截止第 7 代 (FS7) IGBT。

系統方案指南

我們的系統方案指南旨在幫助您深入了解安森美的眾多產品線，挑選出更適合您應用需求的產品。

這些指南是項目設計的重要參考資源，其中包括詳細的技術規格和實用的開發建議。不僅能夠讓您深入了解我們針對各種應用而定制的豐富產品，更是凸顯了安森美作為關鍵元器件供應商的專業實力。

系統方案指南的內容：

• 系統用途

• 市場潛力和行業趨勢

• 方案和子系統概述

• 方案框圖

• 常用拓撲和設計技巧

• 安森美產品主要優勢

• 推薦的安森美產品

• 開發工具和資源

DevWareX

在配置、控制和驗證圖像傳感器的過程中，開發者可能會面臨一系列挑戰。為幫助開發者更快速、更準確、更高效地完成圖像傳感器的開發工作，安森美提供了一款強大的多功能工具 DevWareX。

這款工具支持對圖像傳感器進行編程，可以顯示和評估圖像，并能運行 Python 腳本來捕獲和保存圖像。其中內置了許多調試工具，此外還提供 ApBase 庫，這是配套的軟件開發包 (SDK)，可支持開發用于圖像傳感器控制和圖像顯示的定制應用程序。

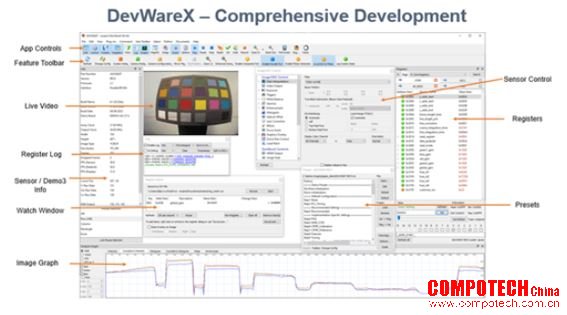

圖 10：DevWareX

SPICE Live Model

SPICE Live Model 工具的最新 Beta 版目前支持我們 LDO、MOSFET 和 BJT 系列中的特定產品。用戶只需單擊“SPICE”圖標即可訪問和操作各種 DC、瞬態和蒙特卡羅仿真，并在基于 Web 的 SPICE 環境中評估器件性能。SPICE Live Model 旨在幫助工程師更深入地了解安森美器件和應用設計。該工具基于 SPICE 仿真，可提供有關產品行為的詳細信息，用戶可自行調整各種仿真參數和工作條件參數。除此之外，其中還提供獲取重要產品資料（包括產品手冊和評估板）的快捷方式。

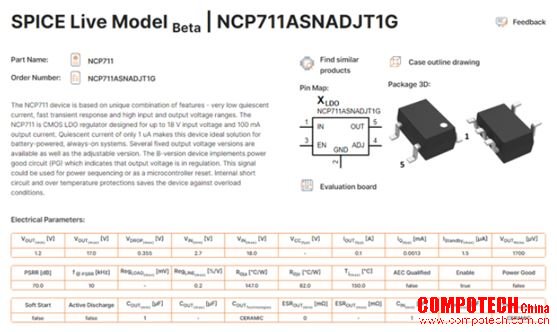

圖 11：SPICE Live Model Beta 版

在這款工具中，用戶可以通過應用原理圖，輕松調整仿真參數和設計器件。

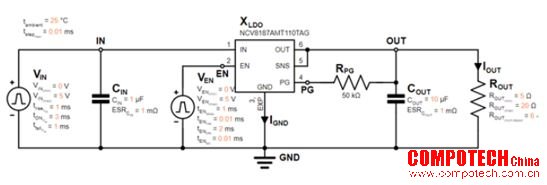

圖 12：SPICE Live Model 應用原理圖

SPICE Live Model 環境還支持用戶將評估結果輸出到交互式圖表中，從而直觀地呈現各種工作參數，例如：電壓、電流、能效、功耗及其統計評估（在某些情況下）。

圖 13：SPICE Live Model 交互式圖表

歡迎各位用戶積極探索這款新工具并分享反饋意見，我們會不斷改善功能和整體體驗。

社區論壇

安森美社區論壇旨在為用戶提供全面技術支持，幫助用戶進一步掌握安森美技術。

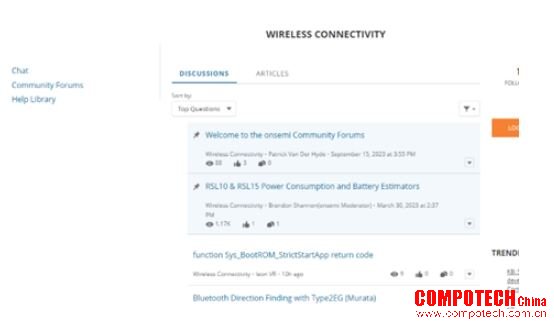

圖 14：社區論壇

安森美社區致力于搭建強大的交流平臺，讓您與安森美產品的其他用戶暢談使用心得，分享寶貴經驗，并讓安森美的支持團隊和技術專家來為您答疑解惑。您將能夠閱讀各種最新知識文章，參與互動論壇討論，獲取關于如何運用我們的產品進行設計的技術文檔。

安森美工具可以有效幫助用戶找到合適的器件，減少新產品開發的工作量。
