創新音頻解決方案：類比半導體的國產中大功率功放技術

本文作者：類比半導體點擊： 2024-06-05 10:07

前言：

摘要

上海類比半導體技術有限公司（以下簡稱“類比半導體”或“類比”）作為國內領先的模擬及數?；旌闲酒O(shè)計商，正通過其創新的中大功率模擬/數字功放技術，重塑消費電子市場中高端音頻產品的技術標準。隨著國產半導體產業的快速崛起，類比半導體基于其17年功放研發經驗的團隊，另辟賽道，專注中大功率模擬/數字功放領域。其高端音頻產品設計不僅在功率輸出和效率上超越了同類競品，更以其卓越的散熱性能和集成的高階算法，滿足了市場對高品質音頻體驗的不斷追求。

類比半導體將持續提供與市面通用產品兼容、軟件設計簡便、調音友好的功放產品，確保在音箱、電視、投影儀等產品上實現卓越的音頻性能。

關鍵詞：數字功放，模擬功放，高端音頻，技術創新，國產半導體，中大功率，電視，音箱，投影儀

一、數字功放

AU68x5系列產品是類比推出的首個帶DSP的中功率數字功放，專門為高端電視、中功率音箱、高端投影儀的應用設計。

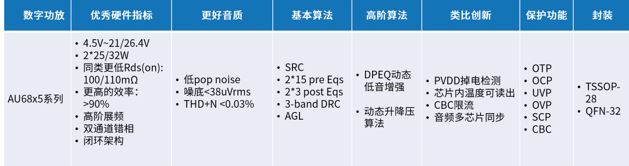

表 1 數字功放

1.1 優異的基本指標

相比國際大廠同類功放，類比數字功放Rdson要小幾十mΩ，有更大不失真功率和更高的效率（12V，1SPW，>90%）。對于音箱、soundbar產品，常見18V供電、4Ω負載下，1%失真可以達到2*30W的大功率輸出，輕松滿足常見的2*20W的功率輸出要求。對于電視投影儀產品，常見的12V、6Ω負載下，1%失真能夠輸出2*11W，滿足6Ω8W/10W的功率要求。

圖 1 AU681x供電VS功率

得益于精心設計的低導通電阻（Rdson為110mΩ典型值），類比半導體的演示板在12V供電、4Ω負載條件下，采用BD模式并設置768kHz的調制頻率進行了一項細致的溫升對比測試。

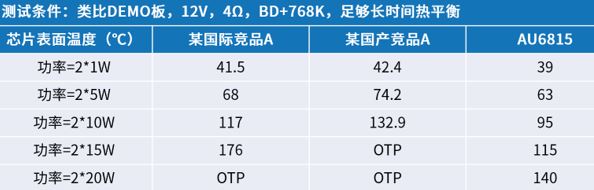

測試結果顯示，在2*1W輸出功率時，AU6815芯片的溫度與市場上的競爭產品相當。然而，隨著功率的提升，AU6815的優勢逐漸顯現。在2*10W輸出時，AU6815的芯片表面溫度顯著低于競品，分別低了22℃和37.9℃。當輸出功率增至2*20W時，競品芯片因溫度過高觸發了過溫保護（OTP），而AU6815依然穩定運行。這表明，在相同功率條件下，AU6815的溫升控制更為出色，從而為客戶在設計時對PCB板層數、散熱片規格以及銅皮厚度的選擇提供了更大的靈活性和便利性。

類比半導體的功放產品采用了先進的閉環架構，這一設計相較于傳統開環架構顯著降低了底噪(35uVrms typ）和失真水平（≤ 0.03%@1k，1W）。得益于此，即便在靜音或小信號條件下，輸出的聲音依然純凈無瑕，信噪比更是高達110dB，確保了卓越的音質體驗。

在全音頻范圍內（20Hz至20kHz），BD模式下的總諧波失真加噪聲（THD+N）低于0.15%，這一性能達到了業界領先水平，充分展現了類比功放在音質保真方面的卓越表現。而1SPW模式在20~20kHZ測試下，THD+N也控制在0.3%以內，這一模式在保持高效率和低功耗的同時，依然維持了優異的失真性能，滿足了市場對高端音頻產品設計的嚴格要求。

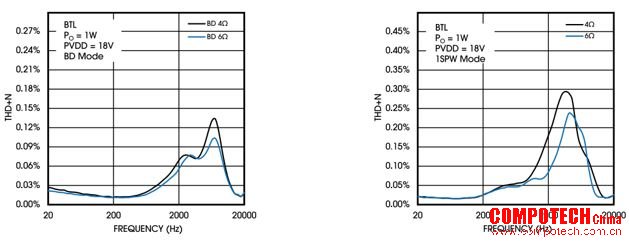

圖 2 AU68x5的THD+N

1.2 支持高階算法

類比半導體的數字功放產品系列集成了先進的DPEQ動態低音增強算法，提供了精細的頻率響應調節能力。該算法能夠針對用戶設定的閾值和特定頻段進行動態調整，優化小音量時的低音表現，同時在大音量播放條件下，通過智能控制防止聲音失真和破音現象。

具體而言，在低音量播放環境中，DPEQ算法通過設定的低頻增強參數，實現了對低頻信號的增益提升，增強了音頻的深度和力度。而在高音量狀態下，算法則自動調整EQ參數，確保輸出信號不會超出設備處理能力，從而避免了因音量過大而引起的失真問題。

通過這種動態調整機制，類比半導體的數字功放不僅在小音量下提供了強化的低音體驗，而且在大音量播放時也能維持音頻信號的完整性和清晰度，滿足了音頻工程師和音響愛好者對于高保真音質的嚴格要求。

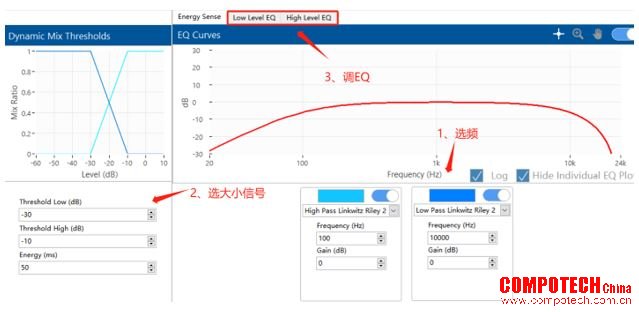

圖 3 DPEQ算法

1.3 創新響應：聆聽客戶需求，直擊客戶痛點

在傳統功放產品中，缺乏對電源電壓（PVDD）的監測和溫度感應功能是常見問題。針對這一挑戰，類比半導體的功放產品內建了一系列創新功能，以滿足市場需求并提升用戶體驗。

• 增強的電源管理：集成的掉電檢測機制有效避免了額外的欠壓檢測電路，同時優化了異常掉電情況下的瞬態噪聲（pop noise）問題。

• 動態電流控制：CBC功能通過喇叭端的電流限制，不僅保護了喇叭單元，還防止了前端電源的異常拉降，有效避免了過流保護（OCP）引發的斷音現象。

• 實時溫度監控：功放芯片的溫度可實時讀取，并通過多級溫度報警系統，及時響應過熱情況，從而防止了因溫度過高引發的保護性斷音。

• 精準聲場同步：多芯片同步技術確保了聲場的精確還原，為用戶帶來了一致性和高保真的聽覺體驗。

通過這些創新應用，類比半導體的功放產品不僅解決了客戶的技術痛點，還提供了更為穩定和高效的音頻解決方案。

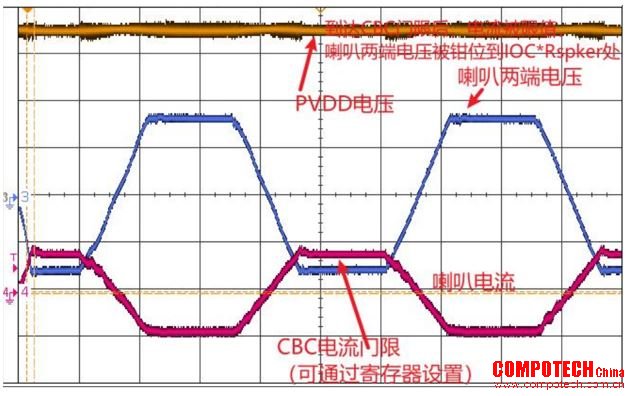

圖 4 CBC限流功能防止OCP斷音

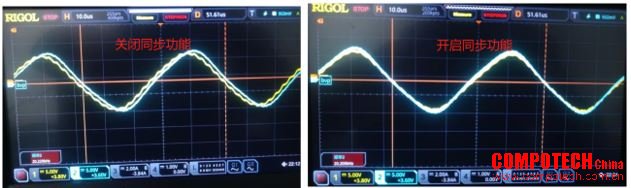

圖 5 同步功能準確還原聲場

二、模擬功放

為滿足低成本音箱市場的需求，類比半導體推出了具備3.5V至14.5V寬電壓適用范圍的模擬功放AU3138S（20/26dB）和AU3138T（32/36dB）。這些型號通過外部電阻配置，提供兩檔增益調節，全面覆蓋了20/26/32/36dB的增益需求，確保了從單節電池到多節電池供電，乃至12V產品的廣泛應用。

對于低成本電視和投影儀等產品，我們設計了8~14.5V輸入電壓范圍的模擬功放AU3138M（20/26dB）和AU3138P（32/36dB）。這些型號同樣支持外部調節增益，滿足多樣化的增益配置需求。特別地，7.4V的欠壓設計有效控制了掉電時的瞬態噪聲（pop noise），提升了音質表現。

針對對成本效益有極致追求的應用場景，類比半導體推出了16pin封裝的AU3107M和AU3108M功放，分別支持BD和1SPW調制模式。與傳統的28pin產品相比，在保持相同功率輸出的同時，提供了更高的性價比，為成本敏感型產品提供了理想的解決方案。

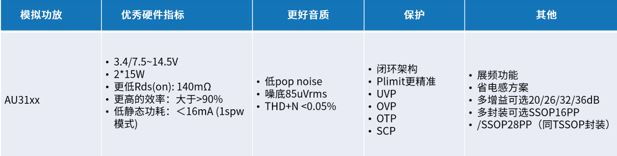

表 2 模擬功放

2.1 優異的基本指標

類比半導體的模擬功放產品全面支持BD和1SPW兩種工作模式。在BD模式下，功放展現出卓越的THD+N性能，指標低于0.05%，確保了音頻信號的純凈度和音質的細膩度。而即便在1SPW模式下，THD+N的性能指標也小于0.1%，同時靜態功耗降至16mA（12V），顯著提升了能效比。同時，結合典型值為140mΩ的極低導通電阻（Rdson），與1SPW模式的協同作用，實現了超過85%的高效率（在12V供電、4Ω負載條件下）。

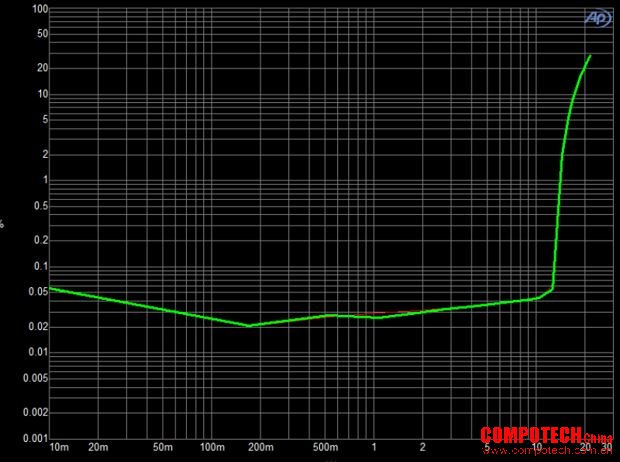

圖 6 AU3138極低失真率（<0.05%）

2.2 閉環架構，Plimit精準

我們的28pin產品系列均支持先進的Plimit功能，這一特性得益于閉環架構的精準設計。類比功放采用的功率限制值計算方法不受電源電壓（PVDD）波動的影響，確保了功率限制值（Plimit）的穩定性和精確度。相較于傳統的開環架構，閉環架構下的功率限制更為精確，提供了更為可靠的性能保障。

• POUT (10% THD) = 1.25 × POUT (未削波)

• RL 是負載電阻。

• RS 是總串聯電阻，包括 RDS(on) 和輸出濾波器電阻。

• VP 是峰值幅度，受“虛擬”電壓軌限制。

2.3 卓越的EMC性能與內置高階展頻技術

電磁兼容性（EMC）是消費電子產品設計中的一個關鍵挑戰，而類比半導體憑借深厚的EMC調試經驗，已在這一領域取得顯著成就。我們不僅通過精心設計的外部電路來優化EMC性能，還在產品內部集成了高階展頻技術。從設計階段開始，我們就專注于解決EMC問題，確保產品能夠在各種電磁環境下穩定運行。

得益于這種綜合方法，即使在采用磁珠方案的情況下，我們的功放產品也能輕松通過EN55013和EN55022等嚴格的EMC標準測試，展現出類比半導體在電磁兼容性方面的卓越性能和可靠性。

三、總結

類比半導體的功放產品系列在設計上實現了與市面通用產品的BOM兼容性，確保了軟件設計的簡便性和調音軟件的用戶友好性。在性能上，我們的產品不僅在基本指標上超越了傳統競爭對手，更通過深入洞察客戶需求，引入了創新功能，有效解決了客戶的痛點。

我們的數字功放產品，憑借其豐富的算法支持、低底噪和低失真特性，完美滿足了市場對高品質音頻產品設計的需求。與此同時，模擬功放產品則以其卓越的成本效益，滿足了客戶對成本敏感型應用的需求，尤其適合音箱、電視、投影儀等消費電子產品。
