ADALM2000實驗：BJT多諧振蕩器

本文作者：Doug Mercer 點擊： 2023-06-20 10:50

前言：

作者：Doug Mercer，咨詢研究員和Antoniu Miclaus，系統應用工程師

背景知識

本文解釋三種主要類型的多諧振蕩器電路以及如何構建每種電路。多諧振蕩器電路一般由兩個反相放大級組成。兩個放大器串聯或級聯，反饋路徑從第二放大器的輸出接回到第一放大器的輸入。由于每一級都將信號反相，因此環路整體的反饋是正的。

多諧振蕩器主要分為三種類型：非穩態、單穩態和雙穩態。非穩態多諧振蕩器使用電容耦合兩個放大器級并提供反饋路徑。電容會阻隔任何從一級傳送到下一級的直流信號，因此非穩態多諧振蕩器沒有穩定的直流工作點，是一個自由運行的振蕩器。在單穩態多諧振蕩器中，從一級到另一級的耦合使用一個電容，而第二個連接是通過直流路徑。因此，單穩態多諧振蕩器有一個穩定的直流級。

除了施加觸發脈沖時之外，電路均保持這種單一的穩定狀態。然后，狀態改變，持續時間為信號路徑的交流耦合部分的RC時間常數所設置的預定時長。在雙穩態多諧振蕩器中，兩條耦合路徑都是直流耦合，因此電路具有兩種不同的穩定狀態，并且不使用電容。雙穩態多諧振蕩器也被稱為觸發器，在任一時間處于兩種直流穩定狀態中的一種狀態。

非穩態多諧振蕩器

目標

第一個實驗的目的是構建一個非穩態多諧振蕩器。兩個相同的電阻電容網絡決定振蕩發生的頻率。放大器件（晶體管）以共發射極配置連接，如圖1所示。

材料

u ADALM2000主動學習模塊

u 無焊試驗板

u 跳線

u 兩個470 Ω電阻

u 兩個20 kΩ電阻

u 兩個小信號NPN晶體管(2N3904)

u 一個紅光LED

u 一個綠光LED

u 兩個47μF電容

說明

在無焊試驗板上構建圖1所示電路。請注意，ADALM2000板沒有輸入，只有電源。第一個反相放大器級由Q1、R1和用作輸出負載的紅光LED組成。

第二個反相放大器級由Q2、R2和用作負載的綠光LED組成。C1將位于Q1集電極的第一級輸出耦合到位于Q2基極的第二級輸入。類似地，C2將位于Q2集電極的第二級輸出耦合回位于Q1基極的第一級輸入。

圖1.非穩態多諧振蕩器

硬件設置

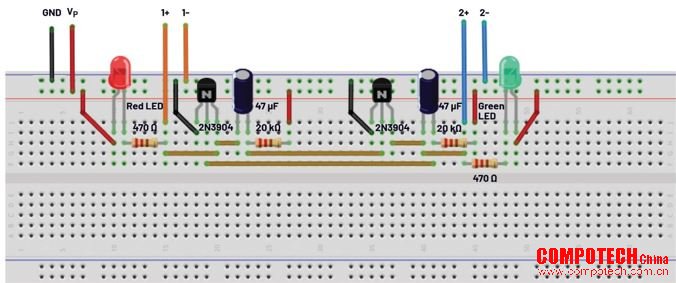

圖2.非穩態多諧振蕩器試驗板電路

試驗板連接如圖2所示。

程序步驟

只有在電路構建完畢并檢查之后，才能開啟V_P電源。紅光和綠光LED應以大約1秒的間隔交替閃爍。您還可以使用示波器通道監視輸出波形（Q和Q-bar）。

由于電容C1和C2的值較大，因此振蕩頻率非常慢。將C1和C2替換為0.1 μF電容。電路現在應該以快得多的速度振蕩，兩個LED同時亮起?，F(xiàn)在使用示波器通道測量輸出波形的頻率和周期。

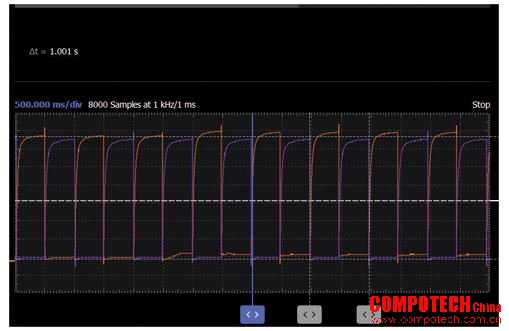

圖3.使用47 μF電容時的非穩態多諧振蕩器間隔

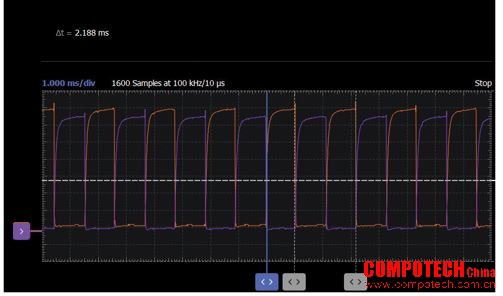

圖4.使用0.1 μF電容時的非穩態多諧振蕩器間隔

單穩態多諧振蕩器

目標

第二個實驗的目的是構建一個單穩態多諧振蕩器。一個電阻電容網絡決定單穩態多諧振蕩器輸出的持續時間。放大器件（晶體管）以共發射極配置連接，如圖2所示。

材料

u ADALM2000主動學習模塊

u 無焊試驗板

u 跳線

u 兩個470 Ω電阻

u 一個1 kΩ電阻

u 一個20 kΩ電阻

u 一個47 kΩ電阻

u 一個小信號二極管(1N914)

u 兩個小信號NPN晶體管(2N3904)

u 一個紅光LED

u 一個綠光LED

u 一個47 μF電容

說明

在無焊試驗板上構建圖5所示電路。從實驗1中的電路出發，移除一個20 kΩ電阻（舊R3），將電容C1替換為47 kΩ電阻（新R3）。在Q2的基極上添加二極管D1和電阻R5，如圖所示。務必將C2替換為原來的47 μF電容。

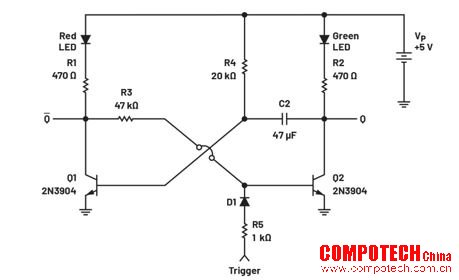

圖5.單穩態多諧振蕩器

硬件設置

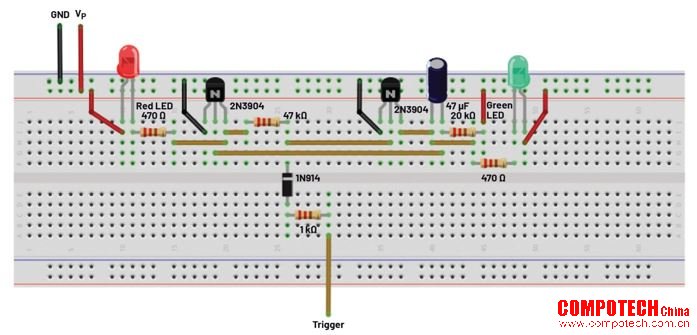

圖6.單穩態多諧振蕩器試驗板電路

試驗板連接如圖6所示。

程序步驟

只有在電路構建完畢并檢查之后，才能開啟VP電源。紅光LED應亮起，綠光LED應熄滅。用一段電線將觸發器輸入（R5端）短暫觸碰VP，然后立即松開。紅光LED應熄滅，綠光LED點亮約一秒鐘，然后返回穩定狀態，紅光LED亮起，綠光LED熄滅。多試幾次。

圖7.觸發時的單穩態多諧振蕩器行為

雙穩態多諧振蕩器（或觸發器）

目標

第三個實驗的目的是構建一個雙穩態多諧振蕩器。放大器件（晶體管）以共發射極配置連接，如圖8所示。

材料

u ADALM2000主動學習模塊

u 無焊試驗板

u 跳線

u 兩個470 Ω電阻

u 兩個1 kΩ電阻

u 兩個47 kΩ電阻

u 兩個小信號NPN晶體管(2N3904)

u 兩個小信號二極管(1N914)

u 一個紅光LED

u 一個綠光LED

說明

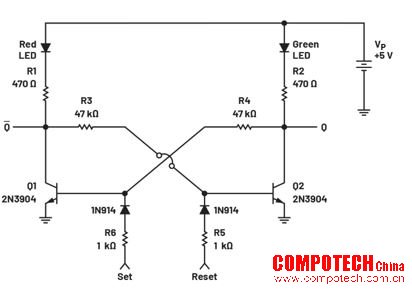

圖8.雙穩態多諧振蕩器

在無焊試驗板上構建圖8所示電路。

硬件設置

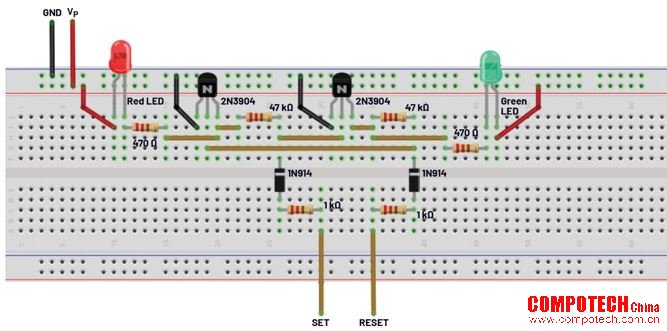

圖9.雙穩態多諧振蕩器試驗板電路

試驗板連接如圖9所示。

程序步驟

只有在電路構建完畢并檢查之后，才能開啟VP電源。紅光LED應點亮而綠光LED熄滅，或者綠光LED應點亮而紅光LED熄滅。用一段電線將SET或RESET輸入（R5端或R6端）短暫觸碰V_P，然后立即松開。LED應改變狀態或來回切換，具體取決于哪個輸入觸碰到VP。多試幾次。

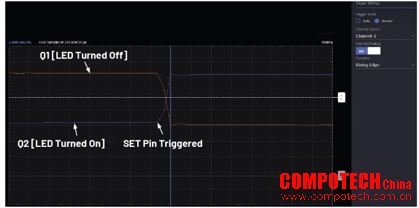

圖10.觸發SET引腳的雙穩態多諧振蕩器行為

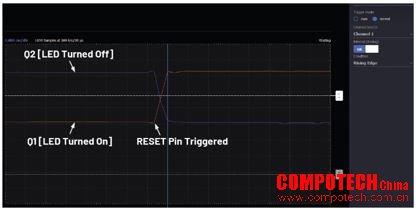

圖11.觸發RESET引腳的雙穩態多諧振蕩器行為

D型觸發器

目標

第四個實驗的目的是使用實驗3中的雙穩態或SET-RESET觸發器來構建所謂的D型觸發器。

材料

u ADALM2000主動學習模塊

u 無焊試驗板

u 跳線

u 三個1 kΩ電阻

u 一個100 kΩ電阻

u 兩個200 kΩ電阻

u 兩個47 kΩ電阻

u 三個小信號NPN晶體管(2N3904)

u 兩個小信號二極管(1N914)

u 兩個39 pF電容

u 兩個100 pF電容

說明

在無焊試驗板上構建圖12所示的D型觸發器電路。請注意，與圖8相比，兩個二極管的極性相反。此實驗將在高得多的頻率下進行，因此LED已被移除，改用簡單的1 kΩ負載電阻。

觸發器兩種狀態之間的切換是通過施加D（數據）信號和單個時鐘脈沖來實現的：根據D輸入相對于當前狀態的狀態，在時鐘脈沖的負沿或下降沿，ON晶體管將斷開，OFF晶體管將導通。真D信號和互補DB信號（Q3、R7反相級的輸出）用于偏置二極管D1和D2，以將時鐘脈沖引導至正確的基極，這相當于圖8中的SET和RESET輸入。

為了說明電路如何工作，我們假設電路處于兩個穩定狀態之一，QB輸出低電平（Q1的集電極電壓為0 V），Q輸出高電平（Q2的集電極電壓為5 V高電平）。當D輸入為低電平（DB為高電平）時，D1的陰極（通過R6）具有低電壓，其陽極（通過R4）具有高電壓（導通晶體管Q1的VBE），使其正向偏置。D2的陰極（通過R5）具有高電壓（來自DB），其陽極（通過R3）具有低電壓（關斷晶體管Q2的VBE），使其反向偏置。

由于D1正向偏置，所以時鐘輸入上的負向脈沖（通過C1和C2耦合）被引導至Q1的基極，但由于D2反向偏置，所以負向脈沖被Q2的基極阻隔。通過C3和R3并聯組合的交叉耦合連接使Q1關斷，并使Q2導通。由于我們之前在簡單雙穩態多諧振蕩器中看到的正反饋效應，這種情況發生得非?？焖佟ｋ娐番F(xiàn)在處于另一種穩定狀態，Q輸出高電平，QB輸出低電平。

電路將保持在該狀態，直到D輸入變?yōu)楦唠娖讲⑶伊硪粋€(gè)負向時鐘脈沖到達之后。

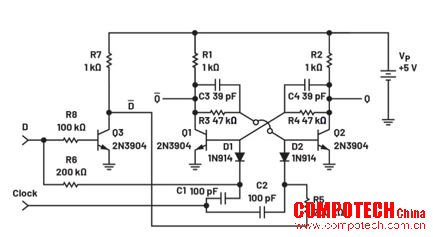

圖12.D型觸發器

硬件設置

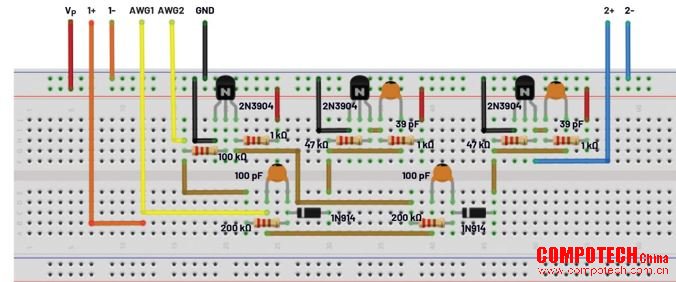

圖13.D型觸發器試驗板電路

試驗板連接如圖13所示。

程序步驟

AWG1輸出應連接到圖12中標記的時鐘輸入。AWG2輸出應連接到D輸入。示波器通道1輸入應連接到時鐘輸入。示波器通道2應連接到圖12中觸發器的Q輸出。AWG1和AWG2均應配置為具有5 V幅度峰峰值和2.5 V偏移（0 V至5 V擺幅）的方波。將AWG1的頻率設置為10 kHz，將AWG2的頻率設置為5 kHz。將AWG2的相位設置為45度。務必將兩個AWG輸出配置為同步運行。

只有在電路構建完畢并檢查之后，才能開啟VP電源并使能AWG輸出。應能在Q輸出上觀察到一個方波，其與時鐘輸入信號的下降沿對齊。更改AWG2（D輸入信號）的相位，同時觀察此對齊。這會隨著D輸入的相位變化而變化嗎？將通道1示波器輸入移至D輸入。應能看到一個類似的方波信號，但它相對于Q輸出超前。換言之，Q輸出延遲到時鐘信號的下降沿為止。

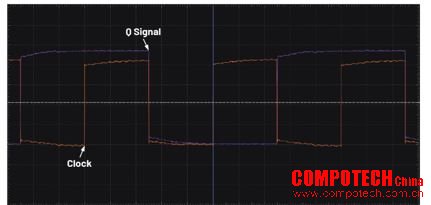

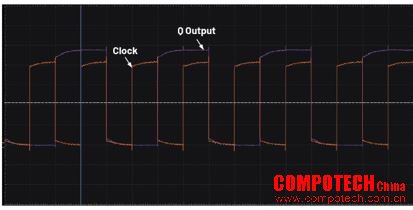

圖14.Q和時鐘信號圖

圖15.Q和D信號圖

2分頻觸發器

目標

第五個實驗的目的是修改實驗4中的D型觸發器，以構建一個將輸入信號的頻率除以2的電路。

材料

u ADALM2000主動學習模塊

u 無焊試驗板

u 跳線

u 兩個1 kΩ電阻

u 兩個200 kΩ電阻

u 兩個47 kΩ電阻

u 兩個小信號NPN晶體管(2N3904)

u 兩個小信號二極管(1N914)

u 兩個39 pF電容

u 兩個100 pF電容

說明

修改實驗4中的D型觸發器，在無焊試驗板上構建圖16所示的2分頻電路。

兩種狀態之間的切換是通過施加單個時鐘脈沖來實現的；在該時鐘脈沖的負沿或下降沿，這會導致ON晶體管斷開，OFF晶體管導通。依次向每個基極施加脈沖，該電路將順序切換，這是通過單個輸入時鐘脈沖來實現的——該時鐘脈沖用于偏置兩個二極管，根據觸發器的當前狀態將脈沖引導至正確的基極。

為了說明電路如何工作，我們假設電路處于兩個穩定狀態之一，Q1的集電極電壓為低電平(0 V)，Q2的集電極電壓為高電平(5 V)。D1的陰極（通過R6）具有低電壓，其陽極（通過R4）具有高電壓（導通晶體管Q1的VBE），使其正向偏置。D2的陰極（通過R5）具有高電壓，其陽極（通過R3）具有低電壓（關斷晶體管Q2的VBE），使其反向偏置。

由于D1正向偏置，所以外部負向脈沖（通過C1和C2耦合）被引導至Q1的基極，但由于D2反向偏置，所以負向脈沖被Q2的基極阻隔。通過C3和R3并聯組合的交叉耦合連接使Q1關斷，并使Q2導通。由于我們之前在簡單雙穩態多諧振蕩器中看到的正反饋效應，這種情況發生得非?？焖佟?/span>

電路現在處于第二穩定狀態，等待另一個負向時鐘脈沖。

由于Q2的集電極電壓（Q輸出節點）會隨著每個時鐘脈沖改變狀態，因此每出現兩個時鐘輸入脈沖，輸出端就會出現一個脈沖。因此，它可以用作二分頻電路。

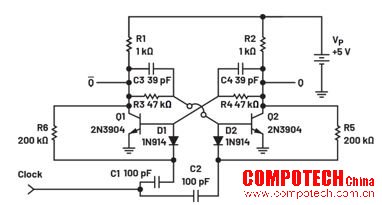

圖16.2分頻電路

硬件設置

圖17.2分頻觸發器試驗板電路

試驗板連接如圖17所示。

程序步驟

AWG1輸出和示波器通道1輸入均應連接到圖16中標記的時鐘輸入。示波器通道2應連接到圖16中觸發器的Q輸出。AWG1應配置為具有5 V幅度峰峰值和2.5 V偏移（0 V至5 V擺幅）的方波。將頻率設置為10 kHz。

只有在電路構建完畢并檢查之后，才能開啟VP電源并使能AWG1輸出。應能在Q輸出上觀察到一個方波，其頻率是AWG1信號頻率的一半。將通道2示波器輸入移至QB輸出。應能看到一個類似的方波信號，但它相對于Q輸出反相。

圖18.時鐘和Q輸出圖

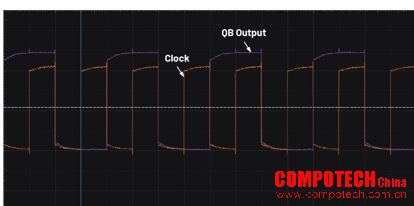

圖19.時鐘和QB輸出圖

問題

對于圖1所示電路，增加或減少兩個電容的值會產生什么影響？

您可以在學子專區論壇上找到答案。
