優化信號鏈的電源系統 — 第2部分：高速數據轉換器
前言：
作者：ADI公司 John Martin Dela Cruz 和 Patrick Errgy Pasaquian
簡介
在"電源系統優化"系列文章的 第1部分 ，我們介紹了如何量化電源噪聲靈敏度，以及如何將這些量值與信號鏈中產生的實際影響聯系起來。有人問到：高性能模擬信號處理器件要實現出色性能，真正的噪聲限值是多少？噪聲只是設計配電網絡(PDN)時的一個可測量的參數。如 第1部分所述，如果單純只是最小化噪聲，可能需要以增大尺寸、提高成本或者降低效率為代價。優化配電網絡可以改善這些參數，同時將噪聲降低到必要的水平。
本文在闡述高性能信號鏈中電源紋波的影響的基礎上進一步分析。我們將深入探討如何優化高速數據轉換器的配電網絡。
我們將對標準PDN與經過優化的PDN進行比較，了解在哪些方面可以實現空間、時間和成本優化。后續文章將探討適合其他信號鏈器件（例如RF收發器）的特定優化解決方案。
AD9175雙通道12.6 GSPS高速數模轉換器的電源系統優化
AD9175 是一款高性能、雙通道、16位數模轉換器(DAC)，支持高達12.6 GSPS的DAC采樣速率。該器件具有8通道、15.4 Gbps JESD204B數據輸入端口、高性能片內DAC時鐘倍頻器和數字信號處理功能，適合單頻段和多頻段直接至射頻(RF)無線應用。
圖1.集成在現成評估板上的AD9175高速DAC的標準PDN。

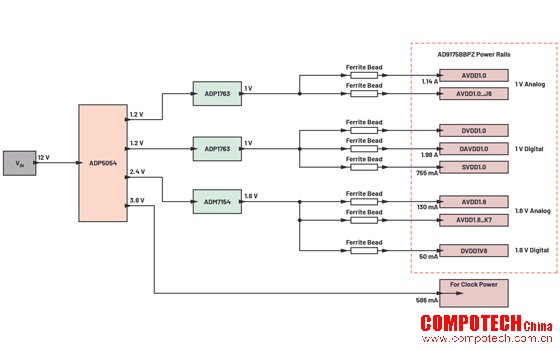

我們來看看如何為這個雙通道高速DAC優化PDN。圖1顯示安裝在現成評估板上的AD9175高速DAC的標準配電網絡。該PDN由一個ADP5054分立式四通道開關和三個低壓降(LDO)后置穩壓器構成。旨在驗證是否可以改進和簡化該PDN，同時確保其輸出噪聲不會導致DAC性能大幅下降。
AD9175需要8個電源軌，可以分為4組，分別是：
• 1 V模擬（2個電源軌）
• 1 V數字（3個電源軌）
• 1.8 V模擬（2個電源軌）
• 1.8 V數字（1個電源軌）
分析：噪聲要求
在我們實施優化之前，必須先了解這些電源軌的電源靈敏度。我們將重點討論模擬電源軌，因為相比數字電源軌，它們對噪聲更加敏感。

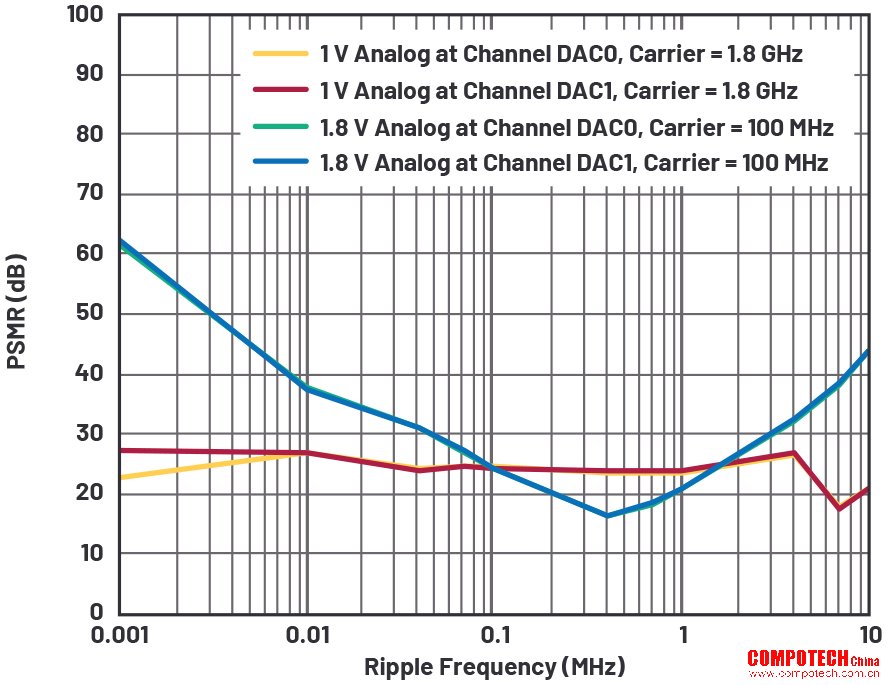

模擬電源軌的電源調制比(PSMR)如圖2所示。注意，1 V模擬電源軌在1/f頻率區域內較為敏感，而1.8 V模擬電源軌在開關轉換器的工作頻率范圍（100 kHz至約1 MHz）內更敏感。
圖2.1 V模擬電源軌和1.8 V模擬電源軌上的AD9175高速DAC PSMR。
一種優化方法是使用帶有LC濾波器的低噪聲開關穩壓器。圖3顯示 LT8650S Silent Switcher®穩壓器（帶和不帶LC濾波器）在展頻(SSFM)模式關閉時的傳導頻譜輸出。如 第1部分所述，SSFM可以降低開關頻率噪聲幅度，但會因為三角調制頻率在1/f區域產生噪聲峰值。由于1/f噪聲已小幅偏離該閾值，增加的噪聲可能超過此電源軌的最大允許紋波閾值。因此，不建議在這種情況下使用SSFM。最大允許電壓紋波閾值代表電源紋波電平，當超過該值時，DAC載波信號中的邊帶雜散將出現在DAC輸出頻譜的1 µV p-p本底噪聲上方。
從這些結果可以看出，開關穩壓器的1/f噪聲沒有超過1 V模擬電源軌的最大允許紋波閾值。此外，LC濾波器足以將LT8650S的基本開關紋波和諧波降至最大允許紋波閾值以下。
圖3.LT8650S傳導頻譜輸出與1 V模擬電源軌的最大允許紋波閾值之間的關系。

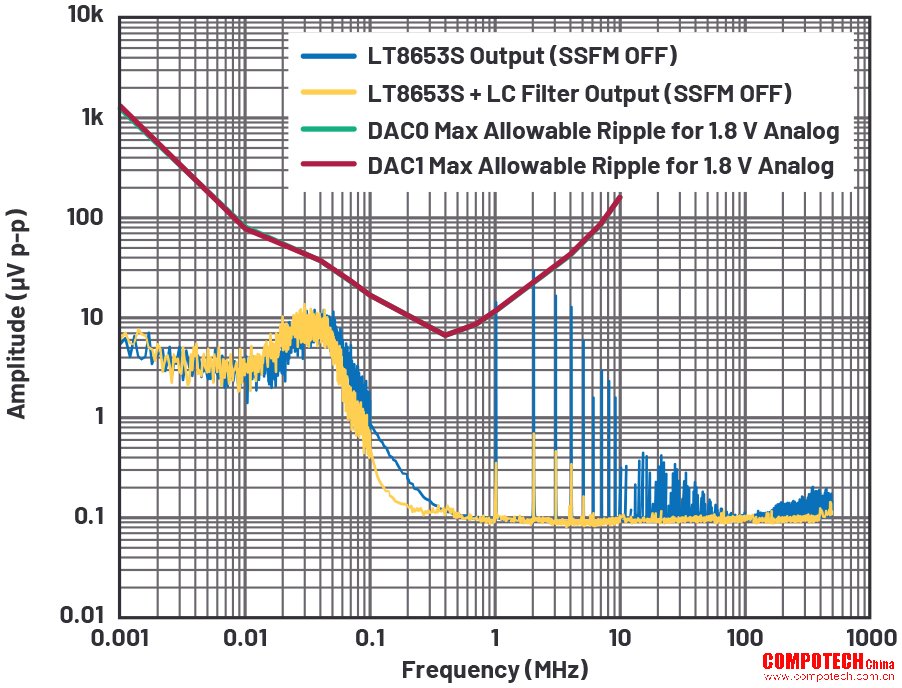

圖4顯示 LT8653S （帶和不帶LC濾波器）的傳導頻譜輸出。如圖所示，1.8 V電源軌的最大允許電壓紋波不會在AD9175輸出頻譜的1 µV p-p本底噪聲內產生雜散。可以看出，LT8653S的1/f噪聲沒有超過最大允許紋波閾值，LC濾波器足以將LT8653S的基本開關紋波和諧波降至最大允許紋波閾值以下。
圖4.LT8653S傳導頻譜輸出與1.8 V模擬電源軌的最大允許紋波閾值之間的關系。
結果：優化PDN
圖5顯示AD9175的優化配電網絡。旨在提高效率，降低空間要求以及圖1中PDN的功率損耗，同時實現AD9175出色的動態性能。噪聲目標是基于圖3和圖4所示的最大允許波紋閾值。
優化的配電網絡由LT8650S和LT8653S Silent Switcher穩壓器，以及模擬電源軌上的LC濾波器構成。在這個PDN中，1 V模擬電源軌由LT8650S的VOUT1供電，LT8650S后接LC濾波器；1 V數字電源軌直接由同一個LT8650S的VOUT2供電，其后無需連接LC濾波器。對于AD9175，其數字電源軌對電源噪聲不太敏感，因此可以在不降低DAC動態性能的情況下直接為這些電源軌供電。帶有LC濾波器的LT8653S直接為1.8 V模擬和1.8 V數字電源軌供電。

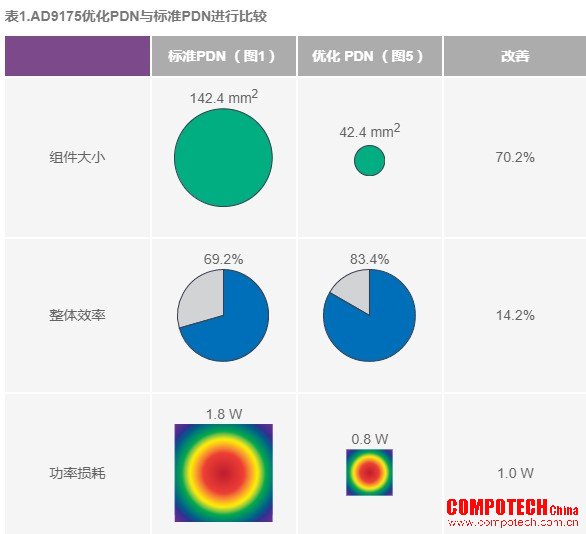

表1比較了優化PDN和標準PDN（如圖1所示，由一個四通道降壓開關和三個LDO穩壓器構成）的性能。從組件大小來看，優化后的解決方案比標準解決方案減小70.2%。此外，效率從69.2%提高到83.4%，整體節能1.0 W。
圖5.AD9175高速DAC的優化PDN。

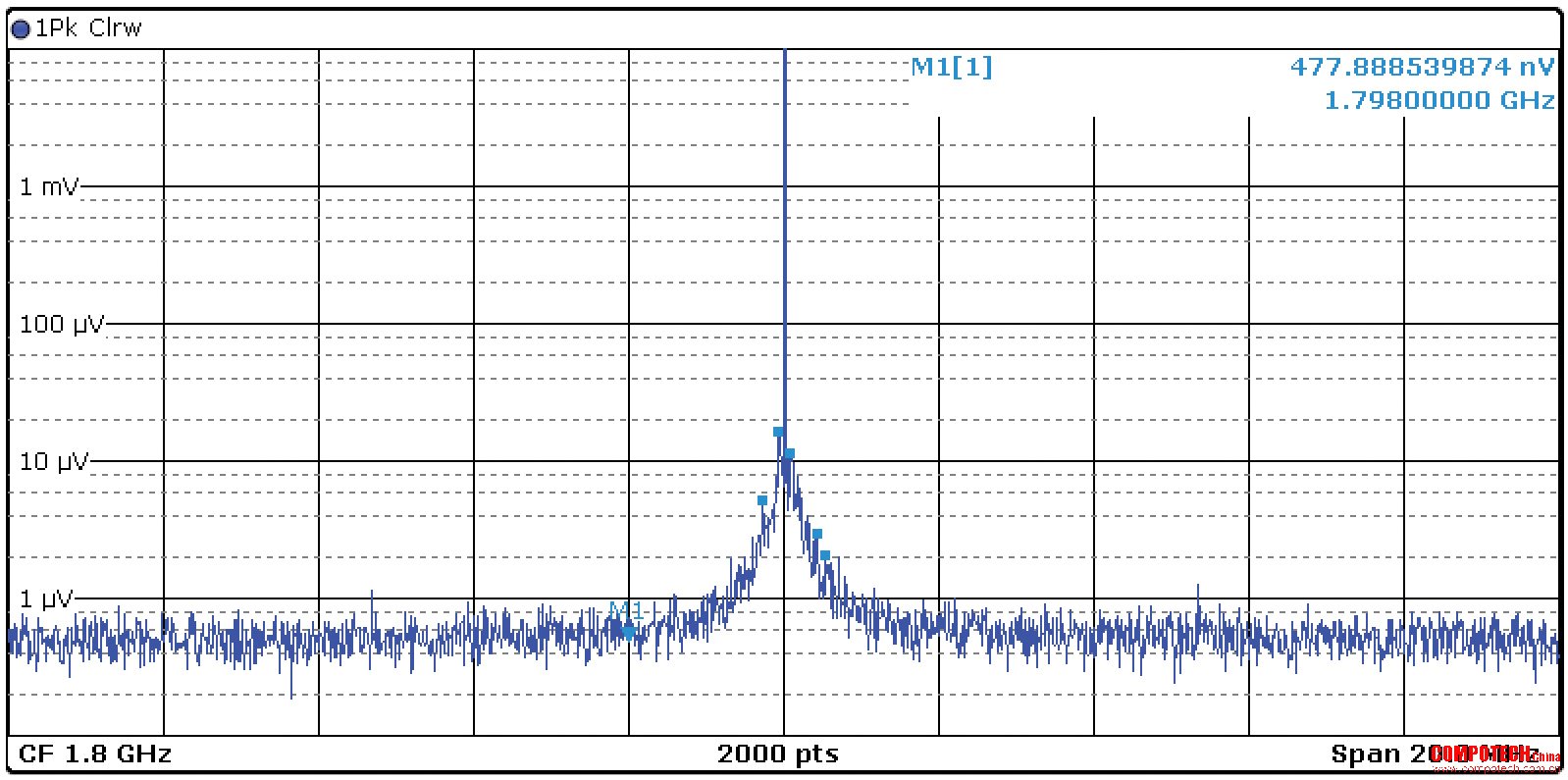

為了驗證優化PDN的噪聲性能是否足以滿足高性能技術規格要求，對AD9175進行相位噪聲評估，并檢測載波周圍邊帶雜散的DAC輸出頻譜。1如表2所示，相位噪聲檢測結果在數據手冊技術規格規定的限值內。AD9175輸出頻譜的載波頻率很干凈，沒有可見的邊帶雜散，如圖6所示。
圖6.使用優化PDN的AD9175輸出頻譜（1.8 GHz、–7 dBFS載波）。

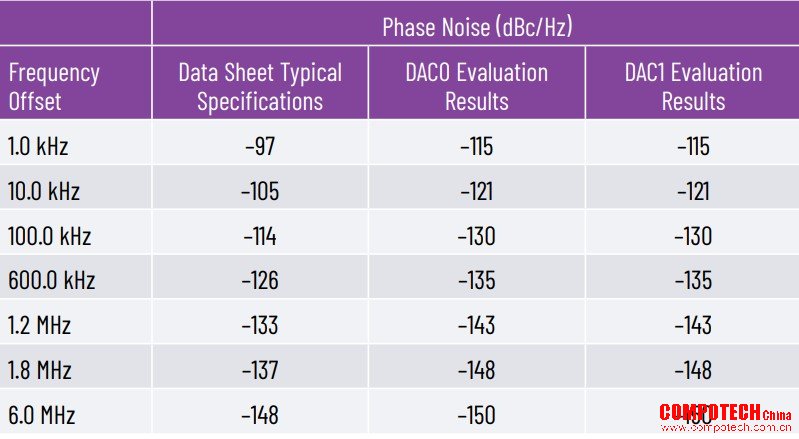

表2.使用圖5中的優化PDN時，AD9175在1.8 GHz載波下的相位噪聲
AD9213 10.25 GSPS高速模數轉換器的電源系統優化
AD9213是一款單通道、12位、6 GSPS或10.25 GSPS、射頻(RF)模數轉換器(ADC)，具有6.5 GHz輸入帶寬。AD9213支持高動態范圍頻率和需要寬瞬時帶寬和低轉換誤差率(CER)的時域應用。AD9213具有16通道JESD204B接口，以支持最大帶寬能力。

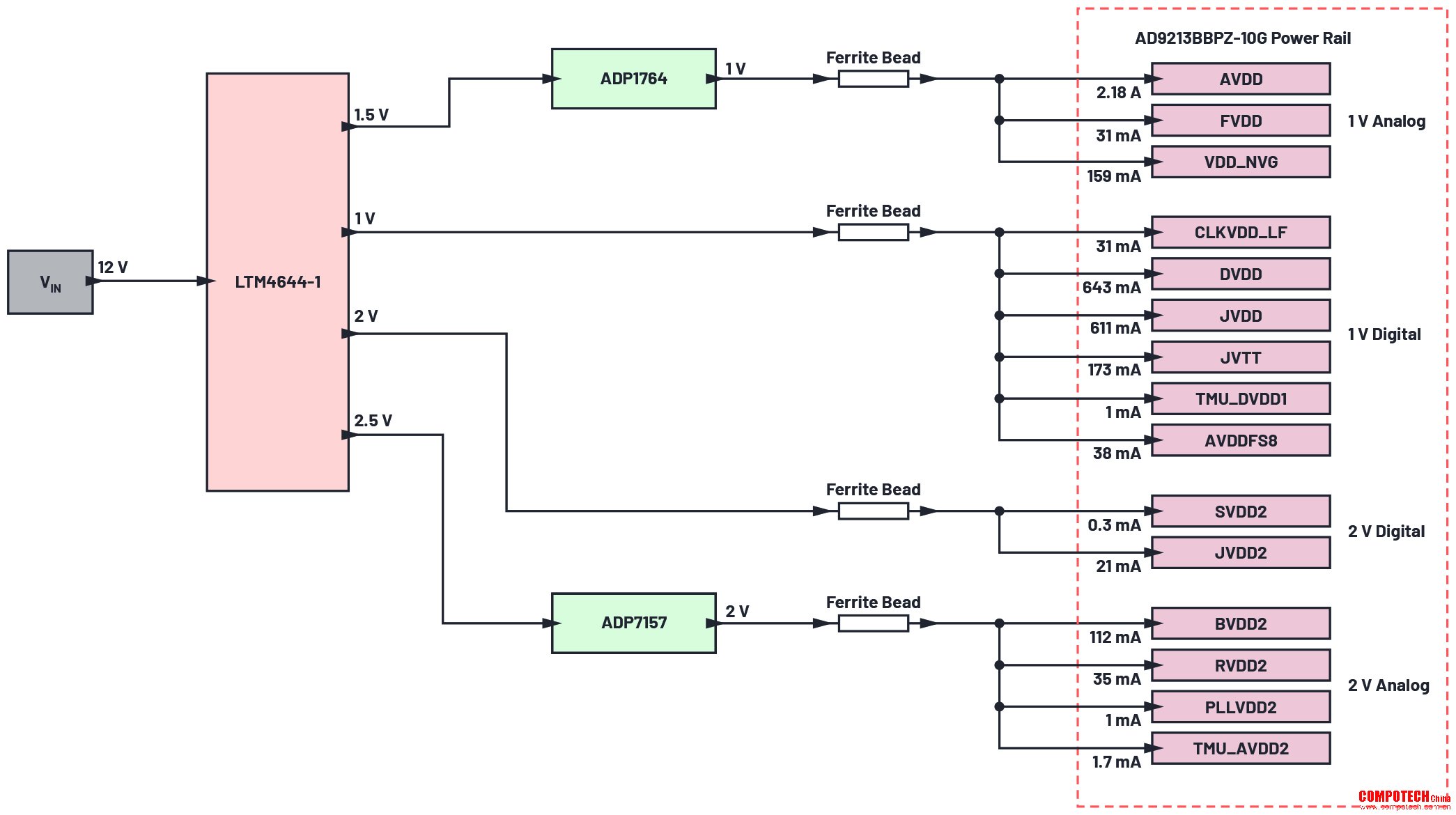

圖7顯示現成評估板上AD9213高速ADC的標準配電網絡，由一個 LTM4644-1 µModule® 四通道開關和兩個線性穩壓器構成。 該解決方案的大小和能效都較為高效，但它還可以改進嗎？如本系列文章所述，優化的第一步是量化AD9213的靈敏度——即實際設置PDN輸出噪聲的限值，以免導致ADC性能大幅下降。在這里，我們將介紹使用兩個µModule穩壓器的另一種替代PDN解決方案，并比較該方案與標準現成解決方案的性能。
AD9213 10 GSPS ADC需要15個不同的電源軌，這些電源軌可以分為4組：
• 1 V模擬（3個電源軌）
• 1 V數字（6個電源軌）
• 2 V模擬（2個電源軌）
• 2 V數字（4個電源軌）
圖7.集成在現成評估板上的AD9213高速DAC的標準PDN。
分析：噪聲要求
我們探討的優化解決方案使用兩個µModule穩壓器（LTM8024和LTM8074）和一個LDO后置穩壓器取代LTM4644-1 µModule四通道開關和兩個線性穩壓器。
圖8.在2.6 GHz載波頻率下，AD9213高速ADC的1 V模擬電源軌和2 V模擬電源軌的PSMR。

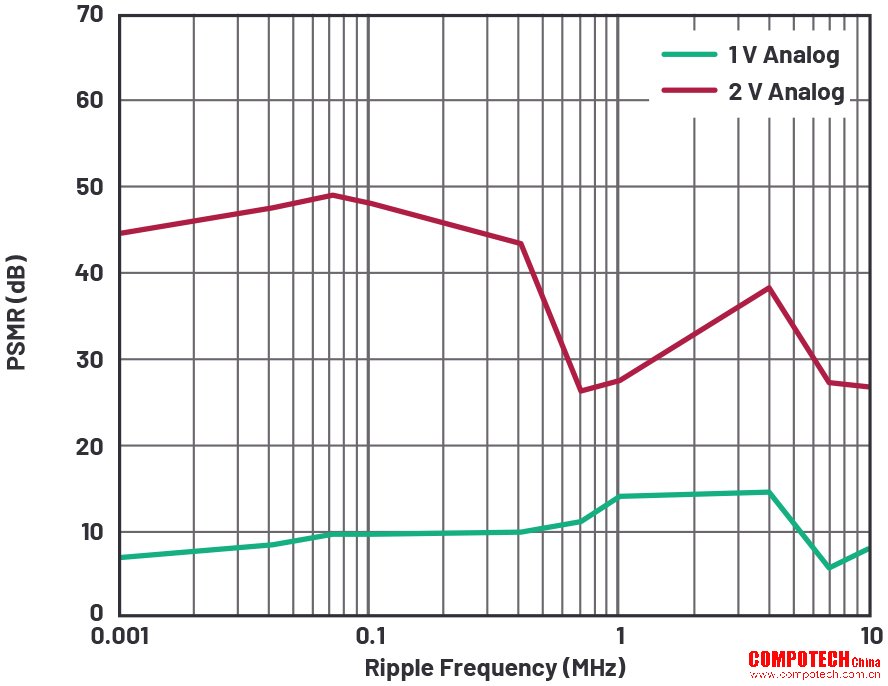

圖8顯示在2.6 GHz載波頻率下，AD9213的1 V模擬電源軌和2 V模擬電源軌的PSMR結果。1 V模擬電源軌的PSMR比2 V模擬電源軌更低，所以它更加敏感。

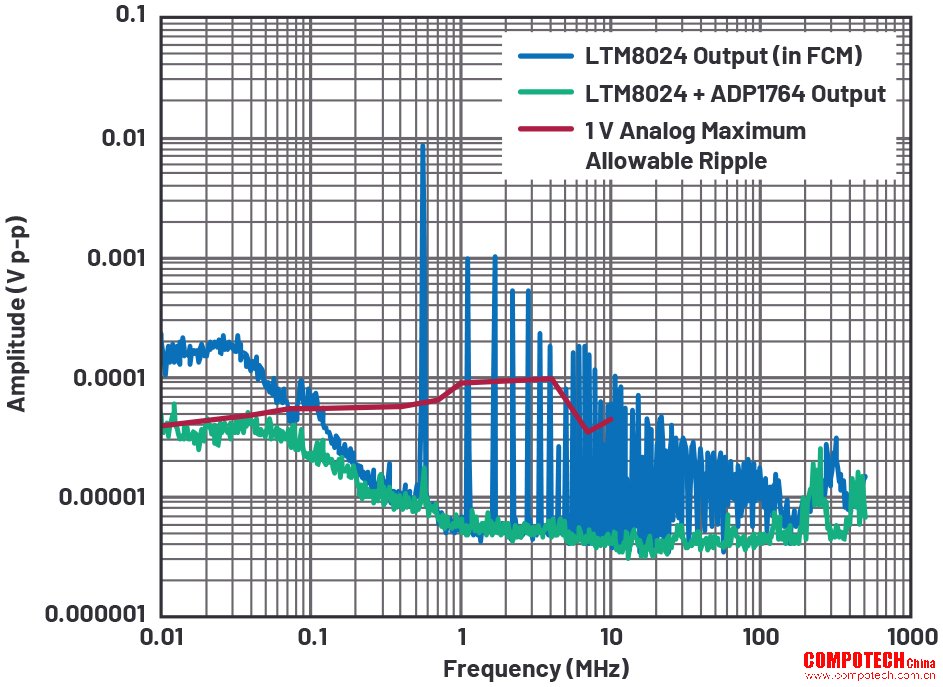

圖9顯示LTM8024（帶和不帶LDO穩壓器）在強制連續模式(FCM)下的頻譜輸出。圖中還顯示最大允許電壓紋波閾值的疊加不會在AD9213輸出頻譜的–98 dBFS本底噪聲中產生雜散。直接為1 V模擬電源軌供電時，LTM8024輸出中未經濾波的1/f噪聲和基波開關雜散超過了最大允許紋波閾值。
為LTM8024添加 ADP1764 LDO后置穩壓器可將1/f噪聲、基本開關紋波及其諧波降低至最大允許紋波閾值以下，如圖9所示。 需要在線性穩壓器輸入端提供一些裕量電壓。在本例中，從LTM8024輸出1.3 V至后置穩壓器的輸入。這個300 mV符合LDO穩壓器的推薦裕量電壓規格，同時能夠最大限度降低其功率損耗；比標準解決方案使用的500 mV更為合適。
圖9.LTM8024頻譜輸出與1 V模擬電源軌的最大允許紋波閾值之間的關系。

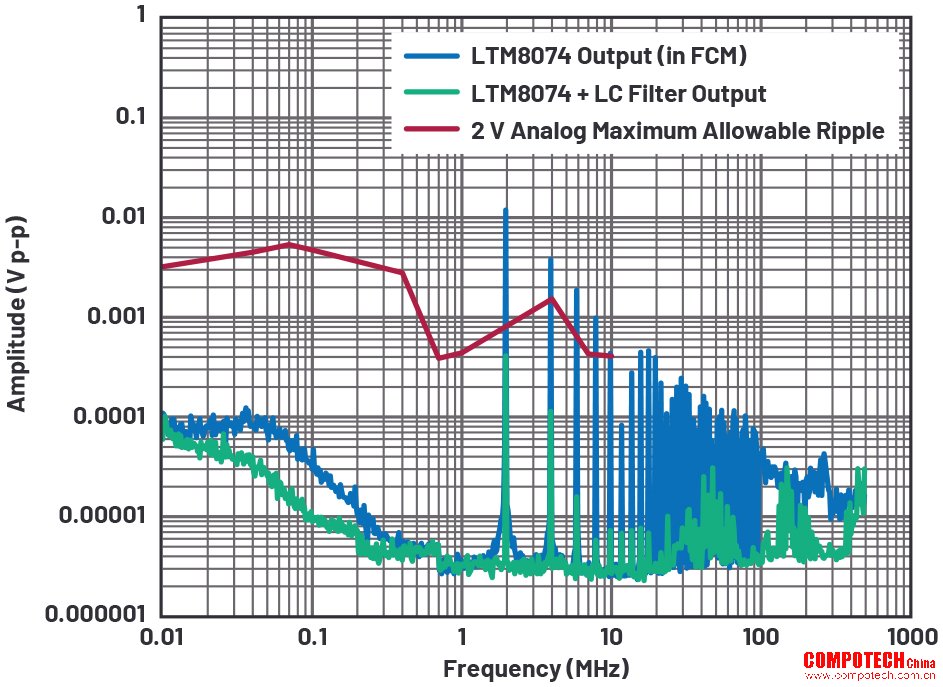

對于2 V電源軌：圖10顯示LTM8074 µModule穩壓器（帶和不帶LC濾波器）在強制連續模式下的頻譜輸出。圖中也顯示了最大允許電壓紋波閾值。此閾值代表電源紋波電平，當超過該值時，DAC載波信號中的邊帶雜散將出現在AD9213輸出頻譜的–98 dBFS本底噪聲上方。這里，與1 V模擬電源軌類似，直接為2 V模擬電源軌供電時，穩壓器開關雜散會超過最大允許紋波閾值。但是，不需要LDO穩壓器，而是由LTM8074輸出端的LC濾波器將開關雜散降低至最大允許紋波閾值以下。
圖10.LTM8074頻譜輸出與2 V模擬電源軌的最大允許紋波閾值之間的關系。
結果：優化PDN
圖11顯示根據電源靈敏度評估結果得到的優化配電網絡。與標準解決方案一樣，它使用三個功率IC；在本例中，分別是LTM8024、LTM8074和ADP1764。在該解決方案中，LTM8024 µModule穩壓器VOUT1由ADP1764進行后置調節，以便為相對敏感的1 V模擬電源軌供電。1 V數字電源軌直接由LTM8024的VOUT2供電。與AD9175 DAC類似，AD9213的數字電源軌對電源噪聲不太敏感，因此可以直接為這些電源軌供電，并且不會降低DAC動態性能。帶有LC濾波器的LTM8074為2 V模擬和2 V數字電源軌供電。
圖11.AD9213高速ADC的優化PDN。

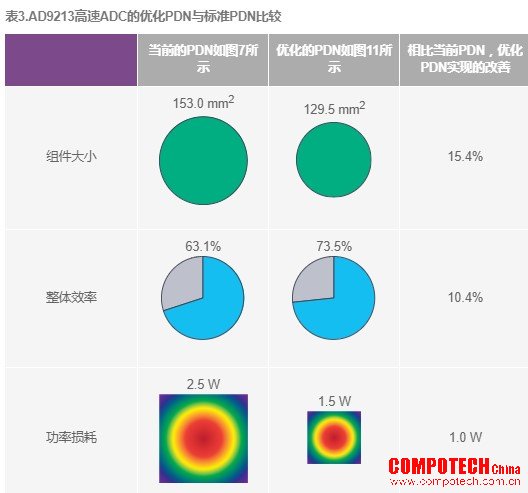

表3比較了優化PDN與現成標準PDN的性能。如圖7所示，標準PDN使用一個四通道降壓開關和兩個LDO穩壓器。組件大小減小15.4%，效率從63.1%提高到73.5%，整體節能1.0 W。

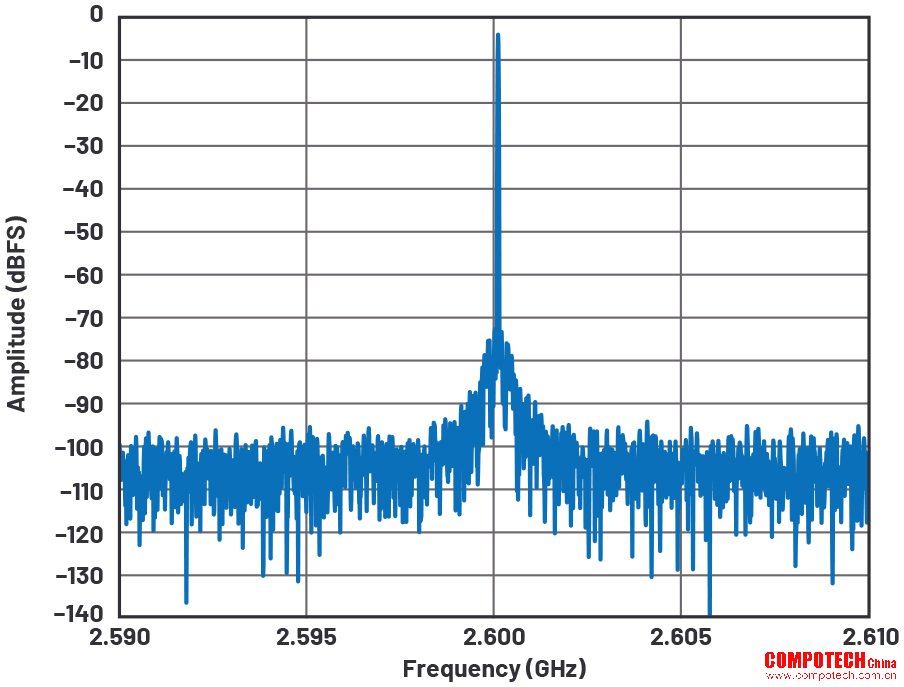

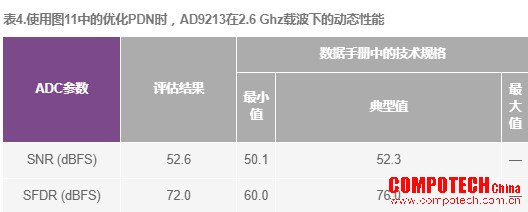

為了驗證優化PDN的性能，從SFDR和SNR兩個方面對AD9213進行評估，并檢查載波周圍邊帶雜散的FFT輸出頻譜。結果顯示，SNR和SFDR的性能在數據手冊給出的技術規格限值范圍內，如表4所示。圖12顯示AD9213的FFT輸出頻譜，其載波頻率很干凈，沒有可見的邊帶雜散。
圖12.使用圖11中的優化PDN時，AD9213的FFT頻譜（2.6 GHz、–1 dBFS載波）。
結論
高性能數據轉換器的現成評估板中包含配電網絡，旨在滿足這些信號處理IC的噪聲要求。即使這些評估板在設計時經過了仔細考量，配電網絡仍有改進的空間。本文研究了兩種PDN：一種適用于高速DAC，一種適用于高速ADC。與標準PDN相比，我們的優化方案在空間要求、效率，尤其是重要的熱性能方面都有所改進。通過使用替代設計，或當前不可用的器件，可以進一步改善某些參數。請繼續關注"電源系統優化"系列文章，包括RF收發器的PDN優化。
參考電路
1 Patrick Errgy Pasaquian and Pablo Perez, Jr。"優化信號鏈的電源系統 — 第1部分： 多少電源噪聲可以接受？" 模擬對話，第55卷第1期，2021年3月。
Delos, Peter。"電源調制比揭秘：PSMR與PSRR有何不同？" ADI公司，2018年12月。
Delos、Peter和Jarrett Liner。"改進的DAC相位噪聲測量支持超低相位噪聲DDS應用" 模擬對話，第51卷第3期，2017年8月。
"數據轉換基本指南" ADI公司。
Umesh Jayamohan。 "為GSPS或RF采樣ADC供電：開關與LDO" ，ADI公司，2015年11月。
Limjoco、Aldrick、Patrick Errgy Pasaquian和Jefferson Eco。 "Silent Switcher µModule穩壓器為GSPS采樣ADC提供低噪聲供電，并節省一半空間" ADI公司，2018年10月。
Eco, Jefferson和Aldrick Limjoco。"鐵氧體磁珠揭秘" 模擬對話，第50卷第1期，2016年2月。
Umesh Jayamohan。 "高速ADC電源域非常見問題解答" 模擬對話，第52卷第2期，2018年5月。
