用于車輛跟蹤系統的集成電源解決方案



                                        本文作者：Celso Aron

                                              點擊：

                                        2021-05-31 13:19








                                        前言：









         簡介







        車輛跟蹤系統(VTS)通常安裝在汽車和卡車中。VTS使用全球定位系統(GPS)等技術提供有關車輛的速度、位置和方向的實時信息。







        要確保VTS可靠工作，需要配備穩健的DC-DC電源。電源的設計必須能夠防止系統出現常見的汽車故障，如負載突降、冷啟動、反極性以及ISO 7637-2和ISO 16750-2中描述的其他具有破壞性的潛在瞬變。







        此外，如果車輛掉電，系統必須能夠切換至備用電池以確保持續運行。最后，汽車電源必須符合汽車電磁干擾(EMI)標準，特別是CISPR 25的要求。







        為了應對這些挑戰，ADI公司開發了EVAL-ADVTS4152-EBZ電源解決方案，這是一款適用于車輛跟蹤系統的高性能、簡化電源解決方案。




        圖1.EVAL-ADVTS4152-EBZ電源解決方案評估板





        集成解決方案







        EVAL-ADVTS4152-EBZ電源解決方案集成三個主模塊：LT4356-1浪涌抑制器、高效LT8609A降壓穩壓器和LTC4040電池備用電源管理器。這三個模塊相互配合，向VTS等下游電子設備提供可靠高效的電源。







        EVAL-ADVTS4152-EBZ與標稱12 V或24 V系統兼容，旨在提供輸出5 V、3 A連續電流。當汽車電池掉電時，系統會自動從單節鋰離子電池(Li-Ion)或磷酸鋰鐵(LiFePO4)電池切換到備用電源。

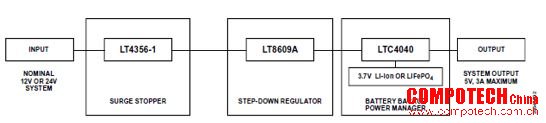

        圖2.EVAL-ADVTS4152-EBZ功能框圖







        表1.EVAL-ADVTS4152-EBZ電氣規格










        參數




        測試條件/注釋




        最小值




        典型值




        最大值




        單位








        輸入

































        工作范圍




        適合12 V和24 V電源系統

































        主電源




        6.5




        12或24




        38




        V













        電池




        2.7









        5




        V








        正浪涌保護



















        200




        V








        反向保護









        -40














        V








        輸出

































        電壓









        4.5









        5.5




        V








        紋波




        輸出 = 5 V、2 A

































        主電源12 V（降壓模式）









        3.842









        mV













        電池3.6 V（升壓模式）









        9.522









        mV








        電流
