[FAQ]呼吸機/醫用鼓風機設計支持和資源

本文作者：德州儀器點擊： 2020-05-09 10:17

前言：

我們所處的時代充滿挑戰，TI時刻準備為您提供幫助。如果您需要有關如何設計呼吸機或其他醫療設備的資源，我們的團隊可助力您加快系統的設計。

您可以通過以下方式聯絡我們：
? 點擊常見問題底部的紅色“答復”按鈕，發表評論，與我們進行互動。
? 致電或發送電子郵件至您當?shù)氐牡轮輧x器現場應用工程師（FAE）（如適用）。
? 可通過客戶支持中心與我們聯系，以電話、對話或網頁表格等形式獲得支持。

我們正在開發符合以下規格的呼吸機/醫用鼓風機的參考設計。如果您覺得有幫助，請使用上述方法與我們聯系，我們將直接與您共享設計文檔。

呼吸機/醫用鼓風機的參考設計規格：
? 輸入電壓范圍：6-28V（12V-24V系統）
? 具有無傳感器FOC驅動的鼓風機電機驅動器，峰值6A
? 雙通道雙向電磁閥驅動器，每通道12V，400mA
? 四通道單向電磁閥驅動器，每通道12V，400mA

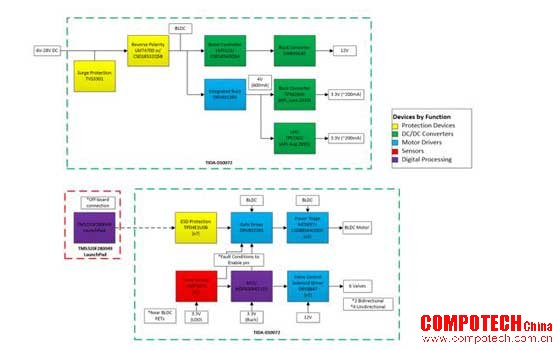

呼吸機/醫用鼓風機參考設計框圖

此外，我們的呼吸機頁面提供了用于呼吸機的子系統參考設計。

我們還推出了針對醫療系統中常見的設計挑戰資源。以下信息供您快速瀏覽，并查看是否與您的設計相關。

電機驅動設計資源：
? 高速無刷電機（0.2s內1k至10k RPM）（參考設計）
? 高速無傳感器（> 100krpm）（參考設計）
? 電磁閥驅動器（參考設計）
? 電機驅動器板布局的最佳實踐（應用報告）

評估模塊	電流額定值	LaunchPad™支持
BOOSTXL-DRV8323RS	15A	LAUNCHXL-F28027F, LAUNCHXL-F28069M
BOOSTXL-DRV8320RS	15A	LAUNCHXL-280049C
BOOSTXL-DRV8305EVM	15A	LAUNCHXL-F28027F, LAUNCHXL-F28069M
BOOSTXL-DRV8301	10A	LAUNCHXL-F28027F, LAUNCHXL-F28069M

電源管理設計資源：
? 用于開關電源設計的電源設計工具WEBENCH®（設計工具）
? 低噪聲大電流LDO選型指南（產品選型指南）
? 350W CCM PFC，效率> 98％（參考設計）

模擬信號鏈設計資源：
? 濾波器設計工具（設計工具）
? 通用放大器子電路（應用簡介）
? 使用高精度溫度傳感器進行溫度補償（應用簡介）
? 低功耗濕度和溫度數字儀表（參考設計）

其他設計資源：
? 呼吸機子系統參考設計
? PCB熱計算器可幫您估算采用外露焊盤封裝的器件的結溫（設計工具）
? 加入德州儀器在線支持社區，與TI專家一起尋找解決方案并獲得幫助。
