面向物聯網系統的ST連接芯片組或模塊可破解射頻設計難題

本文作者：Vishal GOYAL 點擊： 2020-05-08 17:53

前言：

引言

Stastita[1]預測，到2025年，物聯網設備數量將超過750億，遠遠超過聯合國預測的2025年全球81億人口數量[2]。物聯網可能是科技公司的最大推動力量之一。物聯網設備最重要的特點便是聯網。

無線聯網的設備通過射頻無線電、天線和相關電路將電信號轉換為電磁波，反之亦然。設計人員有兩個選擇可實現該電路：a)使用射頻芯片組并設計相關的射頻部分；b)使用已經安裝了射頻芯片組和相關射頻部分的模塊。在本文中，我們將比較這兩種方法，并幫助設計人員做出明智決定。

使用芯片組和模塊的射頻部分

采用芯片組方式實現的射頻部分由射頻IC、天線、巴倫和濾波器、匹配網絡、晶振、以及其他無源器件組成。下面是使用意法半導體的BlueNRG BLE SoC的參考實現原理圖

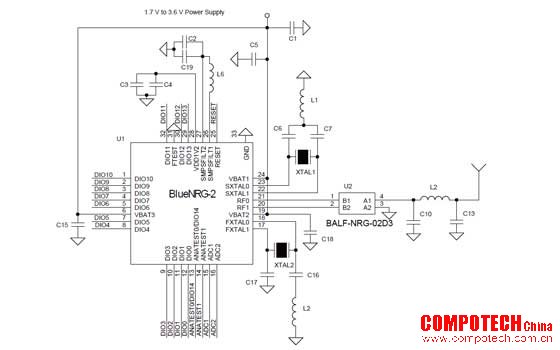

圖1：BlueNRG-2 參考原理圖

使用模塊方法的實現要簡單得多。與圖1相同的電路也可以使用現成的模塊來實現。下面是意法半導體的BlueNRG-M2SA模塊的引腳分配和內部框圖。該模塊是利用BlueNRG-2 SoC和相關電路實現的。

圖2：BlueNRG-M2SA引腳分配和內部框圖

芯片組方法與模塊方法的比較

在選擇合適的方法時，要考慮三個主要方面：a)上市時間，b)認證，c)成本。我們將對每個方面進行回顧，以便從邏輯上理解透徹。

上市時間

使用芯片組設計射頻部分的步驟如下：
i) 設計原理圖和布板
ii) 請PCB制造商制板
iii) 焊板
iv) 微調無源器件的值，以優化性能
v) 訂購模塊的所有組件，然后生產出模塊
vi) RF測試和認證

基于芯片組設計的射頻部分幾乎要花費3 - 6個月時間。它還需要多種資源，如射頻設計師、供應鏈和多個服務合作伙伴，如PCB制造商和EMS公司。該方法適用于大批量生產，但不適用于原型制作和小批量生產。

模塊則是為快速上市而設計的。使用模塊添加連接不需要具備任何RF專業知識。無線連接比較簡單，就像一個模塊化的即插即用組件，因為設計師得到一個現成的射頻部分，模塊化的實現非常快。因此，設計人員可以非常快速地將自己的產品推向市場。這對于原型制作和小批量生產尤其重要。

認證

幾乎任何電子設備都要經過通用放射測試。此外，配有射頻部分的器件也被視為有意放射體。因此，它們需要額外的認證，以確保它們放射的功率不會超過允許值，或干擾其他設備或頻段。在這方面，沒有全球通用的認證，每個國家或地區都有自己的標準。通常這些標準是相似的，但是它們?nèi)匀恍枰ㄟ^申請和相關過程。

此外，大多數射頻技術（如BLE、Wi-Fi或GPRS）都必須符合特定組織制定的標準。所以，它們也要通過這些認證。例如，意法半導體的BlueNRG SoC和BlueNRG-M2SA 模塊的認證過程。

藍牙低功耗設備需要通過藍牙技術聯盟（管理藍牙標志使用的機構）的認證。它們還需要獲得不同國家和地區的RF認證。一些國家和地區確定的認證有FCC（美國）、RED（歐洲）、WPC（印度）、IC（加拿大）、SRCC（中國）、以及Type（日本）。

由于模塊已經經過測試并被認證為輻射裝置，通過模塊實現的設計無需再做輻射裝置認證，可被視為所用模塊的派生設備。下面是芯片組方法和模塊化方法的成本比較。

認證	項目	基于芯片組	基于模塊	預計節約
藍牙	測試	8000	0	8000 €
藍牙	列表	8000	8000	8000 €
CE	安全	3500	3500	2000 €
	EMC EMC	2500	2500
	RF RF	3500	1500
FCC		4000	1500	2500 €

認證過程耗時、繁瑣且成本高昂。如果產量夠大，可以通過規模經濟來分攤成本，但對小批量產品來說，分攤成本過高。

費用

本文已經討論了成本的一些要素。一般來講，成本包括
- 電路設計成本
- 設計人員成本、供應鏈成本和生產成本
- 認證成本
- 機會成本

一般來說，如果年產量超過100-150K件，或者產品的形狀不允許采用專用模塊，這些成本是合理的。

意法半導體提供的模塊

意法半導體是世界領先的半導體公司，生產各種低功耗射頻器件和模塊。意法半導體提供的射頻芯片組和相關模塊見下表

技術	IC	模塊	說明
BLE	BlueNRG-MS網絡處理器	BlueNRG-M0A BlueNRG-M0A	全功能 / 低功耗
	BlueNRG-MS網絡處理器	BlueNRG-M0L BlueNRG-M0L	低成本
	BlueNRG-2應用處理器	BlueNRG-M2SA BlueNRG-M2SA	全功能 / 低功耗
	BlueNRG-2應用處理器	BlueNRG-M2SP BlueNRG-M2SP	低成本
RF SubGhz 433MHz, 868Mhz, 915Mhz	SPIRIT1小無線	SPSGRF-868/915 SPSGRF-868/915	內置天線
RF SubGhz 433MHz, 868Mhz, 915Mhz	SPIRIT1小無線	SPSRFC-433/868/915 SPSRFC-433/868/915	UFL連接器，用于外部天線

一個需要考慮的非常重要的方面是，上面提到的所有芯片組和模塊均已納入10年長期供貨計劃。這意味著如果一家公司在其設計中使用了這些組件，那么意法半導體將從產品發布之日起的10年內持續提供這些組件，或提供完全兼容的替代品。

結論

如果終端設備的形狀不能適應模塊或產量非常大，則應采用芯片組方法以期實現合理的設計成本、生產成本和認證成本。如果公司希望專注于自己的核心競爭力并避免射頻設計的麻煩，模塊化方法應該是首選。模塊化方法也是原型制作和小批量生產的首選。如本文所述，意法半導體是低功率射頻技術領域的領軍企業，為各種應用場景提供廣泛的芯片組和模塊。

[1] https://www.statista.com/statistics/471264/iot-number-of-connected-devices-worldwide/
[2] https://www.usatoday.com/story/news/world/2013/06/13/un-world-population-81-billion-2025/2420989/
