微型數據轉換器如何通過更小尺寸為您帶來更多價值

本文作者：Gavin Bakshi 點擊： 2019-12-19 15:53

前言：

作者：Gavin Bakshi （注：Kaustubh Gadgil和Robert Schreiber合撰此技術文章。）

隨著系統尺寸越來越小，每平方毫米的印刷電路板（PCB）面積都至關重要。與此同時，隨著對數據需求的增加，則需要監視更多的傳感器。

本文將討論如何顯著減少PCB占用空間，增加通道密度以及最大限度地發揮其他組件和功能與TI微型數據轉換器高度集成的優勢，從而以更小的尺寸創造更多的價值。

第一個優點：PCB占用空間更小
和封裝技術的進步使得電子元件變得越來越小。

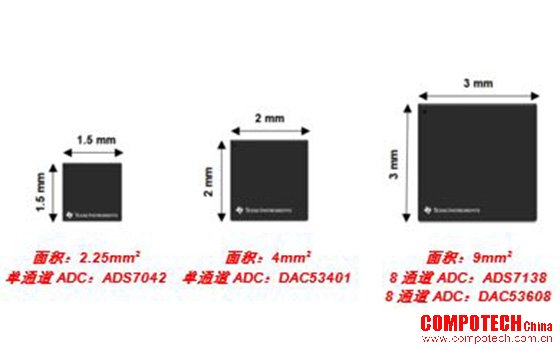

如圖1所示，TI最新的單通道ADC（ADS7042）占用空間為2.25mm2，幾乎是十年前同類ADC的一半。同樣，TI最新的單通道DAC（DAC53401）是十年前同類DAC的四分之一。同樣，對于多通道應用，TI最新的8通道ADC（ADS7138）和DAC（DAC53608）的占用空間均為9mm2（每個通道約1mm2）。

圖1：TI的更小數據轉換器

這些微型數據轉換器可以減少空間受限設計的PCB尺寸，或可將更多通道集成到相同的PCB尺寸中，或兩者兼有。

優點2：集成模擬功能
許多系統使用分立元件和無源元件來實現各種模擬功能，如信號調節、偏置和比較器。由于TI的小型數據轉換器集成了這些功能，它們可以消除許多分立和無源元件，從而減小了PCB的尺寸，簡化了設計，并且提高了性能和可靠性。

此類集成的一些例子包括：

• 外部組件更少

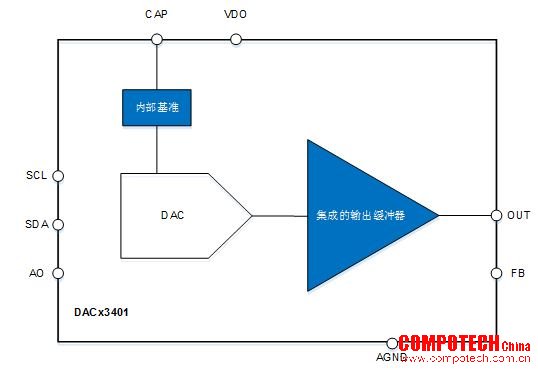

如圖2所示，DAC53401集成了輸出緩沖器和內部基準，節省了PCB面積和成本。

圖2：DAC53401中的集成基準和緩沖器

另一個例子是圖3所示的ADS7138。對于大多數應用，ADS7138在輸入端不需要驅動放大器，因而可再次節省PCB面積和成本。

圖3：ADS7138不需要外部放大器

• 偏置電壓產生（固定和可變）

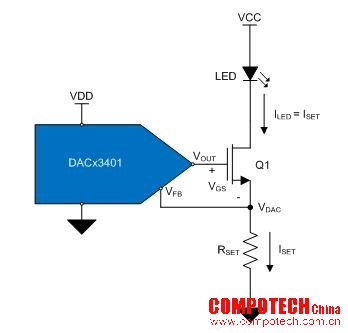

DAC53401的電可擦可編程只讀存儲器（EEPROM）和壓擺率控制特性為產生固定或可變的偏置電壓提供了良好條件。圖4所示為一個照明應用的示例。

圖4：偏置LED的DACx3401

模擬和數字比較器
比較器通常被用在這樣的系統中:因為當電流、電壓和溫度等任何關鍵信號偏離其預期范圍時，它會立即向主機控制器發出警報。此比較器應具有快速響應時間和能夠避免誤報。

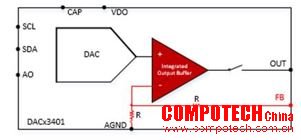

如圖5所示，單獨反饋引腳（FB）可以讓您把DAC53401當作帶可編程閾值電壓的模擬比較器使用。

圖5：DACx3401可以訪問其內部放大器反饋路徑

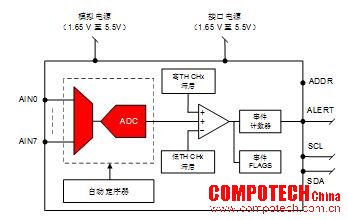

如圖6所示，ADS7138將數字比較器功能與可編程閾值、滯后和事件計數器等功能集成在一起，大大降低了錯報的可能性。

圖6：作為數字比較器的ADS7138

優點3：集成數字特征

更小的數據轉換器不僅可以進行遠程傳感器調節，還可以進行遠程數據處理。本地處理提高了遠程傳感器的性能，減少了報警時的響應時間，并釋放了中央處理器中的一些處理帶寬。

例子包括：

• 提高噪聲性能的輸出平均
如要減少系統中噪聲的影響，通常的做法是在短時間內平均傳感器讀數。如圖7所示，ADS7138可以平均多達128個樣本，能將噪聲的影響減少10倍以上。

圖7：ADS7138內部的平均特性

• 通用輸入/輸出（GPIO）

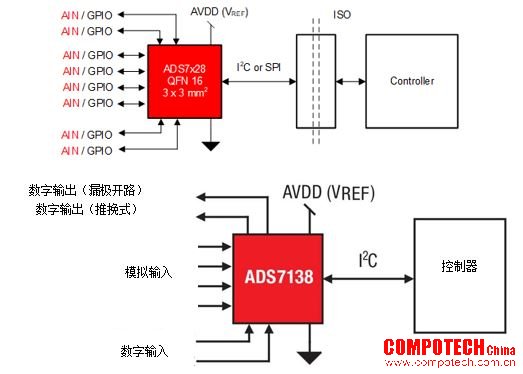

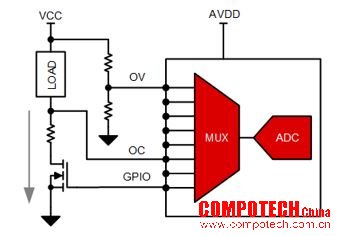

在許多系統中，檢測報警事件需要立即進行控制操作（如關閉加熱元件或打開危險指示器）。在ADS7138中，一些模擬輸入通道可以監測傳感器，而未使用的模擬輸入通道可以用作GPIO引腳。如圖8所示，被監測的傳感器可以本地控制GPIO引腳的狀態，或者使用I2C接口的中央處理器可以遠程控制狀態。

圖8：ADS7138: ADC和GPIO

波形產生

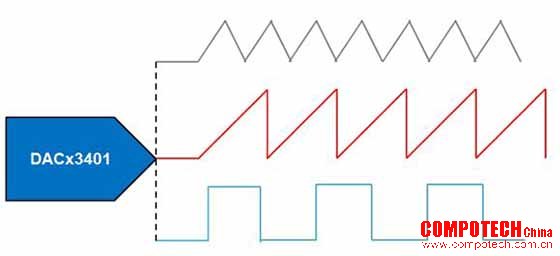

在某些系統中，您需要生成特定的波形以產生提示音（如在醫療應用中）或創造LED呼吸效果（如在照明應用中）。像DAC53401這樣的DAC具有稱之為連續波形生成的特性，使您能夠生成三角形、正方形、梯形或鋸齒波，如圖9所示。

圖9：生成多種波形的DACx3401

• 循環冗余校驗（CRC）

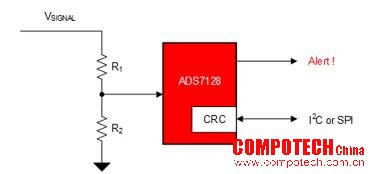

使用ADCs （如ADS7138）進行關鍵監測功能或冗余測量時，必須保持?jǐn)?shù)據完整性。如圖10所示，ADS7138通過在ADC和中央處理器之間的數據通信上執行CRC來實現這一點。

圖10：輸入和輸出數據上帶有CRC的ADS7138

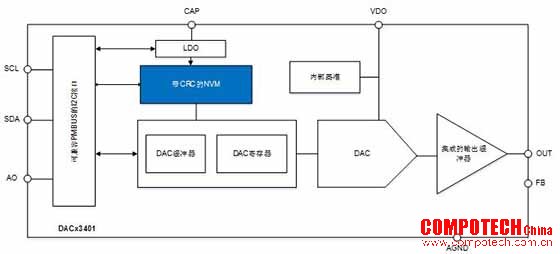

如圖11所示，DAC53401和DAC43401等DAC使用CRC來確保寫入或從非易失性存儲器或EEPROM加載的內容沒有損壞。

圖11：NVM上帶CRC的DACx3401

集成這些模擬功能和數字特性可能會導致集成電路更加復雜，但它可以通過添加處理和診斷能力大大減少整個系統的復雜性。

其他資源
1. 參閱DAC53401和DAC43401數據表。
2. 了解DAC53401和DAC43401如何為商業和汽車應用提供LED和激光二極管偏置解決方案。
3. 參閱ADS7138數據表。
4. 了解ADS7138如何使用數字比較器減少故障觸發。
