利用DLP? Pico?技術打造卓越的智能顯示體驗

本文作者：德州儀器點擊： 2019-10-18 16:10

前言：

隨著消費者不斷采用物聯網（IoT）解決方案將家庭內設備連接到外部和內部網絡，智能音箱將在越來越多的家庭中普遍應用。事實上，智能音箱市場可能會繼續保持高增長態勢；據Juniper Research預測，到2022年，Amazon Echo、Google Home、Apple HomePod和Sonos One等設備將在大多數美國家庭中普及。

常規智能音箱采用音頻進行反饋，但新一代稱為智能顯示的產品（或帶顯示功能的智能音箱）可以通過視覺內容（如講解視頻、食譜和照片）豐富用戶體驗。但是，大型LCD顯示難以封裝到緊湊的家用音箱中。DLP®技術通過投影來取代常規的LCD屏幕，從而為設計師帶來更多的可能。

智能顯示和虛擬助手如何協同工作

與汽車采用中控臺顯示類似，消費者要求其家庭信息和娛樂中心提供更多可視內容。

擁有簡化的可視界面可以增強當今智能音箱所提供的內容。顯示的圖像需要簡單，對觸摸交互的需求較小，因?yàn)橛脩敉ǔ闹辽賻子⒊咄獾木嚯x觀看它們。例如，當您說“Alexa，我的購物清單上有什么？”時，智能顯示應該顯示大而明亮的文字，以便從遠處輕松閱讀。圖1顯示了廚房中的視頻食譜。

圖1：廚房中具有顯示功能的智能音箱示例

智能顯示的獨特要求

投影的規格將取決于理想的顯示尺寸、顯示表面類型、集成到終端設備所需的外形因素以及投影單元和顯示表面之間的距離等因素。讓我們?cè)敿?xì)說明這些權衡因素：

• 投影表面：并非家中的所有表面都是顯示投影圖像的理想選擇。顏色、圖案和表面曲率（如廚房臺面或墻紙）可能會扭曲或遮擋圖像。更高的亮度和TI DLP IntelliBright™等算法可以幫助克服表面幾何形狀、顏色和圖案對顯示效果的影響。
• 模組尺寸：音箱的尺寸是主要的系統設計考慮因素。投影模組需要集成到形狀獨特和美觀的設計中。光學引擎的尺寸主要取決于其亮度、分辨率和投射比。DLP Pico™光學引擎非常緊湊，可以集成到智能手機或平板電腦中，而一些現有的100流明設計則小至50 cc。
• 亮度：由于智能顯示設備通常位于常走動的區域（如廚房或客廳）附近，因此它們需要兼具美感且不突兀。集成的平板電腦尺寸或更大的平板顯示通常不符合此標準。然而，DLP技術通過很小的芯片可以投影出大畫面的能力很好的解決了這一挑戰；例如，單個DLP芯片可以從大約45 mm×75 mm×15 mm（剛超過50 cc）的模塊生成清晰的30英寸圖像。

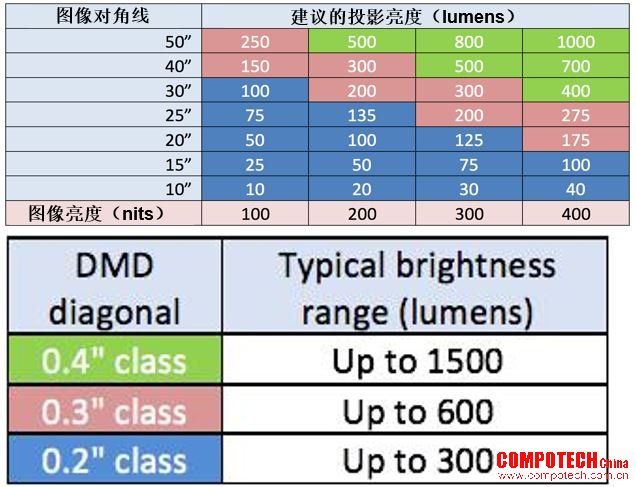

圖2根據圖像尺寸和不同的環境光照條件提供了投影模組的建議亮度值。

圖2：達到各種圖像亮度等級的建議投影模組亮度值

• 分辨率：所需的分辨率主要取決于要顯示的信息內容以及所需的圖像大小。低至nHD（640 x 360）的的分辨率可以用于簡單的圖形和視頻，而qHD（960 x 540）、720p（1280 x 720）或更高的分辨率則是更清晰顯示的首選。
• 投射比：所需的投射比取決于產品相對于圖像表面的位置。長焦投影鏡頭的投射比通常大于2：1。短焦投影鏡頭的投射比通常為0.8：1至1：1，超短焦投影的投射比小于0.5：1。短焦投影和短焦投影鏡頭非常適合投影表面非常靠近投影模組的設備。
•

用于智能顯示應用的DLP Pico芯片組

DLP Pico芯片組具有多種尺寸和分辨率，可適應不同的顯示尺寸、亮度要求和分辨率。微型投影提供多種智能顯示選項，包括：

• 超短焦投影
• 標準焦投影
• 表面投影
• 自由表面投影
• 互動

這些選項提供了可顯示圖像的表面類型的靈活性，并且可以設計為雙用途，例如在一臺設備中進行表面投影和超短焦投影。通過評估模塊評估DLP Pico顯示技術，開始您的設計。

其他資源
• 閱讀應用報告TI DLP顯示技術入門
• 下載超移動、低功耗DLP Pico® qHD參考設計。
• 開始使用適用于智能顯示的DLP 0.23 HD DMD。
• 有關設計智能音箱的更多信息，請參見白皮書“智能音箱基礎知識：權衡諸多設計因素”。
