2017年1月10日--凌力爾特公司 (Linear Technology Corporation) 推出多相同步升壓型 DC/DC 控制器 LTC3897，該器件具輸入浪涌抑制器和理想二極管控制器。升壓型控制器異相驅動兩個 N 溝道功率 MOSFET 級以降低輸入和輸出電容器要求，從而允許使用比同類單相方案小的電感器。同步整流提高了效率，減少了功率損耗并降低了散熱要求。具可調箝位電壓的輸入浪涌抑制器負責控制一個 N 溝道 MOSFET 的柵極，以避免器件遭受高于 100V 的高輸入電壓瞬變之損壞，并提供了浪涌電流控制、過流保護和輸出斷接功能。集成的理想二極管控制器驅動另一個 N 溝道 MOSFET，以實現輸入電壓反向保護和電壓保持或峰值檢測。
LTC3897 非常適合汽車、工業和醫療系統，在這類系統中，需要升壓型 DC/DC 轉換器以在小的解決方案尺寸中高效地提供大功率。例如，LTC3897 可配置為從汽車電池 (12V) 以高達 97% 的效率調節一個 24V/10A 輸出。LTC3897 在突發模式 (Burst Mode®) 運行時的 55µA 低靜態電流可進一步延長電池工作壽命，并在輕負載時最大限度降低功耗。LTC3897 本身在 4.5V 至 65V 的輸入電壓范圍內工作，峰值為 75V。該器件可調節一個高達 60V 的輸出電壓，而強大的內置可調型 5V 至 10V 柵極驅動器則能夠快速地轉換大的邏輯電平或標準門限 MOSFET 柵極。
在保持有效應用中，輸入電壓可能超過穩定的輸出電壓，在這類應用中，LTC3897 允許同步 MOSFET 保持連續接通，以便輸出電壓以最低功耗跟隨輸入電壓。LTC3897 的電流模式控制架構運用 75kHz 至 850kHz 的可鎖相頻率，或運用在 50kHz 至 900kHz 范圍內可調的固定頻率。此外，該器件具有可調逐周期電流限制功能，并用一個檢測電阻器或監視電感器 (DCR) 兩端的電壓降來實現電流檢測。LTC3897 的升壓控制器、浪涌抑制器和理想二極管可獨立地關斷。此外，LTC3897 提供了可調軟啟動和電源良好輸出，并在 –40°C 至 125°C 的工作結溫范圍內保持 ±1% 的基準電壓準確度。
LTC3897 采用 TSSOP-38 和 5mm x 7mm QFN-38 封裝。3 種溫度級版本都已開始供貨，擴展溫度級版本在 –40 至 125°C 范圍內運行，工業級和高溫汽車級版本在 –40°C 至 150°C 范圍內運行。千片批購價為每片 5.50 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3897。

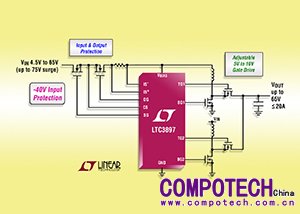

照片說明：具輸入和輸出保護的多相同步升壓型控制器
性能概要： LTC3897
• 該 IC 具有很寬的輸入工作電壓范圍：4.5V 至 65V，75VPK
• 浪涌抑制器工作時，可應對高于 100V 的瞬態
• 輸出電壓高達 60V
• 輸入電壓反向保護至 ?40V
• 用于升壓型轉換器的浪涌電流控制、過流保護和輸出斷接
• 具可調箝位電壓的輸入浪涌保護
• 內置理想二極管控制
• 55µA 靜態電流
• 兩相運行降低所需輸入和輸出電容并降低噪聲
• 用于邏輯電平或標準門限 FET 的可調柵極驅動電平 5V 至 10V
• 無需外部自舉二極管
• 用于同步 MOSFET 的 100% 占空比能力
本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
