近日，我們有幸采訪到已經退休的清華大學周祖成教授，請他講述25年前中國EDA行業的崢嶸歲月及清華與新思的珍貴往事。
周祖成教授曾任清華大學教授、博導，微波與數字通信國家重點實驗室EDA室主任，深圳清華大學硏究院EDA實驗室常務主任，深圳市軟件協會集成電路專業委員會會長，中國通信協會通信專用集成電路專業委員會主任，《中國集成電路大全》叢書編委會成員，中國研究生EDA競賽發起人兼秘書長。
以下是根據周祖成教授口述整理的回憶錄。
新思的一份心意
90年代，中國在半導體領域走了一段彎路，當時太強調制造的重要性，但實際上半導體是一個很長的產業鏈，龍頭是設計，而EDA工具則處于設計前端。當時，周祖成教授意識到EDA工具對中國IC設計的重要性，經過多番努力將EDA工具引入，讓中國半導體產業經歷了從PCB到IC設計質的改變和升華。
90年代，中國在半導體領域走了一段彎路，當時太強調制造的重要性，但實際上半導體是一個很長的產業鏈，龍頭是設計，而EDA工具則處于設計前端。當時，周祖成教授意識到EDA工具對中國IC設計的重要性，經過多番努力將EDA工具引入，讓中國半導體產業經歷了從PCB到IC設計質的改變和升華。
1994年，我的一個工程師學生帶我去見了時任新思科技副總陳志寬博士。當時他拿出一封信，說是新思的一份心意。結果我打開一看，是要捐贈給清華大學的一共20套Design Compiler。我有一個學生，他當時在美國飛利浦，正好剛買了一套，他跟我說過Design Compiler很先進，25萬美金一套。我當時就很吃驚，這么大個禮。
新思科技在人民大會堂舉辦向清華大學捐贈的儀式
后來，新思科技在人民大會堂舉辦了向清華大學捐贈的儀式。當時人民大會堂還剛開始對外開放，在那里舉行儀式是一種很特殊的榮譽，儀式規模也很大，且當天還在中央臺報道了。
清華師生開始使用新思EDA工具
作為電子設計工程師，跨界是有一定難度的。跨什么？跨半導體這個“欄桿”，電子設計工程師不專于半導體能不能設計芯片？能！借助于EDA工具！
作為電子設計工程師，跨界是有一定難度的。跨什么？跨半導體這個“欄桿”，電子設計工程師不專于半導體能不能設計芯片？能！借助于EDA工具！
1995年，在清華大學成立了“清華大學——新思科技高層次電子設計中心”，清華大學關志誠副校長、金國藩院士和陳志寬博士都出席了掛牌儀式，陳博士當天下午還在清華大學主樓后廳作了“高層次設計——HLD”的學術報告。
設計中心很快就變成了北京地區乃至全國最好的EDA實驗室，除了有Design Compiler、PHB等EDA工具，軟件門類齊、數量多之外，全部安裝在Sun公司贈送給清華實驗室服務器上，確實很氣派。

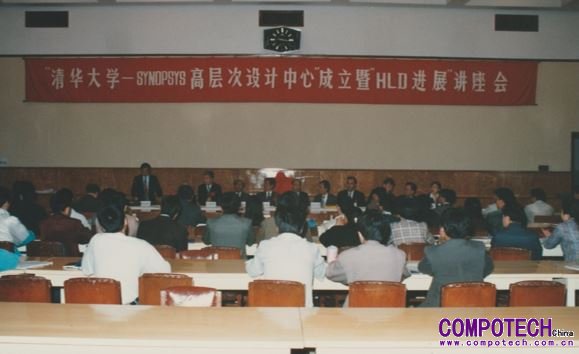

“清華大學——新思科技高層次電子設計中心”掛牌儀式
后來，我們開始成套成套出芯片，不只是做電路仿真，做的是協議描述(通訊協議)，以及一些標準的制定，比如像數字電視標準。在整個信息產業里面，分為上游、中游和下游。上游產業高端把協議、標準和算法，映射到一個可以實現的架構設計出來，實際上就擁有了知識產權。
例如，1997年到1998年，我們做中國數字電視標準，就在一個EDA平臺上，把數字信道交織算法(LDPC)和調制算法(OFDM)，從發射到接收的雙信道就作成一個環，仿真驗證。這從根本上改變了電子工程師設計的思路，它是一種綜合性的設計，沒有工具是不行的。
時任新思科技副總陳志寬博士作“高層次設計——HLD”學術報告
所以是一個本質上的飛躍。當時叫中國數字電視標準，后來就叫清華標準。這其中就體會到HLD是非常有用的，這個算法到架構的映射也是我們當時提出來的。
讓更多人受益于EDA
當時，在“國際電子報”上，每周一個整版(6000余字)，持續半年，介紹電子設計自動化和相關的EDA工具、設計語言(VHDL和VerilogHDL)、通信和計算機的各種國際標準和設計規范，在國內起到了很好的普及作用。
當時，在“國際電子報”上，每周一個整版(6000余字)，持續半年，介紹電子設計自動化和相關的EDA工具、設計語言(VHDL和VerilogHDL)、通信和計算機的各種國際標準和設計規范，在國內起到了很好的普及作用。
要把這些EDA工具用好，當時的任務是很重的。既要給高校的師生科研教學用，也要給機械電子工業部各個研究所的技術人員培訓使用，讓師生和技術骨干學習用EDA工具做設計。面向全國，包括機械電子部(現在工信部)所有的技術人員，分期分批到清華培訓。
借助于工具，我們開始了通訊系統的專用集成電路(ASIC)設計。從通訊系統的準同步復接(PDH)開始設計PDH的片子，然后同步復接SDH的一套片子。應該說有了這些工具以后，最明顯的就是我們從過去純粹的(PCB)板級系統設計，轉變成了整個系統集成的通信專用集成電路設計。為了培訓這些工具的使用，設計中心做了大量的工作。

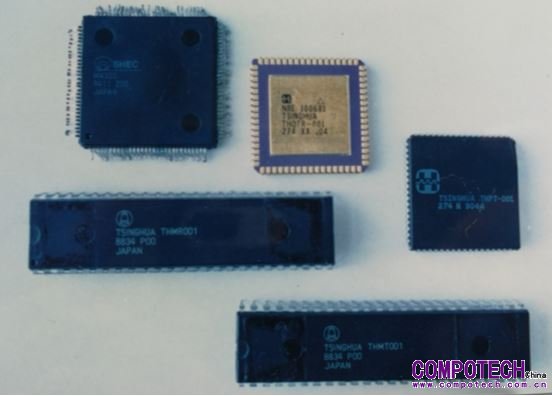

當年用新思科技EDA工具設計的芯片
1996年，為了推動8個集成電路產業化基地建設，我們接到任務要寫集成電路設計自動化的方法學，專門介紹使用工具進行設計。這對于當時國內普及EDA，非常重要。當年國防工業出版社就出版了這套教材，我寫的設計自動化方法學作為集成電路系列叢書之一。
除了編寫教材，還要培養人才。當時清華有一條線，是5寸、3微米的線。我在那里實習制作過一個三極管，心里比較高興，至少我也對集成電路工藝知道一點皮毛了，再跟學生講課的時候就比較生動了。當時我們還從新思科技得到了大量原版的國外集成電路設計的書，比如新思科技工藝庫版圖，給學生看一看非常有好處。
當時新思科技有一位來自臺灣的工程師，我在清華給他辦了場講座，花一個多小時講“VHDL”，跟我們有很大差別，因為他搞過設計，把“VHDL”聯系設計語言講，很生動；而我們的老師自己沒有用過高級語言描述進行設計，就把VHDL當作語言在講。
后來我到深圳去建設高層次設計中心，到深圳之后，因為跟企業家接觸比較多，深圳清華研究院的EDA設計中心，成了他們可以借鑒的模式。李東生建立的TCL實驗室、張瑞敏成立的海爾集成電路設計中心、九十年代設立的華為EDA實驗室都參考了我們的模式。原來在信息產業界的企業們，通過使用EDA工具，跨界進入了集成電路設計行業。
周祖成教授及陳志寬博士
新思科技總裁兼聯席CEO陳志寬博士由衷感謝周祖成教授多年來為EDA進入中國所作的努力，讓新思科技有幸一同參與了過去25年來中國集成電路設計產業的飛躍，目前已有超過10家中國半導體設計公司躋身全球Fabless 50強，業績取得了長足的進步。
正是有一批像周祖成教授這樣心系桃李、具有前瞻超越意識、并付諸一生事業的前輩們，積跬步而至千里，筑起中國集成電路現代設計業的通途，也讓我們這一代人受益和感動。
