摘要：隨著SerDes芯片集成度，復雜度，傳輸速率的不斷提高，傳統的自動化測試系統已經無法滿足SerDes測試速率需求。為解決該測試難題，通過Nautilus UDI方案的導入，成功得實現了32 Gbps SerDes在93000平臺上量產測試。本文將介紹Nautilus UDI方案是如何實現高速SerDes測試的,包括UDI結構,輸入時鐘設計，Load board設計，socket選型等多個測試環節。
關鍵詞：SerDes; 93000; 32 Gbps
32 Gbps SerDes High Speed I/O Production Test Solution
Cao Xurong，Fang Yanfeng，Wang Yeqing
（Advantest China Co. Ltd,Shanghai 20170327）
Abstract: With the development of SerDes at integration, complexity and transmission data-rate, the traditional automatic testing system is unable to meet the testing demand of data rate of high speed I/O. In order to solve the test problem, it is achieved to test 32 Gbps SerDes high speed I/O on 93000 platform through the introduction of the Nautilus UDI solution. In this paper, we will introduce how to realize 32 Gbps SerDes testing with Nautilus UDI Solution, including UDI structure, Reference clock design, load board design and socket.
Key words: SerDes; 93000; 32 Gbps
0 引言
隨著信息通信技術的發展，對數據傳輸的速率、效率要求越來越高，傳統并行接口的速度已經達到一個瓶頸，速度更快的串行接口是技術發展趨勢。于是原本用于光纖通信的SerDes技術成為了高速串行接口的主流。

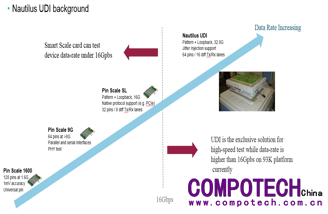

SerDes自動化測試受制于測試系統傳輸速率限制及硬件設計，導致SerDes測試遠遠落后SerDes芯片的發展。愛德萬經過多年的研發及高速IO測試經驗的積累，基于93000平臺研發出了一套完善的,最高速率支持到32.8 Gbps測試方案（Nautilus UDI），彌補了16G-32.8 Gbps SERDES高速IO自動化測試的空白。如圖1：93000平臺提供了支持最高速率速率為9 Gbps, 16 Gbps, 32.8 Gbps多種傳速速率SerDes測試方案。
圖1：93000 0-32G傳速速率測試方案
1 SerDes
SerDes是英文Serialize (串行器)/De-Serialize (解串器) 的簡稱。它是一種主流的時分多路復用(TDM)、點對點(P2P)的串行通信技術。即在發送端多路低速并行信號被轉換成高速串行信號，經過傳輸媒體(光纜或銅線)，最后在接收端高速串行信號重新轉換成低速并行信號[1]。日常見到的消費類電子產品中的PCIE、SATA等接口即是SerDes技術的應用案例。
SerDes主要由PLL組成時鐘模塊, 控制模塊，發射器和接收器組成（如圖2所示）。為了解決測試難題及降低測試成本，如今的SerDes還添加了偽隨機碼（PRBS）產生器, 偽隨機碼（PRBS）檢驗器和環回路徑等模塊輔助測試。
圖2：SerDes結構
2 SerDes測試
SerDes測試主要分BIST測試和high speed I/O測試。BIST測試主要依賴于芯片內部的測試模塊，測試芯片功能是否正常，其主要特點是測試效率高，成本低，對load board等硬件制作要求低，但無法測試芯片的特性，測試覆蓋率相對較低，并且無法失效定位。而High speed I/O測試基本可以滿足所有SerDes測試需求，測試覆蓋率高，但是對于硬件制作要求高，測試成本高。
SerDes High speed I/O 依據測試模塊可分成接收器測試和發送器測試兩大部分。接收器性能指標主要有：靈敏度測試，抖動容忍度測試，skew測試，阻抗測試等。發送器性能指標主要有：輸出幅度測試，眼高，眼寬測試，上升下降時間測試，抖動測試（TJ，RJ/DJ）,眼圖測試，共模電壓測試，skew測試，阻抗測試等[2]。
3 Nautilus UDI方案
Nautilus UDI（下面我們簡稱UDI）方案如圖3所示，93000發送4路8 Gbps信號至UDI，經UDI內部MUX合成成1路32 Gbps信號至芯片，結合芯片內部偽隨機碼檢驗器實現接收器測試。芯片內部發射器發送32 Gbps 信號，通過DEMUX分解成4路8 Gbps信號后，被93000采樣測試分析，實現了發射器測試。借助芯片parallel loop back模型[3]，在實際的量產中我們通常以環回眼圖測試來覆蓋接收器和發送器。UDI測試速率為16G~32.8 Gbps (未來最高速率可達64 Gbps) ，能夠支持最多16組接收器和發射器測試。
Nautilus UDI（下面我們簡稱UDI）方案如圖3所示，93000發送4路8 Gbps信號至UDI，經UDI內部MUX合成成1路32 Gbps信號至芯片，結合芯片內部偽隨機碼檢驗器實現接收器測試。芯片內部發射器發送32 Gbps 信號，通過DEMUX分解成4路8 Gbps信號后，被93000采樣測試分析，實現了發射器測試。借助芯片parallel loop back模型[3]，在實際的量產中我們通常以環回眼圖測試來覆蓋接收器和發送器。UDI測試速率為16G~32.8 Gbps (未來最高速率可達64 Gbps) ，能夠支持最多16組接收器和發射器測試。
圖3：UDI測試方案模型
3．1 Nautilus UDI工作原理
UDI主要由MUX和DEMUX 2部分電路組成。MUX內置1個4：1多路復用器（如圖4所示），通過RX_CLK（4 Ghz）x2倍頻時鐘控制第一級2：1復用器，實現AC, BD合成，經過X4倍頻時鐘控制第二級2：1復用器后轉換成ABCD。再通過一個輸出幅度（0～1200mV）可調的放大器及10db衰減器作為輸出(0~260mV)，滿足了測試接收器靈敏度功能及精度需求。RX_CLK除了提供復用器觸發時鐘外，通過在RX_CLK上增加抖動的方式來實現在輸出信號上添加抖動，從而達到測試接收器容忍度的目的。DEMUX結構和MUX近似，內置1個1：4多路解復用器，并且在DEMUX前增加了一個無源的均衡器，使因路徑插損造成畸變的信號更平坦，降低因路徑造成的碼間干擾。
圖4：MUX和DEMUX結構
3．2芯片輸入時鐘
SerDes對于參考時鐘有較高的要求，輸入時鐘的RJ會被SerDes混入，無法測試出芯片真正的Jitter， 如圖5所示使用RJ=1ps的參考時鐘（SerDes要求RJ<400fs），眼圖散點太多無法保證測試穩定性。為此我們選用了一個標準化模塊Jitter Attenuator Module（簡稱JAM），通過93000對其可編程控制，實現了不同頻率時鐘輸入降噪處理，經過JAM后的參考時鐘RJ降低到300fs以內（如圖6），掃描的眼圖沒有散點（如圖7），保證了量產測試穩定性。
圖5:RJ=1ps系統時鐘條件下，PLB眼圖
圖6: JAM輸出時鐘相位噪聲指標
圖7: 使用JAM作系統時鐘PLB眼圖
3.3 Load Board 設計
SerDes高速IO接口測試，對發射和接收管腳外圍電路的信號完整性要求是很高的，稍有不慎，就會導致測試結果出現巨大誤差。對于SI規則我們提出了以下幾點：
1） 對于TX,RX全鏈路（包含過孔）的TDR要求是單端阻抗50Ω±5Ω,差分阻抗要求100Ω±10Ω。
2） 需要考慮封裝因素，做到以lane間的衰減相等代替原先只考慮Load board的走線的等長。
3） 對于Load Board的材質，盡量使用介電常數小的材質，如Roger,Megtron6,Necole等，介電常數越小，線損衰減也越小[4]。
4） 全鏈路采用高速布線的要求（線寬，間距需滿足一定比例，信號包地處理等）。
5） Load board設計完成之后必須使用“3D”仿真，以滿足S21>-3db@15GHz;S21>-6db@30GHz的要求。
3.4 Socket選擇
Socket也是測試過中比較重要的部分，主要有pogo pin和導電膠2種材質，Pogo pin的socket耐用性好，高低溫差異不大，適合量產使用。導電膠 socket 由于加工工藝特性，信號衰減小，適合高頻測試，但是由于其不耐磨，無法滿足大批量生產的需要，所以只適合特性測試。
4測試結果
應用UDI的方案我們對32 Gbps SerDes芯片進行了PRBS15 Loopback測試，UDI測試的眼寬眼高分別為19ps,270mV(圖8)，和DCA量測結果(圖9)基本保持一致。
圖8：UDI眼圖SHMOO掃描
圖9：DCA 實測結果
5 結論
Nautilus UDI方案提供是一套實現高速I/O接口特性測試及量產測試自動化的完善方案，一經推出即得到許多國內外客戶的認可，并且與國內某知名半導體公司合作，實現了多個25～32G Bps SerDes芯片的穩定量產，相信未來能夠幫助更多還在為高速SerDes測試而困擾的客戶解決高速I/0測試這個難題。
參考文獻：
[1] SERDES 百度文庫．201-07-17[引用日期2016-12-26]
[2] 劉瀟驍,SerDes電路的可測性集成設計與機臺測試，《國防科學技術大學》, 2013
[3] D. Keezer, D. Minier, P. Ducharme and A. Majid, “An Electronic Module for 12.8 Gbps Multiplexing and Loopback Test,” IEEE International Test Conference 2008.
[4] Eric Bogatin. Signal and Power Integrity - Simplified, Second Edition. Upper Saddle River, New Jersey: Prentice Hall. 2009. ISBN 978-0-13-234979-6.
