KLA-Tencor為尖端集成電路器件技術推出全新量測系統

本文作者：KLA-Tencor 點擊： 2017-03-22 09:29

前言：

全面工藝控制提升先進的多重曝光和EUV光刻技術

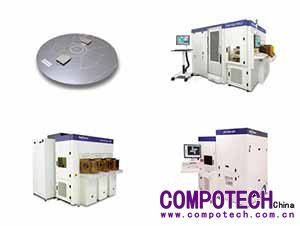

2017年3月14日--KLA-Tencor公司（納斯達克股票代碼：KLAC）今天針對10納米以下（sub-10nm）集成電路（IC）器件的開發和批量生產推出四款創新的量測系統：Archer™600疊對量測系統，WaferSight™ PWG2圖案晶片幾何特征測量系統，SpectraShape™ 10K光學關鍵尺寸（CD）量測系統和SensArray® HighTemp 4mm即時溫度測量系統。這四款新系統進一步拓寬了KLA-Tencor的獨家5D圖案成像控制解決方案™應用，提升了包括自對準四重曝光（SAQP）和極紫外線（EUV）光刻在內的先進圖案成像技術。

“領先的器件制造商正面對著極為嚴苛的圖案成像規格。”KLA-Tencor首席營銷官Oreste Donzella指出：“為了解決圖案成像的誤差，芯片制造商需要量化工藝變化，區分變化產生的原因并從根源解決問題。今天發布的全新量測系統可以為客戶提供關鍵的數據，幫助工程師落實光刻工藝中曝光機的具體校正，以及蝕刻、薄膜和其他工藝模塊中的工藝改進。我們推出了全新的疊對量測，圖案晶片幾何特征，光學關鍵尺寸和即時溫度測量等系統，這對于推動193i多重曝光性能和早期EUV光刻基準數據收集等方面都極為關鍵。”

Archer 600采用全新光學系統和新型測量圖形，延伸基于圖像的疊對誤差量測技術，幫助先進的邏輯電路和內存芯片制造商實現小于將3nm（sub-3nm）的疊對誤差。創新的ProAIM™圖形技術可以容忍更大的工藝變化，提升量測圖形反應的疊對誤差與器件本身疊對誤差的相關性，實現更精確的疊對誤差量測。 Archer 600的新型光學技術，包括亮度更高的光源和偏振模塊，能夠在不同的工藝層上（從薄光阻層到不透明阻擋層）提供更精確的疊對誤差反饋和控制。隨著產能的提高，Archer 600可以增加疊對誤差的采樣，提升校準曝光機以及識別產線工藝異常的能力。 Archer 600系統已經由全球多個代工廠，邏輯電路和內存廠商安裝運行，用于測量最先進的半導體器件。

WaferSight PWG2 提供有關晶片應力和形狀均勻性的全面數據，在膜沉積、退火、蝕刻及其他工藝制程中被用于檢測和匹配工藝參數。隨著產能的顯著提升， WaferSight PWG2可以在生產中增加晶片取樣，協助芯片制造商識別和修復由工藝引起的晶片應力變化，并消除隨之而來的圖案成像和良率問題。 WaferSight PWG2提供的晶片形狀數據還可以被前饋到曝光機，并用消除晶片應力所引起的疊對誤差，這對于3D NAND快閃內存器件的制造尤為重要，因?yàn)楹衲ざ询B技術可能造成晶片的變形。憑借業界獨特的垂直晶片支架，WaferSight PWG2可以同時測量晶片的前后表面，提供晶片平坦度和形貌數據，用以改進曝光機對焦的預測和控制。多家技術先進的IC制造商安裝了WaferSight PWG2系統，用于光刻控制的開發，以及在批量生產中優化和檢測各種半導體生產工藝。

SpectraShape 10K光學量測系統在蝕刻，化學機械拋光（CMP）和其他工藝步驟之后測量復雜IC器件結構的CD和三維形狀。為了全面表征器件結構，SpectraShape 10K采用了多項光學技術，包括橢圓測厚儀的全新偏振能力和多角入射，以及用于反射計的TruNI™照明新型高亮度光源。這些技術保證該系統可以精確地測量許多與FinFET和3D NAND器件相關的關鍵參數，例如CD、高度、SiGe形狀和通道孔弓形輪廓。 SpectraShape 10K具有比上一代產品更高的產能，這幫助客戶可以通過增加采樣實現更為嚴格的工藝控制，同時也可以滿足多重曝光技術所需的數目繁多的工藝檢測。 SpectraShape 10K深受晶片代工廠青睞，廣泛用于FinFET和多重曝光技術集成，此外，它們也在許多領先的存儲器廠商中被用于支持先進的3D NAND制造。

通過即時測量，SensArray HighTemp 4mm無線晶片為先進的薄膜工藝提供時間和空間溫度信息。與之前的產品相比，SensArray HighTemp 4mm具有更薄的晶片厚度，因此與更多類型的工藝設備相兼容，其中包括track，strip和物理氣相沉積（PVD）。在20 - 400°C的溫度范圍內，SensArray HighTemp 4mm可以量測溫度變化對工藝窗口和成型表現的影響，從而實現工藝優化和設備驗證。SensArray HighTemp 4mm晶片已被多個微處理器，DRAM和3D NAND的生產商用于薄膜工藝的調整和常規監控。

Archer 600、WaferSight PWG2、SpectraShape 10K和SensArray HighTemp 4mm與KLA-Tencor的5D Analyzer®高級數據分析系統相結合，支持實時工藝控制，并為工程監控分析提供有力工具。為了保持IC制造所需的高性能和高產能，KLA-Tencor的全球綜合服務網絡為Archer 600，WaferSight PWG2，SpectraShape 10K和SensArray HighTemp 4mm系統提供后援支持。有關四款新系統的更多信息，請參見5D Patterning Control Solution 網頁。

關于KLA-Tencor：
KLA-Tencor公司是全球領先的工藝控制及良率管理解決方案的設備供應商。該公司與全球的客戶合作，開發最先進的檢測和度量技術，致力服務于半導體，LED等相關納米電子工業。憑借一系列業界標準產品和世界一流的工程師與科學家團隊，公司超過40余年來持續為客戶打造卓越的解決方案。 KLA-Tencor公司的總部位于加利福尼亞州米爾皮塔斯市(Milpitas)，并在全球設有專屬的客戶運營和服務中心。更多相關信息，請?jiān)L問公司網站www.kla-tencor.com (KLAC-P)。
