Vishay新款模擬開關可節省系統空間并提高信號完整性

本文作者：Vishay 點擊： 2017-05-17 15:22

前言：

器件電阻低至0.37Ω，帶寬338MHz，采用小尺寸miniQFN16封裝

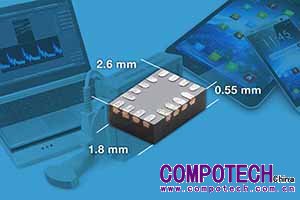

2017年5月17日--日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新款雙路單刀雙擲/四路單刀雙擲模擬開關---DG2788A。該開關在2.7V下的電阻低至0.37Ω，采用小尺寸2.6mm x 1.8mm x 0.55mm miniQFN16封裝。Vishay Siliconix DG2788A提高了電阻變化的平坦度、信號完整性和帶寬，減小了寄生電容，非常適合空間有限的消費、醫療和工業應用中的模擬和數字信號切換。

近似電阻值的對標器件的電阻平坦度為500mΩ，而今天發布的這顆器件的平坦度為10mΩ，使THD達到-100dB。另外，DG2788A的寄生電容CON為26pF，COFF為14.5pF，比對標器件低70%，-3dB帶寬為338MHz。開關的電壓范圍達5.5V，可用在常見的5V工業設計中。如果使用5V操作電壓，對標器件需要用更大的封裝尺寸，才能將電阻值降到0.5Ω以下。

DG2788A可對高頻寬擺幅脈沖信號進行路由。開關支持超過80MHz的軌到軌脈沖，負載電流大于200mA，非常適合形狀記憶合金(SMA)執行器等產品中的精密脈寬調制功率負載。這顆器件在智能手機和平板電腦、醫療設備、調制解調器和外設、數據存儲設備，微型照相機中的SMA光學成像穩定器中可以實現信號切換功能，可替代便攜式儀器、工業控制和自動化設備中的繼電器。

DG2788A有4個獨立的可選單刀雙擲開關和2個控制輸入。所有開關在兩個方向上都能良好導通，可用作復用器和解復用器。器件在做開關和斷電保護前能夠分?jǐn)嚯娐贰ｉ_關使用1.8V～5.5V的單電源供電，數字輸入的邏輯閾值為1.2V，確保與低電壓TTL/CMOS電路兼容。開關符合RoHS，ESD電壓大于2kV（人體模型），閂鎖電流達到per JESD78要求的300mA。

DG2788A現可提供樣品，并已實現量產，大宗訂貨的供貨周期為十周。

VISHAY簡介
Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1000 強企業”，是全球分立半導體（二極管、MOSFET和紅外光電器件）和無源電子元件（電阻器、電感器、電容器）的最大制造商之一。這些元器件可用于工業、計算、汽車、消費、通信、國防、航空航天、電源及醫療市場中幾乎所有類型的電子設備和裝備。憑借產品創新、成功的收購戰略，以及“一站式”服務使Vishay成為了全球業界領先者。有關Vishay的詳細信息，敬請瀏覽網站 www.vishay.com。
