東芝推出面向車載應用的5A 2通道H橋電機驅動IC

本文作者：東芝點擊： 2020-12-10 11:10

前言：

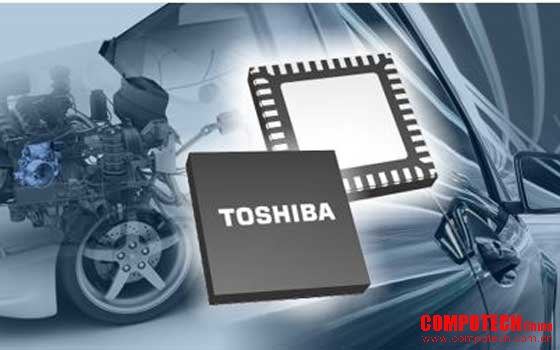

2020年12月10日--東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩種應用于電子節氣門等車載應用的直流有刷電機驅動IC——“TB9054FTG”和“TB9053FTG”。其中“TB9054FTG”采用可潤濕側翼VQFN封裝，“TB9053FTG”采用功率型QFN封裝。TB9054FTG現已提供樣品，預計在2022年3月開始量產；TB9053FTG將從2021年2月開始提供樣品，預計在2022年5月開始量產。

電子節氣門和各種車用閥門的H橋電機驅動用量正在增加，這刺激了對系統小型化和降低成本的需求。此外，第二代車載自診斷設備要求（OBDII）將于2022年監管落實，要求汽車電機驅動IC具備SPI通信功能。

今日推出的新型IC采用5A[1]2通道輸出驅動，有助于縮小貼裝面積。此外，并聯模式下也可以提供10A[1]單通道驅動。兩種驅動可以菊花鏈?zhǔn)竭B接，還具有僅通過SPI通信控制電機的功能。這兩種方法都有助于減少M(fèi)CU端口。新款電機驅動采用尺寸為6.0mm×6.0mm的小型QFN封裝，旨在滿足市場提出的系統小型化需求。

主要特性：

? 內置2通道H橋驅動

輸出驅動電路由低導通電阻的DMOS FET構成，實現了5A[1]2通道H橋驅動。并聯模式下也可以提供10A[1]單通道驅動。

? SPI通信

菊花鏈連接和僅用SPI通信進行電機控制都能減少M(fèi)CU端口數量，有利于實現系統小型化。

? 小型封裝

TB9054FTG：配備E-pad的小貼裝面積40引腳可潤濕側翼VQFN封裝

TB9053FTG：配備E-pad的小貼裝面積40引腳功率型QFN封裝

應用：

節氣門、各種發動機氣門、可折疊后視鏡和車身系統，包括電動門栓等車載應用。

主要規格：

器件型號	TB9053FTG／TB9054FTG
H橋通道數	2通道
適用電機	直流有刷電機
電機功能	正轉／反轉／制動
其他功能	PWM控制（Direct／SPI）、限流控制、 H側電流監測、診斷輸出、睡眠模式
錯誤檢測	過流、過溫、VBAT／VCC低壓、負載開路
工作電壓范圍	VBAT＝4.5V至28V VCC＝4.5V至5.5V VDDIO＝3.0V至5.5V
外部電源	三個電源（VBAT、VCC、VDDIO）
工作溫度	-40℃至125℃
封裝	TB9054FTG：P-VQFN40-0606-0.50 TB9053FTG：P-QFN40-0606-0.50 （尺寸：6.0mm×6.0mm）
可靠性	AEC-Q100認證
樣品提供	TB9054FTG：2020年12月 TB9053FTG：2021年2月
量產	TB9054FTG：2022年3月 TB9053FTG：2022年5月

注：

[1] 實際電機驅動電流取決于使用環境以及環境溫度、供電電壓等因素。

如需了解相關新產品的更多信息，請?jiān)L問以下網址：

TB9053FTG

https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices/detail.TB9053FTG.html

TB9054FTG

https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices/detail.TB9054FTG.html

如需了解相關東芝車載直流有刷電機驅動IC的更多信息，請?jiān)L問以下網址：

https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices/automotive-brushed-dc-motor-driver-ics.html

關于東芝電子元件及存儲裝置株式會社

東芝電子元件及存儲裝置株式會社，融新公司活力與經驗智慧于一身。自2017年7月成為獨立公司以來，已躋身通用元器件公司前列，為客戶和合作伙伴提供分立半導體、系統LSI和HDD領域的杰出解決方案。

公司24,000名員工遍布世界各地，致力于實現產品價值的最大化。東芝電子元件及存儲裝置株式會社十分注重與客戶的密切協作，旨在促進價值共創，共同開拓新市場，實現了超過7500億日元（68億美元）的年銷售額。公司期望為世界各地的人們建設更加美好的未來。

如需了解有關東芝電子元件及存儲裝置株式會社的更多信息，請?jiān)L問以下網址： https://toshiba-semicon-storage.com
