意法半導體：真事兒！STM32上可以跑Linux了

本文作者：徐俊毅點擊： 2019-11-13 13:40

前言：

意法半導體微控制器事業部STM32微處理器產品市場經理Sylvain RAYNAUD

自從2007年第一顆STM32 MCU問世，意法半導體的32位MCU業務就走上快速成長的道路，現已發展出了“F，G，L，H，W（字母順序排列）”多個系列數百種產品，從超低功耗到高性能，滿足從消費到工業等廣泛領域的應用需求，是目前全球數一數二的MCU供應商。

STM32系列的產品無一例外都使用了ARM Cortex-M架構，超低功耗采用Cortex-M0，而最高性能則使用Cortex-M7

隨著物聯網、智慧制造、智慧生活技術的發展，嵌入式應用對性能的需求也變得越來越高，ARM Cortex-M系列的性能局限越來越明顯。經過多年準備，意法半導體在今年開辟了新的產品線，首款產品STM32MP1于2019年早些時候發布，正式將Cortex A7架構引入STM32家族。STM32MP1系列采用了兩顆核心的異構架構，集成兩顆主頻650MHz的Arm Cortex-A7應用處理器內核和一顆運行頻率209MHz的高性能Arm Cortex-M4微控制器內核。

這是12年來，STM32家族首次引入Cortex-M系列以外的計算架構。

Cortex-M7 到 Cortex-A7 性能飛升

Cortex-M7：2014年ARM發布的全新Cortex-M架構，面向高端嵌入式應用，2016年采用Cortex-M7架構的STM32 H7問世，40納米工藝制造的，在400MHz運行頻率下，單核心性能達到865DMIPS。

STM32H7登頂嵌入MCU的性能之王的同時，也達到了在40納米工藝條件下，ARM公布的Cortex-M7架構的性能極限。那么Cortex-A7架構呢？

Cortex-A7：是定位于手機應用處理器的計算架構，2011年發布，ARM官方數據是28nm工藝，1.9DMIPS/MHz。STM32MP1系列首款產品的頻率為650MHz，換算下來的理論性能為1235DMIPS，相比STM32H7 單核性能高出至少40%！而STM32MP1提供了雙核版本，官方公布的性能達到了2470DMIPS，是STM32 H7的2.8倍！

但運行在650MHz這僅僅Cortex-A7架構起始頻率，要知道在手機中使用Cortex-A7架構處理器的運行頻率都在1GHz以上，而像紅米1S這樣的手機是直接采用了4顆Cortex-A7架構，主頻跑到了1.5GHz！也就是說，對于STM32MP1系列來說，Cortex-A7架構還有至少2~5倍的性能提升空間。

STM32MP1系列在性能上從一開始就甩開了MCU，是一顆貨真價實的處理器,因?yàn)樗獞?yīng)對更大的挑戰----運行在Linux系統上。

OpenSTLinux同步上線

STM32MP1強大的計算能力為運行一個嵌入式Linux系統提供了性能基礎，這與現在的嵌入式系統普遍被要求提供圖形界面有很大關系。無論消費、工業、醫療還是智能家居產品，具有嵌入式操作系統的圖形界面設備受到更多歡迎，因?yàn)閳D形界面不僅友好而且可以提供更多信息和操作。因此，與STM32MP1同時公布的還有主流開源Linux發行版OpenSTLinux Distribution。這讓設計人員可以省去嵌入式設計與操作系統對接的一系列麻煩。一顆Cortex-A7運行系統，而另一顆Cortex-M4專注傳感器信號、馬達控制等透過芯片的安全加密機制進行數據通信，還可以在Linux操作系統實現高達720P的圖形效果,這會節省下大量的系統級的調試驗證時間，而且節約人力。

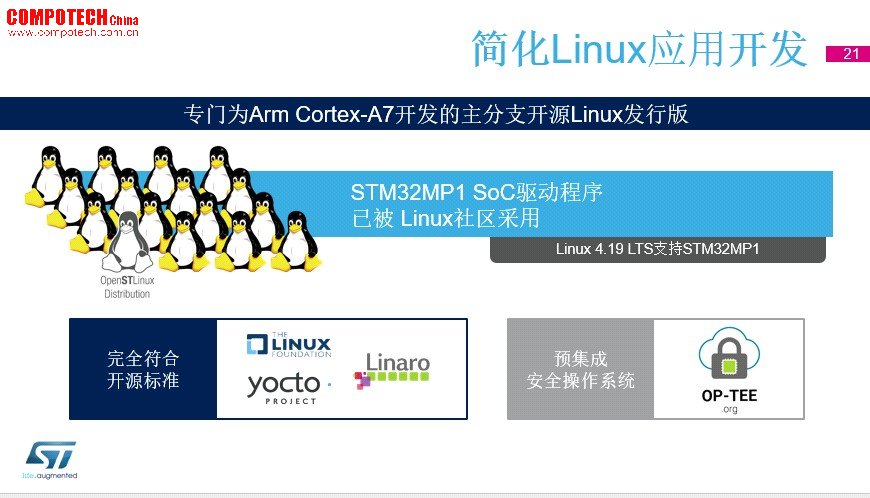

OpenSTLinux 發行版支持在STM32MP1的Cortex-A7內核上的開發項目，并包含Linux BSP板級支持包、內核、驅動程序、引導鏈和安全操作系統（OP-TEE：可信執行環境）等重要組件。OpenSTLinux現已通過了 Linux Foundation、Yoctoproject、Linaro等Linux社區的審批。該發行版包含在STM32MP1應用處理器內核上運行軟件所需的全部基本組件。

“STM32MP1中的Cortex-A7部分，使用OpenSTLinux開發包，可以保證系統軟件的穩定性。在Cortex-M4可重復使用以前的STM32Cube應用，這樣整體的STM32MP1就有一個完整的嵌入式軟件發行版給客戶”意法半導體微控制器事業部STM32微處理器產品市場經理Sylvain RAYNAUD說。

使用預集成的安全操作系統OP-TEE，設計人員可以使用免費使用加密OS的功能，讓系統在可信區域加密。

為了讓設計人員順利用好STM32MP1的開發平臺，ST專門開設了百科內容https://wiki.st.com/stm32mpu,無論初學者還是資深工程師都可以在這里找到想要的各種內容和工具。

除了Linux平臺，ST還與Witekio展開合作，將Android移植到STM32MP1上。Witekio董事長Yannick Chammings表示：“Witekio通過開發基于STM32MP1系列的完整軟件系統，從Linux或Android定制，到Qt HMI開發和云連接，陪同ST客戶開發物聯網創新項目。”

三秒喚醒圖形界面和萬分之四的待機功耗

STM32MP1針對功耗的優化做得非常細致，有全功率模式、分批功耗優化模式、待機模式三種情況。

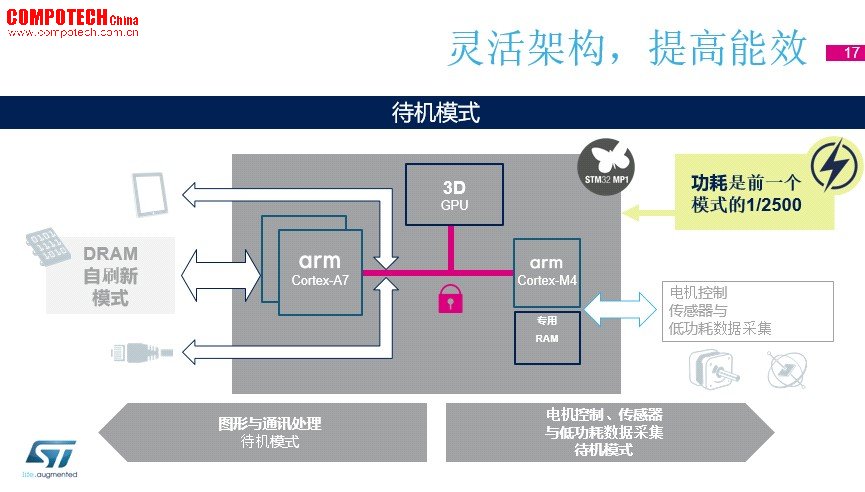

全速運行模式時Cortex-A7部分的核心頻率為650MHz，性能達2470DMIPS，同時雙核Cortex-A7 3D GPU部分開啟，可以提供3D圖形顯示能力，Cortex-M4運行在209MHz，性能達到260 DMIPS，這時整體功耗處于最大狀態；而運行在低功耗應用時，Cortex-A7核心處于待機模式，只有用Cortex-M4內核在運行，功耗只有全速模式的四分之一；而如果STM32MP1整體進入待機模式的情況，功耗只是前一個模式的1/2500。

“我們，從待機模式回到全速運行有一個很重要的關鍵因素，就是喚醒時間。 STM32MP1只需1秒回到Linux界面，只需要3秒回到Linux系統3D圖形應用界面”Sylvain RAYNAUD強調。

為實現精確的功耗控制，ST為STM32MP1系統配套了STPMIC1電源管理芯片。

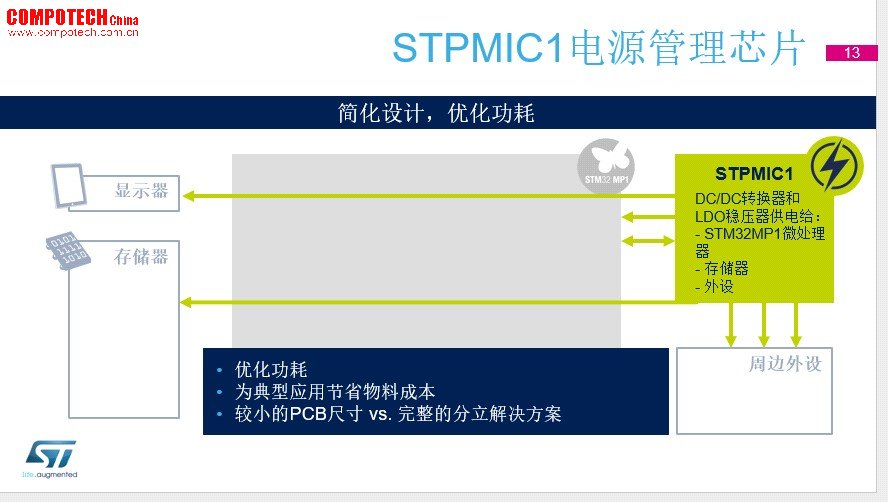

STPMIC1集成了四個DC / DC降壓轉換器、六個LDO穩壓器、一個DC / DC升壓轉換器，以及USB VBUS和通用功率開關，節省空間和BOM成本，為STM32MP1和電路板上的其它組件提供所需的電壓軌。STPMIC1采用功耗優化技術，是電池供電應用中的STM32MP1系列的理想配套芯片。

Sylvain RAYNAUD表示，STPMIC1可以幫客戶做到三個重要的點：一是優化客戶系統功耗；二是節省成本；三是可以達到更小PCB設計，讓設計更加精簡。

開發板

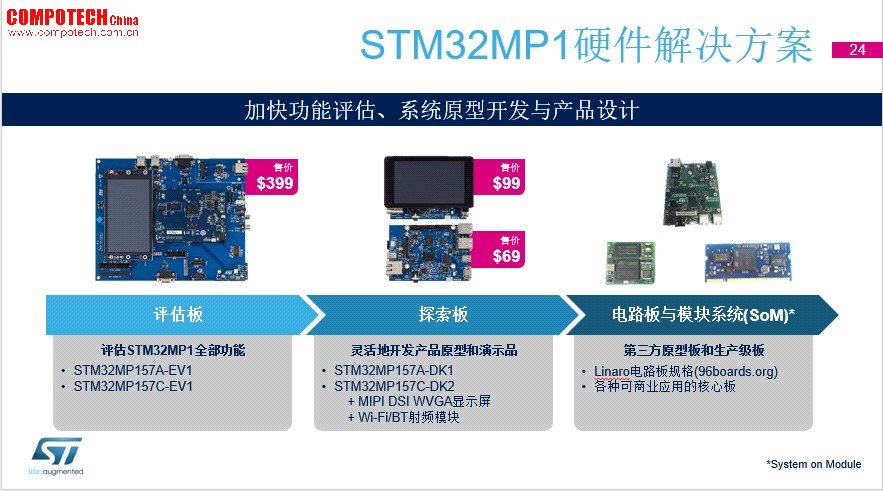

由于可以運行在linux系統上，所以這次STM32MP1的開發板是類似于樹莓派這樣的完整系統，十分方便設人員進行功能評估、系統原型開發與產品設計。STM32MP1提供兩套板子，一是全部功能板，包括兩套評估板，支持157A和157C，157C是安全加密功能升級的部分。探索板有兩套，一套是精簡的只有MP1+基本外設，還有一個相對完整的功能，配MIPI屏，以及配了Wi-Fi/BT射頻模塊，需要做無線連接的時候，可以以此為原型來開發。三套開發板近期可在STM32天貓旗艦店購買。

此外，除了ST官方提供的開發工具，第三方提供的開發板和各種可商業應用的核心板也已經陸續上市。

STM32MP1家族將持續壯大

STM32MP1系列開辟了全新的市場空間，STM32MP1系列將Cortex-M4和Cortex-A7組合得到了更具競爭力的MPU產品，設計人員可以透過OpenSTLinux得到大量標準化的工具和模塊，同時可以兼顧安全性，STM32以往的產品和工具也可以直接移植過來使用，對設計力量薄弱的中小型公司來說大大降低了產品原型的成本和門檻。

可以看出，STM32MP1這種異構的組合方式具有非常大的調整潛力，目前的組合可以滿足相當多的應用需求，未來隨著需求變化，ST可以調整多種組合方案滿足市場需求，加上超過10年的長期供貨保證，ST在物聯網、工業、智能家居MPU市場處于優勢地位。

“STM32MP1的研發不是在中國本土進行的，目前STM32MP1屬于高性能MCU部門，不排除未來單獨成為一個部門的可能”意法半導體微控制器部門技術市場經理 Jane YE葉潔珍說。

附錄：

STM32MP1系列微處理器集成兩顆主頻650MHz的Arm Cortex-A7應用處理器內核和一顆運行頻率209MHz的高性能Arm Cortex-M4微控制器內核。為防止MPU系統出現性能瓶頸和帶寬問題，STM32MP1支持經濟實惠的DDR SDRAM存儲器，包括DDR3、DDR3L、LPDDR2、533MHz的32/16位LPDDR3。此外，STM32MP1還支持各種閃存產品：eMMC、SD卡、SLC NAND、SPI NAND和Quad-SPI NOR閃存。

3D圖形處理單元（GPU）可實現基于OpenGL® ES2.0接口的高級HMI開發以及Linux和各種應用程序框架（包括Android Qt）的本機支持。STM32MP1支持60fps、高達WXGA的 24位并行RGB顯示器接口和運行頻率1Gbps的有2個數據通道的MIPI® DSI接口。

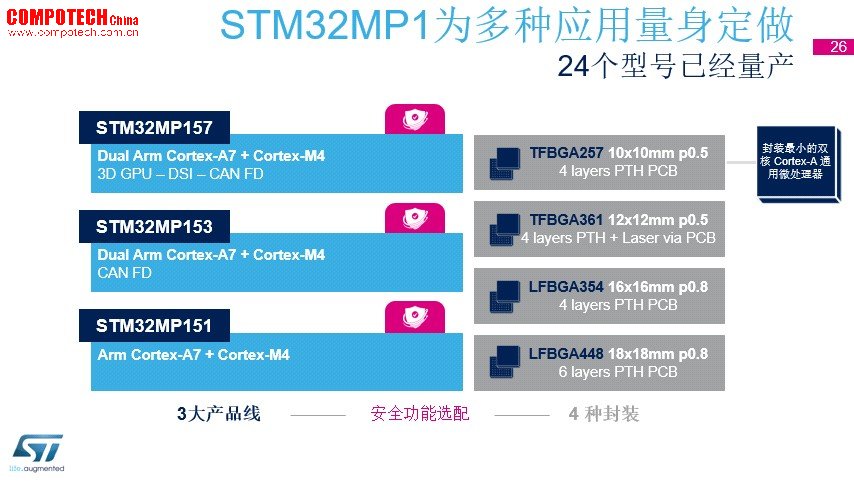

STM32MP1有為多種應用量身定做不同的封裝。STM32MP1有三條產品線：157、153、151。151配備了Cortex-A7+Cortex-M4；153是在151的基礎上增加了CAN FD和雙核Cortex A7；157是目前系列中性能最高產品，雙核Cortex-A7+Cortex-M4、3D GPU 以及CAN FD。還有可選配的安全功能，這三條產品線加上可選的增強功能可選就有了6個型號可供選擇。
