東芝推出高速導通小型光繼電器，可縮短半導體測試設備的測試時間

本文作者：helen 點擊： 2025-02-20 16:08

前言：

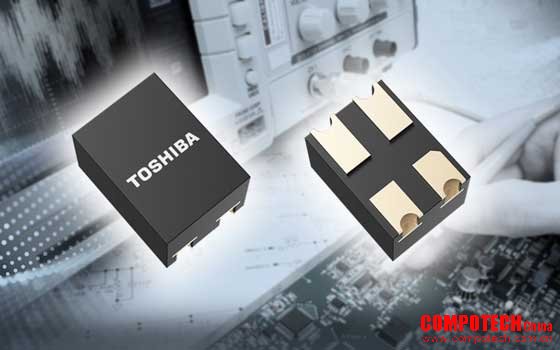

2025年2月20日--東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，最新推出采用S-VSON4T[1]封裝的光繼電器——“TLP3414S”與“TLP3431S”，具有比東芝現有產品更快的導通時間[2]。TLP3414S與TLP3431S的斷態輸出端電壓和通態電流額定值分別為40 V/250 mA和20 V/450 mA。該產品于今日開始支持批量出貨。

新型光繼電器通過提高輸入側紅外LED的光輸出并優化光電探測器（光電二極管陣列）的設計，可實現高效的光耦合，將導通時間最大值縮短至150 μs。TLP3414S的導通時間比東芝現有產品TLP3414縮短約50 %，TLP3431S的導通時間比東芝現有產品TLP3431縮短約62 %。

此外，當輸出打開時，這兩款產品的導通電阻會影響信號衰減（TLP3414S：最大值3 Ω，TLP3431S：最大值1.2 Ω）；當輸出關閉時，輸出電容會影響高頻信號泄漏（兩款產品均為典型值6.5 pF）。新產品與東芝現有產品[2]相當，確保了穩定的信號傳輸。

新產品適用于半導體測試設備中的引腳電子[3]應用，可在開關信號的同時以高精度高速測量待測設備（DUT）。

新產品由于采用小型S-VSON4T封裝，與東芝現有產品的VSON4封裝[4]相比表貼面積減少了約20 %，有助于實現半導體測試設備和其他設備的小型化。

東芝將繼續提供更多高性能產品，以滿足半導體測試設備對更高性能和更快速度的需求。

? 應用：

- 半導體測試設備（高速存儲器測試設備、高速邏輯測試設備等）

- 探測卡

- 測量設備

? 特性：

- 高速導通時間：tON＝150 μs（最大值）

- 低導通電阻：

TLP3414S RON＝3 Ω（最大值）

TLP3431S RON＝1.2 Ω（最大值）

- 小型S-VSON4T封裝：1.45 mm×2.0 mm（典型值），厚度＝1.3 mm（典型值）

? 主要規格：

（除非另有說明，Ta＝25 °C）

器件型號			TLP3414S	TLP3431S
封裝	東芝封裝名稱		S-VSON4T
	尺寸		1.45Í2.0（典型值），厚度＝1.3（典型值）
觸點類型			1-Form-A （常開）
絕對最大額定值	斷態輸出端電壓VOFF（V）		40	20
	通態電流ION（mA）		250	450
	通態電流（脈沖）IONP（mA）		750	1350
	工作溫度Topr（°C）		–40至110
	隔離電壓BVS（Vrms）	AC，60 s， R.H.≤60 %	500
耦合電氣特性	觸發LED電流IFT（mA）	最大值	3
	導通電阻RON（Ω）	典型值	2	0.8
		最大值	3	1.2
電氣特性	輸出電容COFF（pF）	典型值	6.5
開關特性	導通時間tON（μs）	最大值	150^[5]
	關斷時間tOFF（μs）		100^[5]
庫存查詢與購買			在線購買	在線購買

注：

[1] S-VSON4T封裝：1.45 mm×2.0 mm（典型值）

[2] 東芝現有產品TLP3414（額定值40 V/250 mA）和TLP3431（額定值20 V/450 mA），采用VSON4封裝

[3] 引腳電子（PE）：用于向待測設備（DUT）提供電源和測試信號，并判斷DUT的輸出信號的一種接口電路

[4] VSON4封裝：1.45 mm×2.45 mm（典型值）

[5] TLP3414S的測試條件：RL＝200 Ω、VDD＝20 V、IF＝5 mA，TLP3431S：RL＝200 Ω、VDD＝10 V、IF＝5 mA

相關信息

技術文章

具有高速開關的小型光繼電器

具有低電壓驅動和高工作溫度額定值的緊湊型光繼電器

如需了解有關新產品的更多信息，請?jiān)L問以下網址：

TLP3414S

https://toshiba.semicon-storage.com/cn/info/lookup.jsp?pid=TLP3414S

TLP3431S

https://toshiba.semicon-storage.com/cn/info/lookup.jsp?pid=TLP3431S

如需了解東芝隔離器和固態繼電器的更多信息，請?jiān)L問以下網址：

隔離器／固態繼電器

https://toshiba.semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html

如需了解有關新產品在線分銷商網站的供貨情況，請?jiān)L問以下網址：

TLP3414S

https://toshiba.semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP3414S.html

TLP3431S

https://toshiba.semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP3431S.html

*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。

*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。

關于東芝電子元件及存儲裝置株式會社

東芝電子元件及存儲裝置株式會社是先進的半導體和存儲解決方案的領先供應商，公司累積了半個多世紀的經驗和創新，為客戶和合作伙伴提供分立半導體、系統LSI和HDD領域的杰出解決方案。

公司22,200名員工遍布世界各地，致力于實現產品價值的最大化，東芝電子元件及存儲裝置株式會社十分注重與客戶的密切協作，旨在促進價值共創，共同開拓新市場，公司現已擁有超過7,971億日元（49.6億美元）的年銷售額，期待為世界各地的人們建設更美好的未來并做出貢獻。

如需了解有關東芝電子元件及存儲裝置株式會社的更多信息，請?jiān)L問以下網址：https://toshiba-semicon-storage.com
