Vishay推出采用eSMP?系列SMF（DO-219AB）封裝的全新1 A和2 A Gen 7 1200 V FRED Pt?超快恢復整流器

本文作者：Vishay 點擊： 2024-11-26 10:53

前言：

器件Qrr低至105 nC，VF為1.10 V，在降低開關損耗的同時，可降低寄生電容并縮短恢復時間

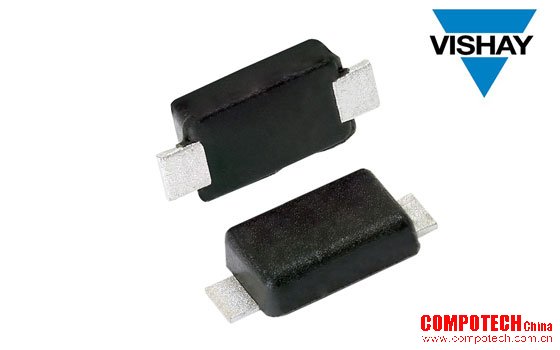

2024年11月26日--日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出四款采用eSMP® 系列SMF（DO-219AB）封裝的汽車級器件---VS-E7FX0112-M3、VS-E7FX0212-M3、VS-E7FX0112HM3和VS-E7FX0212HM3，進一步擴展其第七代1200 V FRED Pt®超快恢復整流器平臺陣容。1 A 和 2 A 整流器針對工業和汽車應用進行了優化，在同類器件中，不僅在反向恢復電荷（Qrr）和正向壓降之間實現了權衡，還提供了更低的結電容和更短恢復時間。

日前發布的Vishay整流器包括VS-E7FX0112-M3和VS-E7FX0212-M3，以及符合AEC-Q101標準的VS-E7FX0112HM3和VS-E7FX0212HM3。為了降低開關損耗并提高效率，這些器件融合了低至45 ns的快速恢復時間，低至105 nC的Qrr（典型值），低至1.45 V的正向壓降和低至3.0 pF的結電容等特點。性能可靠的整流器在尺寸為4.2 mm x 1.4 mm的緊湊封裝中提供了高達21 A的非重復峰值浪涌電流，厚度低至1.08 mm，最小爬電距離僅2.2 mm。

器件可用作反激輔助電源的鉗位、緩沖和續流二極管，也可用作自舉驅動器功能的高頻整流器，同時可為最新快速開關IGBT和高壓Si/SiC MOSFET提供去飽和保護。VS-E7FX0112-M3、VS-E7FX0112HM3、VS-E7FX0212-M3和VS-E7FX0212HM3的典型應用包括工業驅動器和工具、電動汽車（EV）車載充電器和電機、發電和儲能系統，以及?uk轉換器和工業LED SEPIC電路。

整流器采用平面結構，通過鉑摻雜壽命控制，在不影響性能的情況下確保系統的可靠性和穩定性，同時經過優化的存儲電荷和低恢復電流可最大限度減少開關損耗并降低功耗。器件符合RoHS標準，無鹵素，潮濕敏感度達到J-STD-020標準1級，可在+175 °C高溫下工作。

器件規格表：

產品編號	VS-E7FX0112-M3	VS-E7FX0112HM3	VS-E7FX0212-M3	VS-E7FX0212HM3
I_F(AV)	1 A	1 A	2 A	2 A
V_R	1200 V
I_F下的V_F	1.45 V	1.45 V	1.60 V	1.60 V
_trr	50 ns	50 ns	45 ns	45 ns
Q_rr	105 nC	105 nC	165 nC	165 nC
C_T	3.0 pF	3.0 pF	3.5 pF	3.5 pF
I_FSM	14 A	14 A	21 A	21 A
封裝	SMF (DO-219AB)
AEC-Q101	否	是	否	是

最新第7代整流器現可提供樣品并已實現量產，訂貨周期為8周。

VISHAY簡介

Vishay 是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech. ®。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000 強企業”。有關Vishay的詳細信息，敬請瀏覽網站 www.vishay.com。

The DNA of tech®是Vishay Intertechnology的商標。FRED Pt和eSMP是Vishay Intertechnology, Inc.的注冊商標。
