Vishay推出的新款高能浪涌限流PTC熱敏電阻，可提高有源充放電電路性能

本文作者：Vishay 點擊： 2024-11-04 10:32

前言：

自我保護器件R25阻值達1.5 k?，可處理電壓高達1200 VDC，能量吸收能力達340 J，可減少元件數量

2024年10月30日--日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出一系列新型浪涌限流正溫度系數（PTC）熱敏電阻---PTCEL。Vishay BCcomponents PTCEL高能系列器件最大能量吸收能力達340 J，比高環境溫度下競品器件高五倍，在25 ?C（R25）條件下阻值范圍寬，具有高電壓處理能力，可提高汽車和工業應用中有源充放電電路的性能。

日前發布的熱敏電阻R25阻值為150 ?至1.5 k?，可實現更高效率，并處理高達1200 VDC的最高電壓。器件在更高環境溫度下的能量吸收能力高——85 ?C下高達180 J，105 ?C下高達130 J——設計人員可通過減少電路中使用的元件而節省空間并降低成本。PTCEL高能系列支持較高的開關溫度，工作溫度高達+105 ?C，所有阻值的熱容達2.6 J/K。

該熱敏電阻符合AEC-Q200標準并具有自我保護能力——沒有過熱風險—— 在AC/DC和DC/DC轉換器；DC-Link、電池管理和緊急放電電路；車載充電器；家用儲能系統；熱泵；電機驅動器和焊接設備中提供限流和過載保護。在這些應用中，器件可承受超過10萬次浪涌功率循環，以及在25 kW非開關峰值功率下具備高度迅速的恢復能力。

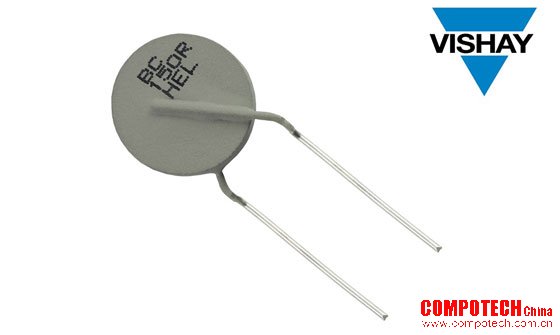

PTCEL高能系列鈦酸鋇熱敏電阻由焊接在兩根鍍錫CCS引線之間的陶瓷芯塊組成，并涂有符合UL 94 V-0標準的高溫硅酮漆。器件采用編帶和卷盤包裝，可使用取放設備自動處理，以降低放置成本。熱敏電阻采用10 mm的標準引線間距，也可采用5.0 mm和7.5 mm的引線間距。符合RoHS標準的器件提供SPICE和3D模型。可提供符合RoHS規范的SPICE和3D模型。

器件規格表：

產品編號	PTCEL67R
R₂₅ (W)	150至1500
R₂₅公差 (%)	30
最大AC電壓 (V_RMS)	460至800
最大DC電壓 (V_DC)	650至1200
25 °C條件下最大能量 (J)	340
熱容 (J/K)	2.6
引腳間距 (mm)	5.0, 7.5, 10.0

PTCEL高能系列熱敏電阻現可提供樣品并已實現量產，訂貨周期為10周。

VISHAY簡介

Vishay 是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech. ®。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000 強企業”。有關Vishay的詳細信息，敬請瀏覽網站 www.vishay.com。

The DNA of tech®是Vishay Intertechnology的商標。
