2019年12月23日--東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出“GT20N135SRA”，這是一款用于桌面電磁爐、電飯煲、微波爐等家用電器電壓諧振電路的1350V分立IGBT。該產品于今日起開始出貨。

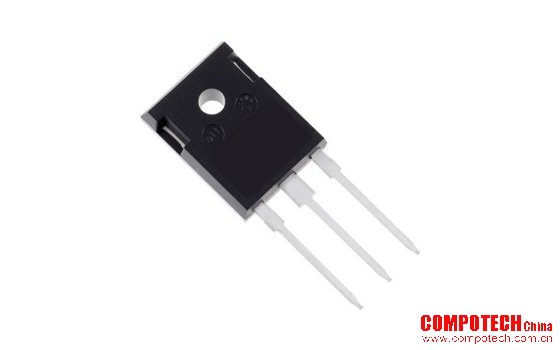

GT20N135SRA產品圖
GT20N135SRA的集電極-發射極的飽和電壓[1]為1.75V，二極管正向電壓[2]為1.8V，分別比東芝當前產品[3]低10%和21%。IGBT和二極管都針對高溫（TC=100℃）條件下的導通損耗特性進行了改進，而且新款IGBT還有助于降低設備功耗。該產品的結殼熱阻為0.48℃/W（最大值），比當前產品[3]低26%，有助于簡化熱設計。
新款IGBT在設備開機時能抑制通過諧振電容的短路電流。其電路電流[4]峰值為129A，比當前產品[3]低31%。由于其安全工作范圍擴大，相對于當前產品[3]而言，設備設計也有所簡化。
應用:
• 使用電壓諧振電路的家用電器（如桌面電磁爐、電飯煲和微波爐等）。
• 使用電壓諧振電路的家用電器（如桌面電磁爐、電飯煲和微波爐等）。
特性:
• 低導通損耗：
VCE(sat)=1.6V（典型值）（@IC=20A、VGE=15V、Ta=25℃）
VF=1.75V（典型值）（@IF=20A、VGE=0V、Ta=25℃）
• 低結殼熱阻：Rth(j-C)=0.48℃/W（最大值）
• 在設備開機時能抑制通過諧振電容的短路電流
• 較大的安全工作范圍
• 低導通損耗：
VCE(sat)=1.6V（典型值）（@IC=20A、VGE=15V、Ta=25℃）
VF=1.75V（典型值）（@IF=20A、VGE=0V、Ta=25℃）
• 低結殼熱阻：Rth(j-C)=0.48℃/W（最大值）
• 在設備開機時能抑制通過諧振電容的短路電流
• 較大的安全工作范圍
主要規格:
（除非另有說明，@Ta=25℃）
（除非另有說明，@Ta=25℃）
|
器件型號 |
||
|
封裝 |
TO-247 |
|
|
絕對最大額定值 |
集電極-發射極電壓 VCES （V） |
1350 |
|
集電極電流 （DC） IＣ @TC=25℃ （A） |
40 |
|
|
集電極電流 （DC） IＣ @TC=100℃ （A） |
20 |
|
|
結溫 Tj （℃） |
175 |
|
|
集電極-發射極飽和電壓 VCE(sat) 典型值 @IC=20A、 VGE=15V （V） |
1.60 |
|
|
二極管正向電壓 VF 典型值 @IF=20A、 VGE=0V （V） |
1.75 |
|
|
切換時間 （下降時間） tf 典型值 @電阻負載 （μs） |
0.25 |
|
|
結殼熱阻 Rth(j-C) 最大值 （℃/W） |
0.48 |
|
注釋：
[1] 截至2019年6月，東芝測量的數值。（測試條件：IC=20A、VGE=15V、TC=100℃）
[2] 截至2019年6月，東芝測量的數值。（測試條件：IF=20A、VGE=0V、TC=100℃）
[3] 東芝的當前產品“GT40RR21”
[4] 截至2019年6月，東芝測量的數值。（測試條件：VCC=300V、VGG=15V、C=0.33μF、t=5μs、Ta=25℃）
[1] 截至2019年6月，東芝測量的數值。（測試條件：IC=20A、VGE=15V、TC=100℃）
[2] 截至2019年6月，東芝測量的數值。（測試條件：IF=20A、VGE=0V、TC=100℃）
[3] 東芝的當前產品“GT40RR21”
[4] 截至2019年6月，東芝測量的數值。（測試條件：VCC=300V、VGG=15V、C=0.33μF、t=5μs、Ta=25℃）
如需了解有關新產品的更多信息，請訪問以下網址：
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt/detail.GT20N135SRA.html
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt/detail.GT20N135SRA.html
如需了解有關東芝IGBT陣容的更多信息，請訪問以下網址：
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt.html
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt.html
*公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
