Vishay推出的新款I(lǐng)HDM邊繞電感器具有出色的電感及飽和穩定性

本文作者：VISHAY 點擊： 2019-08-21 10:18

前言：

這款通孔器件采用鐵粉合金磁芯技術降低DCR減少功耗提高效率

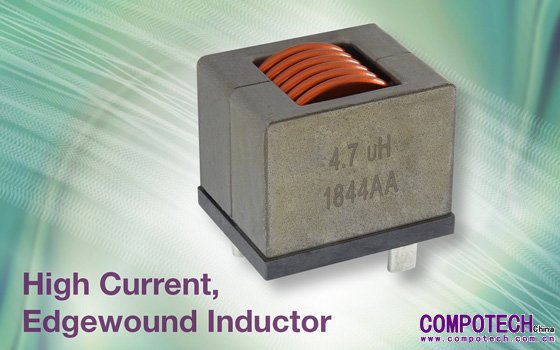

2019年8月21日--日前，Vishay Intertechnology, Inc. (NYSE股市代號：VSH) 宣布，推出一款新型IHDM邊繞通孔電感器---IHDM-1008BC-30，額定電流達150 A，適用于工業和國防應用。Vishay Custom Magnetics IHDM-1008BC-30采用鐵粉合金磁芯技術，在-40?C至+180?C苛刻的工作溫度范圍內，具有出色的電感及飽和穩定性，功耗低，散熱性能優異。

日前發布的這款器件邊繞線圈的直流電阻 (DCR) 低至0.25 m?，最大限度減少損耗，改進額定電流性能，有助于提高效率。與基于鐵氧體的解決方案相比，IHDM-1008BC-30在+125?C條件下，額定電流和飽和電流分別提高30%。電感達到飽和電流以后不會有電感值急劇的下降，飽和電流不受溫度影響。

該電感器工作電壓高達350 V，適用于大電流、高溫應用中的DC/DC轉換器、逆變器、電機和開關噪聲抑制、大功率開關電源，包括工業太陽能系統，電動汽車充電站，以及國防系統。

IHDM-1008BC-30標準有條紋鍍錫引腳，可用于通孔安裝。器件采用ER2519鐵粉芯，外形尺寸為25 mm x 20 mm x 23 mm。Vishay可根據要求定制不同性能和安裝方式的電感。選項包括裸銅、表面貼裝和壓合。為降低晶須生長風險，電感器采用熱浸鍍錫工藝。器件符合RoHS和Vishay綠色標準，無鹵素。

器件規格表:

外形尺寸 (mm)	25 x 20 x 23
電感 (µH)	1.2至10
DCR典型值 (mΩ)	0.25至1.70
DCR最大值 (mΩ)	0.30至2.0
溫升電流 (A)	30至80
飽和電流 (A)	30至110⁽¹⁾ / 45至150⁽²⁾
SRF典型值 (MHz)	8至90

(1) 直流電流 (A) 造成L0下降約 20 %
(2) 直流電流 (A) 造成L0下降約 30 %

新型電感器現可提供樣品并已實現量產，供貨周期為12周。

VISHAY簡介
Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1000 強企業”，是全球分立半導體（二極管、MOSFET和紅外光電器件）和無源電子元件（電阻器、電感器、電容器）的最大制造商之一。這些元器件可用于工業、計算、汽車、消費、通信、國防、航空航天、電源及醫療市場中幾乎所有類型的電子設備和裝備。憑借產品創新、成功的收購戰略，以及“一站式”服務使Vishay成為了全球業界領先者。有關Vishay的詳細信息，敬請瀏覽網站 www.vishay.com。
