云連接的智能終端:STM32 面向未來的戰略

本文作者：徐俊毅點擊： 2024-06-20 13:10

前言：

從 STM32 發布以來憑借其寬廣的產品、豐富的生態一直幫助工程師釋放創造力，同時推動客戶項目升級，創新與設計和市場推廣。STM32的產品已經遍布在各個應用領域。無論是生活周遭、居家應用、工廠、自動化等相關的應用。

意法半導體中國區 微控制器、數字 IC 與射頻產品部 (MDRF)、物聯網/人工智能技術 創新中心及數字營銷副總裁 ARNAUD JULIENNE表示，在快速變化的世界里，數十億個物聯網設備的自動化程度和連接緊密度在不斷提高，同時它們也需要在本地安全地處理更多的數據。我把它稱之為云連接的智能終端 (cloud-connected intelligent edge)。微控制器是這個快速變化世界的重要助推器和核心組成部分。意法半導體將 STM32 視為釋放開發人員創造力，并實現這一愿景的關鍵推動因素。STM32的策略主要聚焦在四大戰略上。首先意法半導體持續投入及大量投資來拓展STM32產品線，不僅做得廣也更深入，更符合客戶需求。目前STM32擁有超過 3000 款 MCU 產品，去年就新增了 600 款，涵蓋了超低功耗、主流型、無線、高性能和 MPU 系列。

意法半導體中國區 微控制器、數字 IC 與射頻產品部 (MDRF)、物聯網/人工智能技術 創新中心及數字營銷副總裁 ARNAUD JULIENNE

第二個戰略主軸是ST長期致力強化生態系統發展。意法半導體從 2007 年開始打造生態系統，并不斷地對其進行拓展。生態系統以 STM32Cube 為中心，匯集了各種各樣的硬件、軟件、軟件合作伙伴和硬件合作伙伴，大幅節省開發時間。在 STM32Cube 中，你可以找到近一萬個軟件庫。去年，已經有 100 萬開發人員積極參與我們的生態系統。在過去的這些年里，我們聚焦四大領域，包括邊緣 AI、網絡連接、信息安全和圖形處理。

第三個戰略是產能。在過去的幾年里，ST非常注重產能的建設，致力于為客戶提供 10~15 年的產能保障。所以不僅需要投資建設自己的產能，同時也加強晶圓代工廠的合作伙伴關系，打造一條本地化的供應鏈。希望給客戶承諾在未來一年、五年、十年、甚至十五年提供供貨保障。目前，ST每分鐘出產 4000 個 MCU，約合每天達到 600 萬個。在進行這些生產工作的時候，ST始終都將 “到 2027 年實現碳中和” 的承諾銘記在心。

第四個戰略支柱是開發資源直通工程師。這需要確保我們所有的開發人員都知道在哪里可以找到所需的產品/系統，并能夠輕松獲取/訪問所需的產品/系統。目前，有 10 萬家公司正在使用ST的產品，100 萬開發人員正在使用ST的生態系統。因此，我們有責任使他們能夠輕松獲取/訪問這些產品。ST在STM32社群投入了大量的時間和資源，在這里，客戶不僅分享經驗，通過全球活動分享了他們的專業 知識，并帶來了豐富的經驗, 還可以下載STM32的開發資源。去年，我們這個社區的開發者單獨訪問量就超過 130 萬次。此外，ST擁有10萬個客戶，并在全球擁有超過1,000個代理商據點，為客戶提供密切、完整的支持和服務。

STM32未來前景

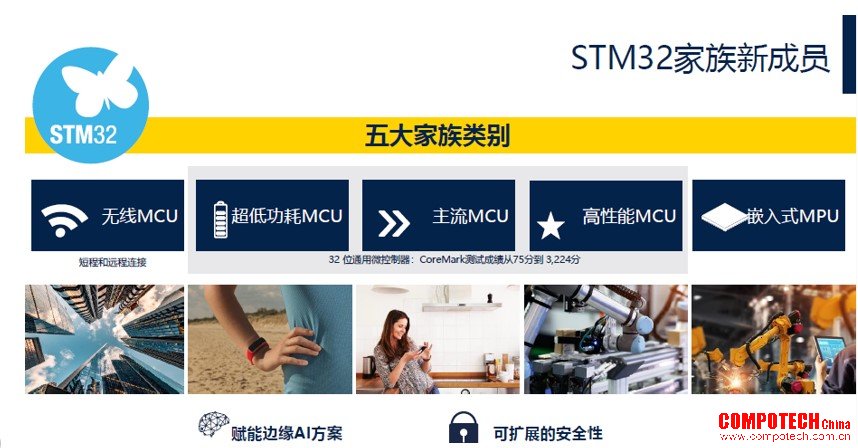

STM32家族新成員包含無線MCU、低功耗MCU、主流型MCU、高性能嵌入式MCU五大產品類別。ST以四大戰略支柱推動技術創新。

此外, ARNAUD JULIENNE表示，我們正在突破 20 納米嵌入式內存/閃存的門檻，使用 18 納米的工藝設計制造下一代 MCU。ST推出一種新的嵌入式工藝，這是一顆采用新18 納米 FDSOI 的非易失性存儲器工藝。該工藝是意法半導體與三星共同開發的，在產品性能、功率密度和低功耗方面實現了巨大飛躍。此外，這個工藝還極大提高了可靠性，因?yàn)?PCM 存儲單元極為穩定，這也正是工業和汽車應用所需要的。ST將在2024年下半年向選定的客戶提供采用該工藝生產的樣品，并在明年下半年實現量產。

ST在中國本地化戰略

ST 進入中國市場已經有 40 年了，擁有 4500 多名員工、17 個辦事處、1 個后端制造工廠、7 個技術創新中心和研發中心，還有代理商合作伙伴的數百個辦公室遍布中國各地。

ARNAUD JULIENNE表示，ST在中國為中國乃至全世界設計產品，而ST的代理商合作伙伴的數百個辦公室遍布中國各地，我們?cè)谠谥袊O(shè)計產品的時候會考慮到本地市場的需求，充分了解客戶需求，然后基于和客戶的專業知識，以及 ST 廣泛的產品組合，共同帶來參考設計和應用系統解決方案。同時，通過七個技術創新中心推動中國市場的創新。除了廣泛的 MCU 產品組合，以及ST 的模擬傳感器、電源等其他產品組合，這將為中國客戶帶來獨一無二的進行共同創新的機會。

另外，ST在深圳后端工廠已經進行了 20 多年的產品生產。去年六月ST與三安電成立新建的合資廠，更好地證明ST致力于中國市場的發展呢？這個合資廠旨在進行本土生產，滿足中國工業市場對 SiC 芯片的需求。該項目投資額達到 32 億美元，專注于滿足 ST 和其合作伙伴，特別是中國本地的客戶和合作伙伴需求，計劃在明年年末投入生產因。ST 深耕中國市場已經有 40 年了。 ST 是全球首個在中國投資和生產 SiC 的國際半導體公司。

STM32WBA 系列無線 MCU

STM32 WBA是基于 2.4G 來做的。它專注于短距離通信技術上，它可以支持低功耗藍牙、Open Thread、ZigBee，以及基于 Thread 的 Matter 的協議。

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理于引說明，WBA 采用了 40 納米的制造工藝，它基于的 Cortex M33 內核主頻可以跑到 100MHz，它支持多協議，就像剛才講到的支持多種 2.4G 的協議，包括低功耗藍牙、Open Thread ZigBee 以及基于 Thread 的 Matter 協議。最大輸出功率可以達到 10DBM，而且有多種的低功耗模式，同時還設計了基于多功耗的開關電源及 SMPS 的功能。同時，WBA 也不斷的提高我們的可靠性符合最新的法規要求，這里面包括 SESIP 等級 3 的目標認證，符合美國網絡信任標準和在 2025 年將強制執行的歐盟的關于無線電設備指令即 RED 的法規。

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理于引

STM32 2.4G 產品的組合，包括STM32 WB 系列，這是一個雙核產品，也和 WBA 一樣可以支持多協議，除了 BLE 之外可以支持 ZigBee、Thread 2.4G 以及 2.4G 的私有協議。不同的是它是一個雙核的產品，基于 M4 和 M0+的內核。同時還有一個單 BLE 的產品BlueNRG 系列，在這一系列集成到了STM32 生態系統里，進而演進到 STM32 WB0 系列。最新STM32WB09 系列， Flash 可以到 512K，可以支持更豐富的單 BLE 的一些應用，包括像 AOA、AOD 這樣的一個 tracker 和定位的解決方案。

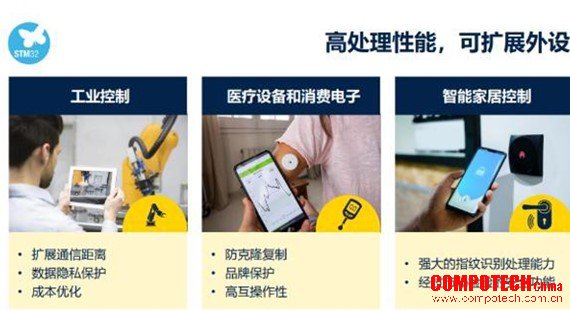

WBA支持有高處理性能以及可擴展的外設，滿足的應用包括工業控制、醫療設備和消費類電子以及智能家居這三個主要的應用范圍。應用范圍典型應用，像照明、工控、信標 Beacon 這樣的應用以及運輸系統中的維護、Tracker 的應用、健康和醫療設備以及家庭的自動化。

WBA 最多可以支持 20 個設備的同時連接，可以更好的滿足應用對于一些便攜式醫療設備的一個主設備。同時WBA是一個低功耗設計，在待機模式下可以小于 140nA 的功耗，可以更好的提高便攜式醫療設備的電池的續航壽命。在 Flash 上面我們有 1M 的 Flash，可以支持更復雜的一些算法來滿足對便攜式醫療設備以及健康設備的一些需求。

整個 WBA 也是依托于 STM32 成熟生態系統，在生態系統的設計中包括了硬件和軟件。WBA 可以支持原型設計開發的 NUCLEO 板子和探索套件，可以支持集成多協議方案，包括 BLE5.4，ZigBee、Open Thread 以及基于 Thread 的 Matter 協議。同時 CubeMX 可以集成一個先進的射頻協議棧，CubeMonRF 可以帶來更加先進的 QL 的功能來方便鏈路的檢測和質量可靠性的檢測。STM32 豐富的生態可以更快地幫助工程師的產品更快上市，以及更好的完成整個設計和驗證。

STM32MP2 系列

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理杜銘表示，STM32MP2 微處理器總結起來，第一，它也是工業級產品，芯片有很強的穩健性。第二，它的豐富外設接口讓我們?cè)趥鹘y(tǒng) MPU 外設應用上，創造了更多的應用的可能。第三，它是我們第一款 64 位先進 MPU 處理器，附帶了強大的安全功能，讓它在更多安全應用的領域也游刃有余。

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理杜銘

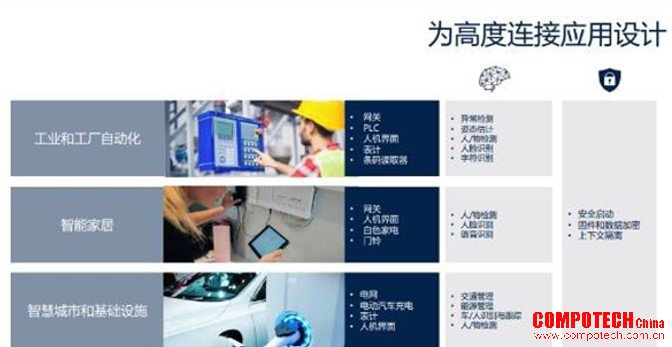

STM32MP2 是一款非常強大的通用微處理器產品。主要的應用方向一是工業及工廠自動化，二是泛智能家居領域，智能網關、家居網關之類的。三是智能城市系列，智能交通、智能基礎設施等等。凡是和智慧相關應用，都需要與 AI有關，MP2 系列產品里面帶的 AI 的加速單元，可以在實現基本應用的同時讓你來完成更多 AI 應用的可能性。MP2 產品也是適合復雜應用的工業級產品，具有工業級的品質，它跟 MP1 一樣采取了異構的結構，里面帶了單核或雙核的 Cortex-A35，加上一顆 Cortex-M33 內核，外設可以在這兩個內核上靈活的分配，它是非常適用于工業 4.0 的強安全性的產品。

杜銘表示，MP2 系列AI 的加速單元可以做很多的關于邊緣 AI 計算能力的應用， STM32MP2 里帶了一個 1.35tops NPU 來處理 AI 的算法，但是 AI 生態系統不僅僅可以跑在 NPU 上，也可以跑在 CPU 和 GPU 上面。MP2 也繼承了優秀的多媒體的單元，比如 3D GPU，H.264 的視頻編解碼可以支持高達 1080P 的分辨率的視頻流，同時支持 RGB、LVDS 和 MIPI DSI 的接口可以支持不同的圖像輸出需求。在圖形輸入方面，有自帶內置 ISP 功能的 MIPI CSI 兩線的攝像頭接口，所以，它在機器視覺與多媒體應用上也在我們?cè)瓉淼?MP1 系列上有了大大地提升。

STM32 的 Linux 提供了一個擴展包叫做 X-Linux-AI，這是一個一站式的解決方案，里面把所有需要的軟件和工具都放在了一個 Linux 的框架里。AI 框架與應用程序包括工具應用的 Python 語言，Gstreamer、Open CV 等等，都可以在 X-Linux-AI 中實現轉換，這是 ST 為您提供的整個 AI 生態最全面的原因。

MP2 也具備先進的安全屬性，，其支持在 SESIP Level3 的目標認證，同時 PSA 支持一級目標認證，STM32MP2 支持了 Arm 了 TrustZone，可以在 Cortex-A 核和 Cortex-M 核上做安全啟動。同時資源隔離系統 以保障產品邊緣計算的安全。

STM32MP2 是面向 64 位應用的處理器，目前首款 MP25 分四個子系列：257/255/253/251。根據客戶不同的需求可以選擇不同的子系列來適應應用的不同，比如說 BOM 成本，應用范圍等等。同時下面兩個新系列 M23 系列和 M21 系列也在今年年底和明年年初陸續推出。

STM32H7R/S系列高性能微控制器

STM32H7R/S系列是STM32五大產品家族中的高性能MCU的一員。

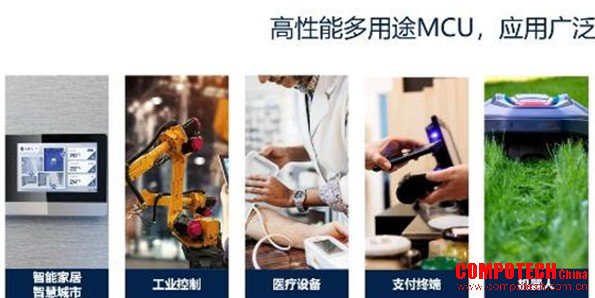

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理黃熘表示，STM32H7R/S 的應用方向分為兩個系列，一是 STM32H7R3 的部分，是通用型的 MCU，還有 STM32H7R7 是圖顯系列。兩個系列在應用上都是在實時的 MCU 上運行 MPU 級別的應用，在應用可能并不需要上 Linux，并不需要太高算力時， STM32H7R/S 就可以很好的填補這一部分，可以幫客戶做一些高實時運算，同時也有很好的圖形顯示。第二，我們有一個很高的設計自由度，第三，因?yàn)槲覀兪?STM32，所以也繼承了 MCU 的生態系統，可以加速工程師們開發。

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理黃熘

STM32H7/S 四大特征。因?yàn)樗歉咝阅芟盗校杂?600M 的主頻，但它和以往的 H7 不同，它是一個 Bootflash 的 MCU，就是只有一個 64K 的內置 Flash 作為啟動，所以它的執行代碼有兩個部分，一部分是內部的大容量 SRAM，或者是從外部一個 lNor-Flash 上執行代碼。如果要從外部執行代碼的話，它需要非常高速的串行或并行的外部處理器接口，這樣需要很高速的帶寬，傳輸速率可以高達 200MHz 的傳輸速率。

高擴展性，高性能，也是迄今為止性價比最高的 H7 系列。沒有內置 Flash， H7R 還是沿用 H7 的 40 納米工藝，讓客戶根據你們不同的應用選擇不同的接口、不同容量的外部 Flash，同時在封裝上也是非常靈活的，從 68pin 一直到 225pin 的封裝都是可以給客戶自由選擇。H7R/S 是目前安全級別最高的，目標是符合 SESIP 等級 3，還有 PSA 級 3 的認證；同時，我們加強了在數據加密上和安全啟動的性能。

在同級上的MCU，H7 系列的 GPU 是目前最強的，因?yàn)樗凶钚乱淮腘eoChrom GPU，一個 2.5 的 GPU 可以支持更高清和流暢的 UI 圖形設計。

在 STM32 里，H7是第一款 BootFlash 的 MCU，因?yàn)?是40 納米的，所以選擇把 Flash 放在外面，只放最少的 64K 的 internal flash 作為啟動代碼，所以它是迄今售價最低的一款 H7 系列。采樣率可以達到 200MHz，同時有很靈活的不同的連接接口、不同的外部存儲器。

H7還配置了一個比較大的內部 SRAM，如果有一些客戶的應用比較小，可以把一些代碼放在內部 620KB SRAM 運行，這樣就可以提供更多可能性給終端客戶，可以根據自己的應用做一些選擇。在接口上，有兩個 200MHz 高達 16 位的 SPI，很高的吞吐量，加上強大的 GPU，MJPEG 和 LCD 控制器，就可以實現 MPU 級別的圖形顯示效果。

在安全部分。因?yàn)橐獜膬?nèi)部和外部執行代碼，所以，就會有很多硬件保護內部存儲器和外部存儲器的運行或數據的安全。還有一些新的接口，當然是包括帶 DMA 的 I3C 的接口，就可以在不同的通信領域中都可以有很好的落地。

STM32U0 系列

STM32U0 屬于超低功耗 MCU 家族的新成員。

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理張明

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理張明表示，STM32U0微控制器系列的關鍵特點，包括功耗、功能和成本的平衡。首先，從功耗角度而言，STM32U0 采用了ST最新的超低漏電流技術,有比較優異的靜態功耗表現。此外，STM32U0 有多個超低功耗的模式，這樣就可以給工程師提供更大的設計靈活性。第二，STM32U0 有一個很高的集成性，它集成了一個段碼驅動器、一個高精度的 MSI 內部振蕩器以及在 STM32U0 里面集成了 ART 加速器以及增強的一些安全功能。最后，STM32U0帶來更好的成本效益，比如更高的集成度可以降低整個 BOM 成本，STM32U0 沿用了原來 ULP 的成熟功能可以加快工程師項目研發，加快產品上市的時間。總結而言，STM32U0 是一顆功耗、功能以及成本完美平衡的產品，它可以為入門級的電池供應應用開發者提供一個自由的設 計空間。

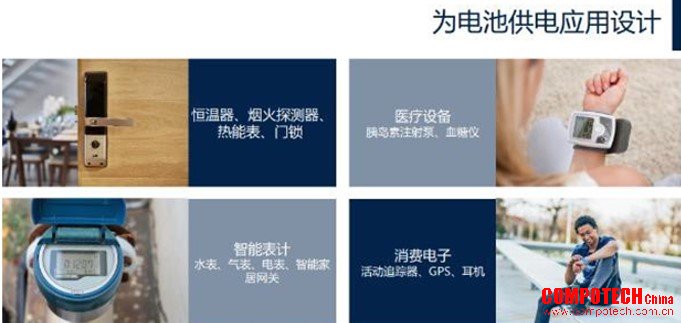

STM32U0最大的特點就是其優秀的省電能力。在工業、醫療、智能表計以及消費電子都有很好的應用。使用STM32U0的設備，電池壽命能延長多達兩倍。目標市場包括恒溫器、煙霧偵測器、胰島素幫浦、血糖機、水表、電表、智慧手表、手環、戒指等穿戴式裝置。

目前全世界都在尋找可持續發展的戰略。有上億顆的傳感器和執行器布局在世界的各個角落，如果把這些設備功耗做一定的優化，就可以大大節省能源損耗。而對于 STM32U0 而言整個功耗比前幾代有了很大的優化，這樣就可以延長整個電池的使用壽命，從而減少整個電池替換的一些頻率，從而達到整個能源的節省。正因?yàn)槿绱耍琒TM32U0 被貼上了一個可持續發展技術的標簽。

目前，STM32U0 是市場上首個目標通過了 SESIP Level3、PSI Level1、NIST 認證的 CortexM0+ 內核的一顆 MCU，MCU 的代碼是設備的核心資產，對于入門級的 MCU 我們提供了非常豐富的硬件保護，比如 OTP、HDP、讀保護和寫保護，讀保護還提供給了三級的狀態，還可以通過 128 位的密碼回退到一個低版本的安全級別。對于一些信息安全，提供了一個硬件 AES 加速器以及真隨機數發生器，雖然 STM32U0 是一款入門級的 MCU，但我們?cè)诎踩喜]有做任何的妥協。事實上，STM32U0 是首款 Cortex-M0+ 微控制器同時通過這兩項安全認證的產品。

STM32U0 已經完美的適配了所有生態系統的工具。目前提供給客戶三個開發板，包括兩個高性價比的 NUCLEO 開發板，NUCLEO-U031R8，以及 NUCLEO-U083RC，還提供給客戶一個探索板套件。客戶可以通過提供給大家的開發板完成原始功能的評估。

小結

“當然，我們現在還在繼續生產多款40納米產品，特別是一些非常小的產品。目前還不需要P18技術。我們?cè)谂可a(chǎn)40納米產品的同時，我們還會采用P18技術，并有選擇性研發一些有影響力的產品。未來，當市場需求很多，高性能、高功率密度以及高內存，并且功耗隨之變大，那么意法就會采用P18技術進行更多產品設計和制造。“Arnaud Julienne透露，ST從40納米轉向18納米，正在進行向下一代技術和下一代工藝的迭代。

STM32家族還有了第一款64位MCU，STM32MP2，這標志著ST MCU生態系統開啟了面向更廣闊市場的新進程，在AI 引領技術線路的大趨勢下，MCU也需要更加智能，并融入云系統，成為AI系統的重要組成。
