5G基礎設施:提升密度降低功耗

本文作者：徐俊毅點擊： 2021-12-31 17:17

前言：

5G 愿景正在逐步實現

早在2015年，國際電聯（ITU）WP5D第22次會議中，IMT-2020，也就是第五代移動通信內容得到明確，這就是現在大家熟知的5G通信規范。從命名上可以看出，工作組制定的5G相關規范，所期望的成熟時間就是2020年。

ITU同時提出了未來的5G三大主要應用場景：

? 增強型移動寬帶（enhanced mobile broad band，eMBB）：在不同場景提供Gbps為基礎，用戶在高速移動（高速公路、高速鐵路500km/h）時保障100Mbps的連接速率。

? 大規模機器類型通信（massive machine type communications，mMTC）：每平方公里設備接入量從4G時代的1萬個提升到100萬個，同時還要保證數據連接質量和功耗控制。

? 超可靠和低延遲通信（ultra-reliable and low latency communications，URLLC）：自動駕駛、車聯網、遠程手術、遠程施工等關鍵應用中，保證穩定高可靠性連接和低時延

三大主要應用場景內容涵蓋：Gbps速率級別的移動寬帶數據接入、智能化的生活(城市、家庭、辦公)、超高清視頻（8K分辨率）云游戲、在線AR/VR、工業自動化、關鍵任務應用、自動駕駛汽車等等。

2020年初發生的COVID-19疫情，一度讓很多行業陷入困境，影響了5G市場成長的速度，但是隨之而來的數字化浪潮，反而使得很多5G相關的應用場景具備了快速落地的條件：

被疫情拉長的社交距離，正在被AR/VR拉回。居家隔離的人們透過AR/VR增強的視頻進行交互，還可以參觀博物館、“前往”旅游景點，“親臨”大型商場進行購物，在一些醫療實踐中，醫生透過使用AR/VR設備與病人溝通病情，甚至進行手術嘗試。越來越多應用正在獲得市場認可。

AR/VR再度升溫

在Facebook更名為Meta之后，AR/VR再度升溫，據ABI Research預測，到2025年，VR和AR的市場總額將達到2920億美元。提供極致用戶體驗的游戲、建模、實時渲染、沉浸式教學等高階VR/AR應用，需要高速可靠的移動通信網路，為5G運營商提供更多機會。

與此同時，大量物聯網設備正在接入5G網絡， Machina Research預測，全球物聯網設備的接入量將在2025年達到251億個，年復合增長率超過20%。中國移動的報告指出，到2022年，中國的物聯網設備數量就將達到45億，其中過半來自5G市場的成長，到2025年，中國大陸物聯網設備數量將超過53億，超7成與5G相關。

大量物聯網設備正在接入5G網絡

傳統4G網絡很難勝任自動駕駛對數據交互和時延（毫秒級別的數據處理和判斷）的需求，5G通信成為不二選擇，依托5G網絡進行的智能交通、自動駕駛項目在全球各地進行著實驗。根據Navigant Research預測，到2030年，全球自動駕駛相關的車輛將達到2300萬輛。

隨著越來越多的5G應用場景得到使用，5G基礎設施不足的問題變得更加突出，2021年，5G基站的建設速度加快了起來。

5G基站建設加速

根據GSA 今年8月份公布的書，全球已經有70多個國家和地區175家電信運營商推出了5G商用服務，另有近300家運營商正在加快投資部署5G相關業務。

根據中國工業和信息化部11月份公布的最新資料，目前中國擁有的移動電話基站總數接近1000萬個，其中4G基站總數為585萬個，而已建成的5G基站數量超過115萬個，其中相當一部分5G基站是采用室外大型基站外掛5G天線AAU來實現。盡管面臨關鍵芯片短缺的問題，但是中國大陸的5G基站數量仍占全球總量70%以上，已經成為全球規模最大、技術更為先進的5G獨立網絡，大陸所有地級城市、97%的縣城城區、40%的鄉鎮實現5G網絡覆蓋，5G終端使用者達到4.5億，占比全球80%，5G應用案例過萬個，內容涵蓋工業、醫療、教育、交通等多個關鍵領域。

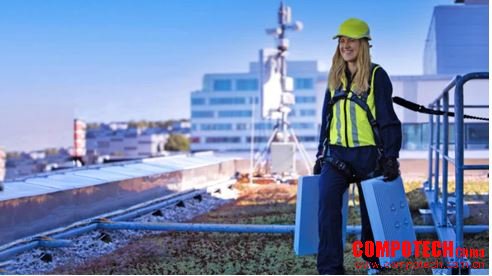

愛立信 mini-AAU天線圖片來源: 愛立信網站

同時，中國大陸工信部還提出了繼續增建5G基站的計劃，將5G基站覆蓋到行政村落，預計到2025年，中國大陸部署的5G基站數量將超過360萬個，達到每萬人擁有26個5G基站的覆蓋水平。作為5G大型基站（接入用戶數量1000人以上）的補充，各種小基站（接入數量500人）以下，將在2023年之后開始發力，其未來規模將至少是大型基站的2倍以上，方能滿足未來5G信號覆蓋的基本要求。

隨著越來越多的5G應用場景得到使用，5G基礎設施不足的問題變得更加突出，2021年，5G基站的建設速度加快了起來。

5G基站功耗2倍于4G基站

2，3年以前，5G基站剛剛開始部署時，能耗問題就變得十分突出。與4G基站相比，5G基站能耗要高出很多。

從射頻系統來看，4G基站采用8天線RRU天線矩陣， 2D MIMO（多輸入輸出），而5G基站是用64甚至更多天線AAU天線矩陣，實現3D MIMO。4G基站AAU單扇區輸出功率在40W到80W之間，經過優化的5G AAU單扇區輸出功率仍然高于200W。綜合評估結果是，在效率相同的情況下，5G射頻系統的功耗是4G的2倍以上，中國移動的測試數據是2.5倍到3.5倍。

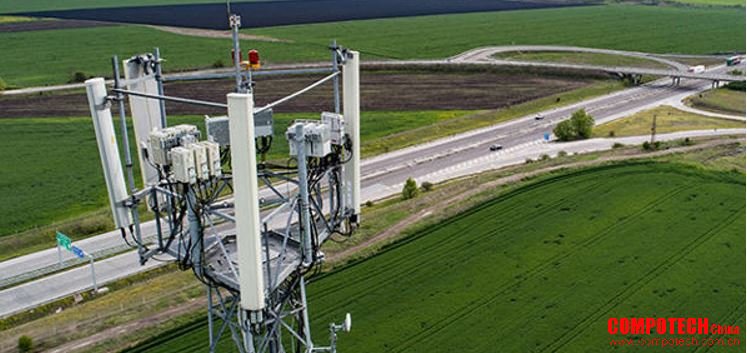

5G天線系統 圖片來源:adi.com

從基站部署來看，由于5G使用了較高的頻段——以適應高帶寬和Massive MIMO的要求——單基站的覆蓋面積與4G相比會更小，也就意味著覆蓋同樣的范圍，理論上需要5G基站的數量是4G的1.2~1.4倍。

此外，每一個基站都需要空調對整個系統的溫度進行調節，綜合來開，空調與基站系統的能耗比約為1：1，也就是說，還有除了用于通信的能耗，用于散熱的能耗同樣驚人，如果是溫度較高的地區，散熱能耗占比還要增加。

射頻系統、基站宏觀數量以及散熱幾大因素，讓5G基站的功耗問題變得十分突出，這還是中國目前沒有開放5G商用毫米波頻段的情況，有業者表示如果一個5G基站的多個AAU全開啟，那么運營商就純屬為電力公司打工了。

來自中國鐵塔數據顯示，一個5G室外基站單租戶平均功耗在3.8KW左右，是4G基站的3倍以上，單個5G基站單租戶年綜合電費約2.5萬元人民幣/年。按照中國目前已經建成115萬個5G基站來計算，三大運營商每年需要為基站支付的電費就達到300億元人民幣左右。中國的三大移動通信運營商，在開啟5G商用網絡之后，年度電費支出從500億元人民幣左右，上升至超過1200億元人民幣，電費支出漲了2.4倍多，讓財大氣粗的運營商肉疼不已。這些還只是5G基站部署初期的情況，未來5G基站的建設規模還將繼續擴大。因此，用戶享受高速網絡的同時，相關業者需加快節能減排的步伐，才能讓5G基礎建設的道路更加平坦。

常見縮寫注解：

BBU（Baseband Unit），基站系統中負責處理基帶信號的單元

RRU（Remote Radio Unit）遠程射頻單元，是現代基站的兩大核心（BBU 和 RRU）之一。

AAU（Active Antenna Unit）有源天線單元，將RRU與無源天線整合在一起

AAS（Active Antenna System），有源天線系統，可看成多組AAU組合

3D-MIMO（3D Multiple Input MultipleOutput）天線技術，也稱為Maasive-MIMO或mMIMO天線技術，大規模多輸入多輸出天線技術。這項技術不僅實現了水平面的波束賦型，同時也利用更多的振子和通道實現了垂直面的波束賦型，在更大空間范圍實現通信，如跨樓層應用。

5G射頻關鍵技術與功耗

基站的通信系統中，功耗分為RRU和BBU兩部分，通常RRU也就是遠程射頻單元的功耗占比最大，高達80%。

早期的RRU和BBU相距不遠，RRU與天線Antenna通過饋線連接，后來隨著通信技術的演進，RRU開始安裝到通信塔上，與BBU之間采用光纖通信。在4G時代后期，由于引入了Massive MIMO技術（也稱為3D MIMO技術）采用傳統方法，將多個RRU與無源天線之間連接，需要用到大量連接線，設備復雜度增加，可靠性下降，于是設計人員使用了AAU，將原先RRU和無源天線組合到一起，解決了可靠性問題，同時還提升了射頻系統的效率。

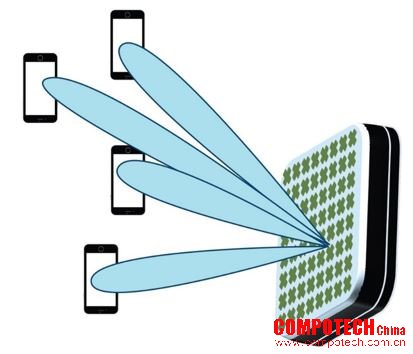

Massive-MIMO示意圖圖片來源：ADI.com

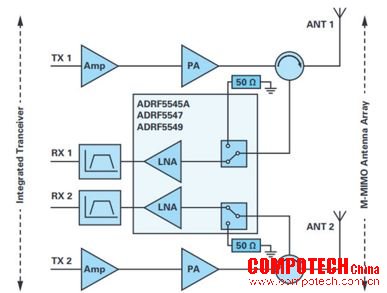

Maasive-MIMO 射頻前端圖片來源：ADI.com

由多個AAU組成的AAS系統便于運營商大幅度提升其容量（5G 最高可增加五倍）及其網絡的覆蓋范圍。功率放大器 (PA) 集群與天線組件是 AAS（目前最多可包含 1,024 個 PA）的基本組成部分，可提供完整的網絡接入功能，以連接至基帶節點。通過 mMIMO可實現頻率復用，并且頻率復用已成為提高 BTS 容量的主要促成因素，用于實施空間多任務。

“在4G LTE蜂窩基站后期部署中，普遍采用大規模多路輸入、多路輸出(Massive MIMO)無線電技術，特別是在密集的城市地區，小型蜂窩有效地填補了蜂窩覆蓋的空白，同時提高了數據服務速度。此架構的成功清楚印證了其價值。因為這種架構本身具備所需的頻譜效率和傳輸可靠性，它成為新興的5G網絡無線電的優選架構。” ADI射頻和微波控制產品部門的營銷與產品經理 Bilge Bayrakci說

Massive MIMO架構為接收器架構允許5G運營商精確地將信號從蜂窩網站指向目標接收器（而不是在所有方向上的高功率傳輸）, 這樣每個接收器消耗的能量較少，并且蜂窩網站可以以相同的頻率傳輸信號到其它接收器，從而具有前所未有的靈活性。

“由于基站射頻系統的功耗增加，電源管理總線(PMBus) 的作用越來越明顯。與此同時，高壓降壓型變換器正在不斷改進以適應 PA 數量的增加，需要 3D熱耗散和具有可變電流限制的 100V 操作轉換器。為了在增加密度的同時，在無線電中提供精密的時鐘和收發器電路，還可以通過多通道專用轉換器來降低尺寸和噪音，將轉換器作為低壓差穩壓器的替代品，開關速度高于 1MHz，以便在保持效率的同時降低尺寸。”TI Sector General Manager Pietro Scalia指出。

GaN是5G的超級動力

以4G 基站采用 4T4R 方案為例，三個扇區，對應功率放大器( PA: Power Amplifier) 需求量為12顆，同等情況下的5G 基站，采用64T64R主流方案是，對應的 PA 需求量高達 192 顆。前面提到，基站通信系統中，遠程射頻單元RRU功耗占比高達80%，而在這80%的功耗中，又有70%的能源被PA（Power Amplifier）消耗。因此，在5G應用中，PA成為了非常關鍵的組件。

PA有硅基LDMOS或射頻氮化鎵（GaN）兩種材料，最早的PA器件來自motorola分出來的freescale，采用了LDMOS材料，后來陸續有NXP和英飛凌加入這一市場。進入4G時代之后，GaN材料主要優點是可以實現更高的功率密度，優秀表現獲得了市場認可，在高功率5G時代更是拉開了與LDMOS材料的距離。由于5G有兩個不同的頻域，sub-6GHz和mmWave，在高頻率下，GaN在超過2GHz以上的頻段中優勢十分明顯。隨著5G市場的發展，預計整個GaN RF市場規模將在2025年達到20億美元。中國目前尚未開放mmWave頻段商用，這意味著在5G毫米波市場，GaN RF具有非常可觀的潛力。

“GaN 是一種 III-V 直接帶隙半導體技術。由于其具備更高的效率、出色的高壓可持續性、更低的功耗、更高的溫度屬性和功率處理特性，GaN 在功率電子設備領域的應用越來越廣泛。這些屬性使 GaN 成為 5G 射頻的焦點，尤其是在毫米波 5G 網絡中。雖然我們都“聽說過”5G 的各種前景，隨著主要的無線網絡運營商向其客戶推出 5G 服務，如今大城市中的許多人，更確切地說大約有 500 萬人，開始了解這些前景。但其實我們尚未到那一步。完全不是那么回事。我們的目標是到 2025 年連接 28 億用戶。要實現這一目標，就意味著要改造整個移動基礎設施，雖然這是一項復雜的任務，但卻是能夠完成的。借助 GaN 技術，5G 將在不知不覺中達到數十億用戶。“Qorvo 高性能解決方案部門總經理Roger。

GaN PA的高功率密度還支持更小的外形尺寸，需要更少的PCB空間。在給定區域內，系統設計人員可以產生比其他技術更多的功率。或者，對于給定的功率級，系統設計人員可以縮小RFFE的尺寸并降低成本。

GaN PA對5G基礎設施市場的吸引力是顯而易見的——更便宜、更高效、帶寬更寬的基站。隨著GaN在這市場中激增，規模經濟增加，價格將繼續下降到大規模普及的程度。

盡管LDMOS技術在基站RF系統中仍然占據著最大的市場份額，但GaN預計將在5G大規模MIMO部署中取代它。

降低5G基礎設施功耗問題需要多個環節的合作

面對5G基礎設施的功耗問題，除了電信運營商，相關系統業者也在努力幫助運營商降低電費。除了采用新材料提升射頻系統的效率，包括愛立信、華為、中興、諾基亞等公司均給出了精準控制基站休眠的方案。透過對運營商業務的分析整理，優化射頻的系統的工作時間，在閑時進行降低頻率、載波關斷、基站休眠等操作。在浙江，華為與鐵塔公司的實驗表明，可以為每個5G基站降耗17%，節約電費超5000元以上。

愛立信則更進一步提出潮汐功放技術，讓基帶系統不休眠，不徹底關斷，借助AI技術優化業務模型，動態調節功耗，在非典型業務負荷下，基站的射頻單元功耗可以降低20%，整體功耗下降15%。

蜂窩基礎設施對性能的要求更為嚴苛，這些針對信號鏈系統的功耗控制，需要半導體公司提供更加完整的解決方案，解決成本、功耗及靈活性的問題。

“聽起來很簡單，這些都是非常困難的問題，解決這些問題需要模擬電路、混合信號電路和數字電路設計人員、信號處理博士、嵌入式實時軟件設計人員以及其他人員通力合作。很多人認為ADI是組件供貨商，但其實需要大規模的系統級工作。我們提供的最終產品可能是大型系統中的一個組件，但它非常復雜，需要基于我們對整個系統的理解來定義這個產品。” ADI公司汽車，通信和航空航天技術副總裁 Tony Montalvo博士說。

JMA與其技術合作伙伴ADI公司合作，就開發出了新的5G零延遲寬帶互聯網接入，每個基站可以為多達100,000個設備和節點提供大規模連接，確保身處全球各地場館的粉絲能夠在線與家人和朋友分享自己的喜悅。
