PAM4編碼調制技術為高速而生

本文作者：徐俊毅點擊： 2021-07-29 20:40

前言：

全球各地正加速進入數位化轉型期，5G移動通信提升了大容量視頻和數據文件的發送和接收的速度,但面對洶涌的數據浪潮，數字世界的通路仍顯擁擠，2020年爆發的COVID-19疫情讓基礎設施能力的弱點進一步暴露出來。為支持更大數據量、更快的傳輸，作為包括5G移動網絡、有線網絡以及云端數據交互的關鍵基礎設施--數據中心，也在盡全力提升數據傳輸能力，100 GbE * 3升級到400 GbE以及800 GbE / 1.6 TbE傳輸已經為時不遠。

PAM4被認為是下一代高速信號傳輸?shù)闹髁幋a調制技術。

PAM4 PAM(Pulse Amplitude Modulation 脈沖幅度調制)技術中的一種，也有人成為第四級PAM技術，是NRZ（Non-Return-to-Zero）信號傳輸技術的繼任者。而NRZ則是自上世紀80年代以來，以太網等其它傳輸技術使用了幾十年的信號調制技術。

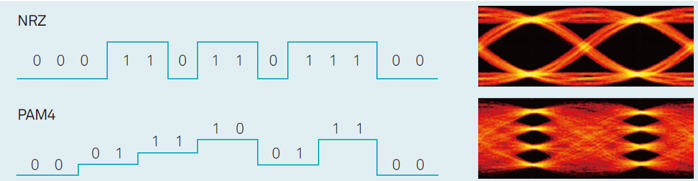

PAM4與上一代NRZ信號波形和眼圖對比圖片來源:Huawei.com

PAM4信號在數據傳輸時有4個電平狀態，分別對應邏輯bit，00，01，10，11，即一個電平可以傳輸2bit數據。而NRZ信號1個電平狀態只對應1個邏輯bit，正電壓表示邏輯1，等效負電壓表示邏輯0。

在NRZ信號傳輸中，波特率（baud/s）與比特率(bit/s)是1：1的關系，而PAM4由于每個baud攜帶2個bit數據，因此二者關系是1：2的比例。

同樣條件下PAM4 可有效地將鏈路頻寬的資料速率加倍，且對現有網路基礎設施的變動較小，可顯著降低提升傳輸容量的成本。因此IEEE 以太網標準組802.3已確定在400GE/200GE/50GE高速接口中的PHY（物理層）采用50Gbps/lane PAM4編碼，在盡可能節約成本的條件下，提升移動通信和光通信技術的傳輸能力。

移動通信運營商方面，5G發展緩慢的一個重要原因就是單位bit的傳輸成本在逐年上升。

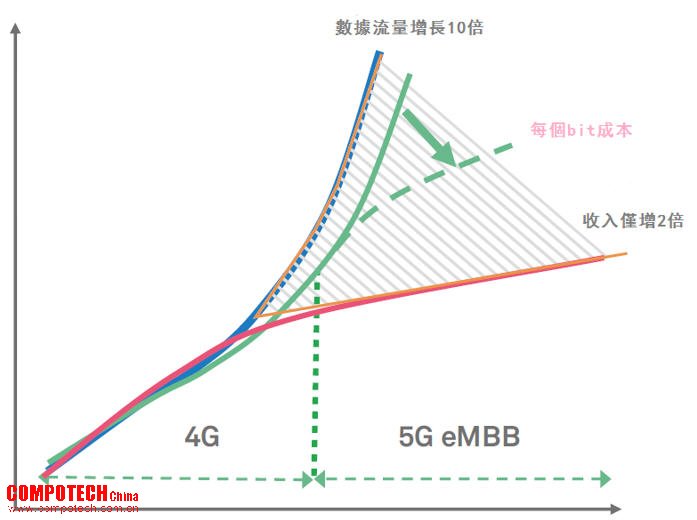

中國移動通信運營商的流量與收入情況對比資料來源:huawei.com

海量移動用戶的短時視頻、即時通信、游戲等應用成就了移動運營商的流量業務，以中國移動為例，在中國移動的收入結構中，流量收入已經成為其最主要的收入來源，遠超其通話、短信息收入。然而從4G到5G這一過程中，移動網絡承載的網路流量將會有2~3個數量級，也就是100被甚至1000倍的巨幅增長。用戶流量的增長遠遠超過了，銷售流量的收入增長，二者差距正越來越大。從上圖中某運營商的數據可以看出，網絡流量增長了10倍，但實際收入只增長了2倍，這讓運營商在投入5G基礎設施方面變得猶豫。PAM4技術這一應用領域正發揮重要作用，基于單通道50G PAM4技術的400GE/200GE/ 50GE可以很好適配5G對網絡成本以及性能的訴求，構筑從接入、匯聚到核心網的完整解決方案。如能大幅度降低移動運營商的數據傳輸成本，那么5G網絡距離真正意義上的普及就不遠了。

在中長距離的數據傳輸中，NRZ 調制一直是非相干光通信的主要技術。但是隨著傳輸速率的提升，到了200G/400G這一速率，NRZ調制在色散影響、光電轉換帶寬和成本方面都遇到了問題。25 G 以上的波特率，在中長距傳輸時，色散的影響開始顯著；光電轉換帶寬在60 Gbit/s 以上出現了技術瓶頸，要采用新的材料及技術才能不斷突破這個瓶頸。在通信領域，光電子技術需要24~36個月才能將傳輸能力翻倍，這不僅落后于摩爾定律18個月翻倍的速度，顯然無法跟上海量增長的數量流量。借助成熟的cmos光技術以及PAM4這樣的高級調制技術，在相同的比特速率的條件下，PAM4 的波特率只有NRZ 的一半，大大降低了光器件的帶寬要求，降低光器件成本，可有效提升傳輸能力。

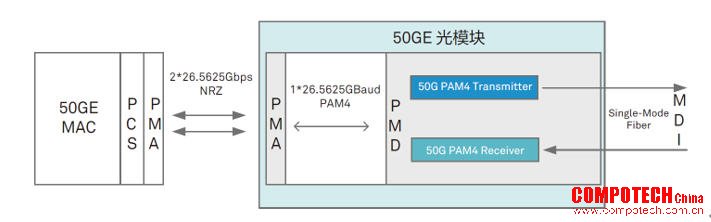

50GBASE-LR PMD架構

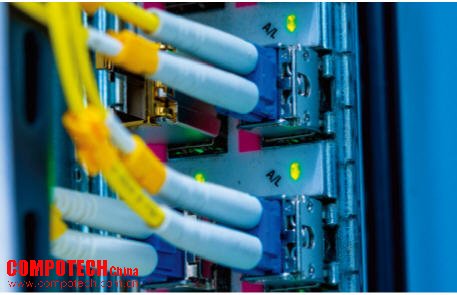

數據中心的光纖接口

PAM4也有明顯的短板，就是設計更容易受到噪聲的影響，因四個信號電平被打包成兩個幅度擺幅。結果就是信噪比（SNR）較低，并且在測試中必須要分析收發信機設計中的噪聲。PAM4使用前向糾錯（FEC）方法來解決這個問題。FEC 是一種高級編碼技術，它除了通過鏈路發送凈荷之外，還發送必要的信息，以校正誤碼。FEC 帶來新的測試挑戰，必須在 PAM4 信號的物理層測試中加以考慮，設計人員。

參考資料：

50G-PAM4技術白皮書來源：huawei.com

PAM4技術在光通信應用中的系統分析來源：zte technology journal .2018.04

400GE數據中心收發信機測試：克服三大挑戰 來源:keysight.com
