快充 ”多””亂”

本文作者：徐俊毅點擊： 2021-06-29 19:33

前言：

我們身邊的移動設備越來越多，大家或多或少地都會碰到過關鍵時刻設備沒電的問題，比如，早上起來趕飛機，發現手機忘記充電，用平板給客戶演示的時候突然關機，接打重要電話突然中斷，這時候快速充電的愿望會變得格外強烈。在科技人員的努力下，快速充電的需求正在變成現實，我們身邊能夠快速充電的設備越來越多，充電速度的記錄不斷被刷新。但同時，各種快速充電的技術也讓人眼花繚亂，而且這些技術之間有些還互不兼容，這也為消費者和制造商帶來了困擾。

五花八門的快充協議

1、USB PD快充協議

“USB Power Delivery”功率傳輸協議，縮寫為USB PD，由USB官方推廣小組USB-IF發布，是目前最為通用的快充協議。

在USB PD之前，曾經有一個USB BC 1.2規范，用于定制超過4.5W的功率傳遞，其原理是使用USB接口 4跟線中的2根數據傳輸線，Data+與Data-,改變這兩根線參考電壓值，來進行不同功率傳輸?shù)呐袆e，很多手機廠商都由此定制了自己的快充標準，比如高通最初的快充協議QC就是這么來的。而且廠商們還做到了互不兼容，如同樣是5V充電器，早期的三星充電器就不能為蘋果設備充電。直到Type-C接口的出現，USB-IF規定統一采用CC端口進行充電協議的識別。

USB PD可以為諸多設備輸送電力圖片來源：usb.org網站

USB3.0及Type-C界面規范相繼問世后，2012 年7月，USB-IF 推出了 USB PD 1.0 規范，中間經過數次修改，到 2015 年初，USB PD 規范已升級到 2.0 版，最大傳輸功率已經達到了100瓦。同年年底，USB PD 3.0規范出臺，此后兩年時間，USB-IF一直在期待USB PD市場的成熟，但是實際上手機廠商們并不太感興趣，而是各自發布自己的快充協議。如高通的QC，聯發科的PE，OPPO的VOOC、華為的SuperCharge等等。

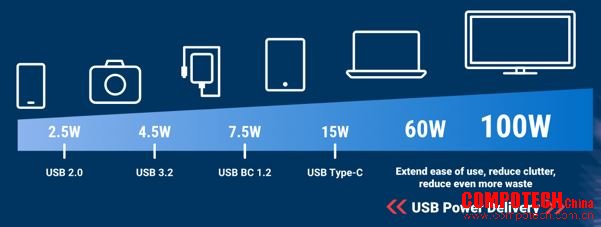

USB PD 一開始就瞄準了100W供電的目標 圖片來源：usb.org網站

為改變USB PD推廣的不利局面，2017年2月，USB-IF發布了USB PD 3.0的重要更新，不僅擴展了輸入電壓類型(提供了5V/9V/15V/20V)，還首次將PPS(Programmable Power Supply)可程序設計電源納入其中，這使得USB PD 3.0的輸入功率變得更為靈活，特別是在輸入電壓方面，可以支持以200 mV為單位的精細調節。為保證安全，PPS協議規定，不得晚于10秒，負載和適配器之間要保持一次通信，避免充電過程失控。

一向特例獨行的蘋果，在快充問題上沒有另辟蹊徑，直接采用USB PD作為快充協議。蘋果直到2017年的iphone 8系列之后才出手，蘋果的筆電MacBook Pro 16 充電功率達96W，同樣支持了PD快充。出手最晚，但做得徹底，這與Google還在辛苦“勸說”，Android設備要支持USB PD 快充協議形成反差。

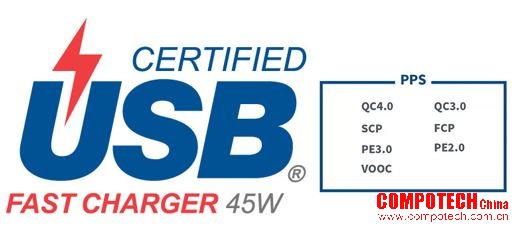

借助PPS ，USB PD可將現有的諸多私有協議收入囊中。圖片來源：usb.org網站

2021年，5月26日，USB-IF下屬的推廣小組（USB Promoter Group）發布了USB PD 3.1規范，將USB PD的傳輸功率提升到了240W。除了此前的5V、9V、12V、20V這四種固定電壓，規范新增了100W以上功率情境的三種固定電壓，28V、36V和48V，最大電流仍然保持在5A，并向下兼容USB PD 3.0、2.0還有1.0規范。

USB規格	最大承載功率	電壓范圍	最大電流
USB 2.0	2.5 W	5 V	500 mA
USB 3.1	4.5 W	5 V	900 mA
USB BC 1.2	7.5 W	5 V	1.5 A
USB Type-C 1.2	15 W	5 V	3 A
USB PD 3.0	100 W	5/9/15/20 V	5 A
USB PD 3.1	240 W	5/9/15/20 V( <= 100W功率情境) 28/36/48 V ( > 100W功率情境)	5A

表:USB功率傳輸演進 數據源:筆者整理

一起升級的還有PPS可程序設計電源部分，新的可調電壓模式，電壓范圍從15V到三個最大電壓之一（28V、36V或48V），要求特定電壓達到100 mV分辨率。

240W的傳輸功率說明，這一次USB PD想要的不僅僅是移動設備的市場。

2、高通Quick Charge，以下簡稱QC快充協議

憑借在手機處理器市場的強大地位。高通QC快充協議一直處于穩步發展，也是受第三方充電設備廣泛支持的快充協議之一。早在2013年，高通就推出了QC1.0規格，傳輸接口為Micro USB，那時候只是做到了5V/2A，最大傳輸功率為10W，略高于USB BC 1.2版本的7.5W。在隨后的QC 2.0和QC3.0版本中，高通將最大功率提升至了36W，提供了5V/9V和12V的固定電壓選擇，最大電流為3A，接口形式也增加了Type-C。

真正的改變是QC4.0版本，不僅將最大傳輸功率提升至100瓦，電壓范圍從3.6V擴展至20V，并且通過了USB PD的認證，這使得QC4.0版本開始的充電設備，不僅可以為Android世界供電，還可以為蘋果設備充電。

2020年7月，高通發布了QC5充電規格。

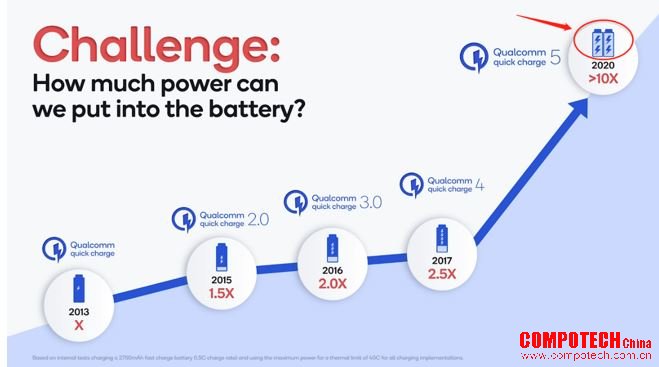

QC5的充電速度10倍于QC 1版本圖片來源：高通網站

相比QC4宣傳的15分鐘充電50%，這次的QC5的充電速度更加驚人，從0到50%只需5分鐘，從0到100%也僅需15分鐘。15分鐘充滿，這可能滿足了絕大多數場景的快速充電需求。

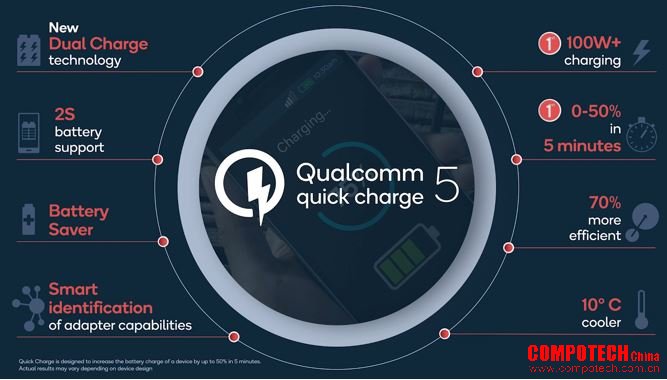

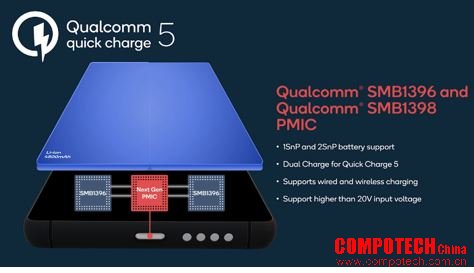

高通最新的QC 5快速充電技術 圖片來源：高通網站

能夠?qū)崿F(xiàn)快速充電的一個重要原因是，這一次QC5支持了雙路電池，這樣在雙路電池并行充電的情境下，即便未作任何改動，充電速度本身就提升了一倍。此外，QC5采用更高效率的電荷泵（Charge Pump）SMB1396和新一代PMIC（電源管理IC），將電源轉換效率提升到97%，在提升充電速度的同時，使得充電系統發熱大幅度降低，官方宣傳數據說相比前代可以降低10攝氏度之多。

3、MTK Pump Express快充協議，簡稱PE

另一大手機處理器供貨商聯發科，也有推出了自有的快充協議。

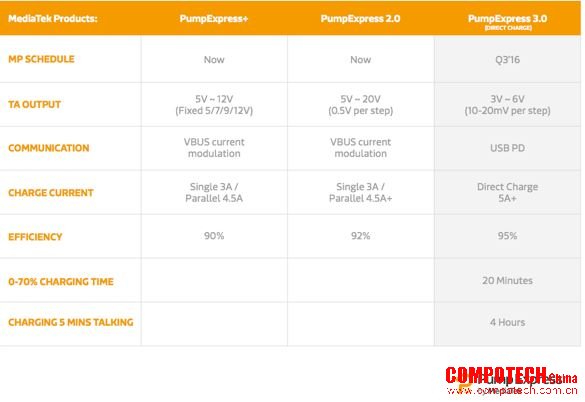

表:MTK Pump Express快充協議數據源: 聯發科網站

出于安全性的考慮，在傳輸功率方面，MTK的PE規范一直在60W附近。PE協議透過手機中的PMIC芯片，實時調節實際充電電壓，并未追求極限充電速度，20分鐘充滿70%是3.0版本的宣傳目標。同時MTK還強調真?zhèn)€電源系統的效率以及線纜的安全性。最新發布的PE 4.0 規范最大充電電流提升到了5A，保持了與USB PD規范的部分同步，充電速度變化不大，官方宣稱充滿75%需要30分鐘，Helio P60 SoC是PE 4.0搭載的主要平臺。

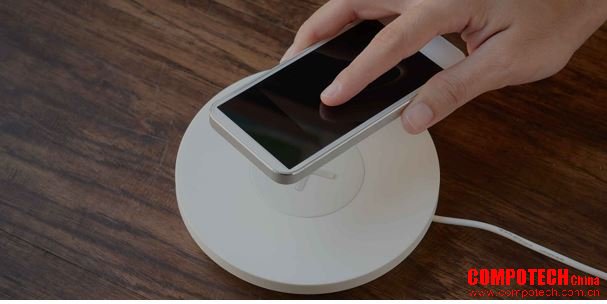

聯發科 Pump Express Wireless應用場景圖片來源：聯發科網站

值得一提的是，MTK還有一個Pump Express Wireless技術規范，能夠提供Qi 標準的低功率（5W）和中功率（高達15W）無線充電。

4、三星：最后還是選擇了USB PD

三星長期保持著全球手機出貨量第一的優勢，很早就研發了自己的快充協議AFC（Adaptive Fast Charge），鑒于其Android手機霸主的地位，自然也與高通有著密切的聯系，因此在其Galaxy Note4系列上就開始兼容了高通QC2快充協議。

但是Galaxy Note7系列手機（這個型號的手機至今仍在各大航空公司的黑名單上）的電池爆炸事件，讓三星對快充問題變得極其保守。很快，在Galaxy 9系列手機中，三星取消了對QC快充協議的支持，自家的AFC協議，一直徘徊在9V輸入電壓，15W傳輸功率這個等級。到2019年的5G機型Galaxy S10發布時，新產品連自家的AFC協議也干脆不支持了，直接宣布使用USB PD PPS規格快充。

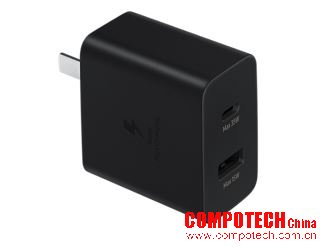

圖:三星最新的充電器 EP-TA220NBCGCN 圖片來源：三星電子網站

時至今日，三星很多新款手機的充電功率被限制在25W，官網提供的最新充電器，也只有采用USB PD PPS規范的35W充電器，這大概就是“十年怕井繩”吧。

5、華為：FCP & SCP

華為先后發布了兩個快充協議，分別是FCP（Fast Charger Protocol）和SCP （Super Charge Protocol），從名字上就能看出先后順序。2015年華為Mate8手機就開始搭載FCP快充協議，規格為9V/2A，傳輸功率為18W，與QC2規范一致，二者并不相容。2016年，華為發布了Mate 9新機，將快充協議升級到了SCP。傳輸功率達到了22.5W，4.5V/5A，這種低壓方案的好處是在手機的電源管理部分節約了DC/DC的成本，缺點是消費者需要另配一根價值不菲的充電線，因?yàn)榫€纜要承受超過3A的電流，需要更高的制造成本。

到2018年Mate20 Pro型號的機型，SCP已經提升到10V/4A，40W傳輸功率。2020年，Mate 40 Pro發布，華為再次提升了SCP的規格，將輸出功率提升至66W，依然采用了非標準的輸出電壓11V/6A。

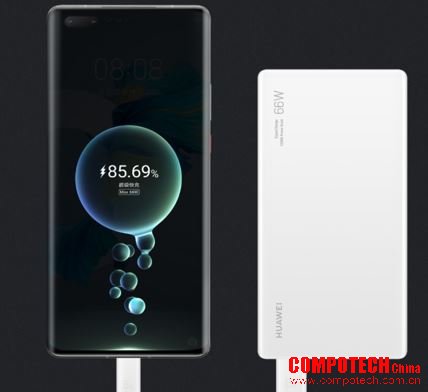

華為66w SuperCharge多協議超級快充移動電源圖片來源：huawei.com

考慮到市場因素，華為的充電器產品也并非完全采用獨家的快充協議，QC和USB PD也在支持范圍。

6、OPPO：Super VOOC

“充電五分鐘，開黑兩小時”，這是OPPO快充最成功的廣告。與很多手機廠商一樣，OPPO很早就不滿足傳統的USB接口充電速度，在2014年推出了VOOC 1.0版本，一開始就直接將傳輸功率提升至5V/4.5A 22.5W。到VOOC 4.0版本，OPPO將電流提升到了6A，超過了USB PD的5A限制，消費者需要使用專用線材。

到2018年，OPPO發布了Super VOOC 1.0超級閃充，提供了10V/5A，50W傳輸功率，并將GaN材料引入充電器材。2019年，Super VOOC 2.0，提升至10V/6.5A，傳輸功率達到65W。到2020年，OPPO提出了125W超級閃充技術和65W 無線充電技術。

OPPO的125W超級閃充和65W無線充電圖片來源：OPPO網站

根據OPPO官方新聞，125W 超級閃充在手機溫度 ≤40℃ 的前提下，實現了 20 分鐘充滿等效 4000mAh 電池能量的手機，采用并聯三電荷泵，多極耳雙 6C 電芯，配合十顆新增溫度傳感器的嚴苛溫控，保障高速充電安全不燙手。

在輸入端，125W 超級閃充采用轉換效率高 98% 的并聯三電荷泵方案，適配器輸出的 20V 6.25A 經過三電荷泵降壓轉換成 10V 12.5A 進入電池，每個電荷泵只需轉換 20V 2.1A 大約 42W 左右的功率，有效地避免了大電流造成的電荷泵超載、過熱。在電池端采用了6C 電芯，極耳中置（MMT）升級為多極耳（MTW）技術，將電荷的運動路徑成倍的縮短，電芯阻抗進一步降低，允許輸入高達 12.5A 的大電流。

目前，已經有超過30款機型搭載了Super VOOC技術，其中大部分是采用了Super VOOC 2.0版的65W快充。

7、VIVO：Super Flash Charge

VIVO和OPPO兩家公司千絲萬縷的聯系也體現在快充技術上，他們的快充協議差別很小。

早期的Flash Charge充電協議也是22.5W，5V/4.5A，到2.0版達到33W。2020年發布了Super Flash Charge協議，將規格提升至11V/4A，功率提升到44W，這與OPPO同期的50W快充基本一致。

2020年，在新機型 iQOO 5 Pro 上展示了120W 閃充技術。圖片來源：VIVO網站

8、小米：Super Charge Turbo

小米的快充協議基本上是在USB PD PPS基礎上進行修改，推出了自己的Super Charge Turbo技術，目前已經擁有120W、67W、55W、33W等快充功率檔位。在100W快充這個級別上，也附帶了無線充電的版本，根據小米公司提供的資料，他們最新的Super Charge Turbo技術可以在17分鐘內將4000mAh的電池充滿。

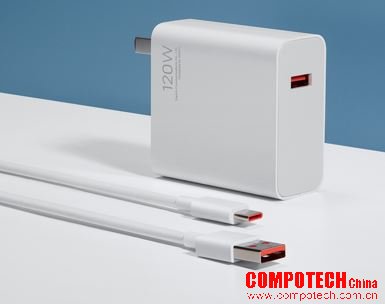

小米120W充電器型號MDY-12-ED 圖片來源：mi.com

小米最新發布的的120W充電器，提供5V/3A，9V/3A，11V/6A以及20V/6A，四種傳輸規格，與USB PD官方公布的規格不太一樣，但除了11V/6A這個規格，其他幾項均與USB PD兼容，只是同等級功率的手機目前還沒有任何消息。

E-Marker標識給充電線加“智”

E-mark，全稱為：Electronically Marked Cable: 封裝有 E-Marker 芯片的 USB Type-C 有源電纜，USB PD 協議透過DFP 和 UFP可以讀取該電纜的屬性：電源傳輸能力，數據傳輸能力，ID 等信息，所有全功能的 Type-C 電纜都應該封裝有 E-Marker，USB-IF規定，所有承載 3A 以上電流的Type-C線纜要求必須帶有 E-mark 芯片。

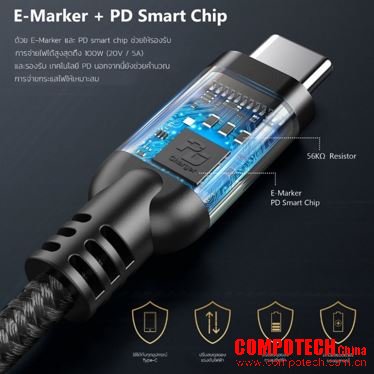

帶有E-Marker芯片的Type-C線纜，圖片來源：gosh.co.th

在充電功率60W一下的使用情境下，基本上不需要使用到帶有E-marker標識的線纜，但是現在隨著高功率快充技術開始普及，E-Marker芯片的線纜就會成為很多消費者的必需品了。E-marker芯片本身并非功率傳輸器件，他主要的功能是記錄控制線纜的傳輸能力，以便在進行快充或者高速數據傳輸時與充電和數據傳輸設備配合，最大程度發揮線纜的效率。

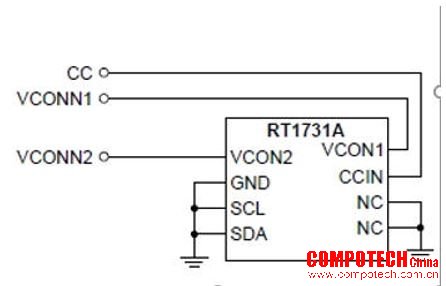

來自的E-Marker芯片圖片來源：Richtek網站

立锜(Richtek)科技的RT1731A 是支持 USB-C 型接口和 PD 應用的電纜標簽 IC，具備 USB4 電纜的支持能力，可通過 SOP' 通訊進行 USB PD 應用需要的結構化 VDM 身份識別，DFP 主機可通過它了解電纜特性如電流承載能力、性能、供貨商等信息。其 VCONN、CCIN具備 VBUS 短路保護能力，可防范高達 20V 以上的應用中出現短路時可能帶來的傷害。

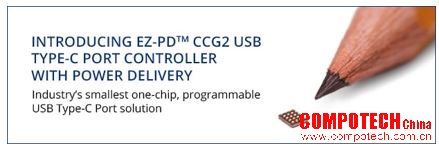

Cypress的EZ-PD端口控制器CCG2 圖片來源：cypress.com

也有廠商將更多功能集中在E-Marker芯片上，比如Cypress的EZ-PD™CCG2埠控制器，這個芯片不僅向電源報告線纜特性（如額定電流、線纜長度）等等，為被動電子標記電纜組件（EMCA）電纜、主動 EMCA 電纜、USB 型 C 筆記本電腦、電源適配器、監視器、碼頭和電纜適配器（加密狗）提供了解決方案，同時EZ-PD™CCG2通過集成 C 型收發器、終止電阻和系統級 ESD 來降低 BOM。

具有智慧的Type-C線纜，安全和效率將是這類線纜的最大賣點，也是大功率快充的必需品。

改了快充的電荷泵技術

首先需要明確的事情是，不管快充協議規定了多少種電壓，5V到最新的48V，最終加載到電池的電壓一定是4.2V（這里特指移動設備中的鋰電池）附近，這是鋰電池的特性決定的。之所以有那么多種電壓規格，主要還是為了傳遞更大的功率。直流電傳輸功率等電壓與電流的乘積，為了降低傳輸電流，就只好提升電壓，優點是充電線就不必要求特別苛刻了，這點可以參見前文的E-marker芯片的強制規定。但是高壓不能直接輸送到電池兩端，因此需要經過降壓處理。

傳統的DC/DC轉換器會出現嚴重的發熱情況（轉換效率小于90%），電荷泵的出現解決了這個問題。

電荷泵是一種無電感式DC-DC轉換器，利用電容作為儲能組件來進行電壓電流的變換。因不需要兩次磁電轉換，電荷泵的能量效率非常，轉換效率高達97%，可以很好地解決高壓轉換時的發熱問題。

目前已知在手機端使用的電荷泵產品，有TI的BQ2597x系列，NXP的PCA9468，高通自家的SMB139x系列，Dialog的DA9313，還有NXP、Cypress、Diodes等公司，這些公司都拿到了高通QC4+的授權，臺灣廠商芯籟、通嘉、昂寶等公司也在其中。

高通SMB1396電荷泵圖片來源：qualcomm.com

在高通公布的QC5展示中，我們看到了兩顆SMB1396電荷泵，分別為兩顆電池輸送電力。而OPPO在125W的超級閃充技術中，在手機端使用了并聯三電荷泵的方式，進一步提升電流并降低發熱。

有了電荷泵以及多電芯的技術方向，手機的充電速度才能進一步加快，兩顆電池不夠快，可不可以拆成3顆，4顆？要只要電池能夠承受足夠大的電流，并且控制好發熱的狀況，在移動設備上，超過60W的充電功率輸送就會快速普及開。

小結：快充正在向USB PD方向集中

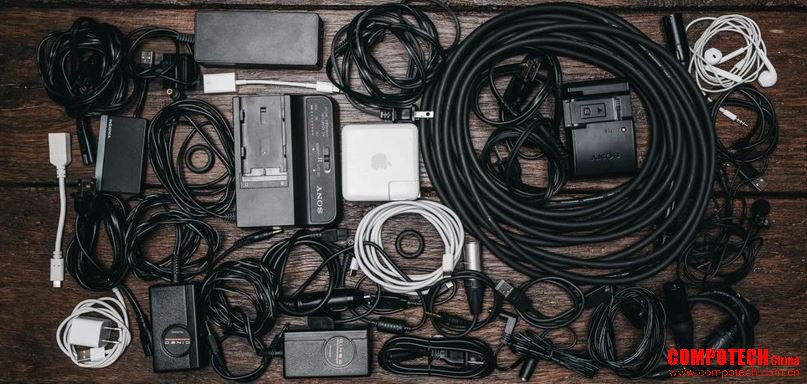

古早充電器設備圖片來源：安森美半導體網站

不知大家是否記得十幾年前，智慧手機剛剛面世時的情況，幾乎每一種設備就會有一個專用的充電器和充電線。這導致相關產品電子垃圾的數量激增，很多國家和政府無法忍受這一情況。陸續出臺各種法規，強制要求統一線纜和充電器設備，情況才逐漸改觀。在各種法令以及智慧手機市場的引導下，大部分充電線都變成了Micro USB或者M(jìn)ini USB接口，而充電器也統一變成了5V輸出電壓，輸出電流在1A左右。

但是這幾年快速充電技術的發展，讓情況又有了變化，由于很多制造商采用了私有的快速充電協議，大家的充電電壓、電流都不相同，因此人們家中充電器數量又開始增加。第三方電源適配器的制造商業也會感到困惑，雖然有協議芯片可以識別大部分的快充協議，但也會增加設計復雜度和產品成本，何況還會有新的快充技術需要跟進。使用者萬一買到的電源與自己的設備不匹配，還影響消費體驗。

所幸的是USB-IF為USB PD及時打上了補丁增加了PPS（可程序設計電源），并聯合Google進行強推，要求配有Type-C接口，Android 7.0版本以上手機必須支持USB PD快充。

在可程序設計電源的模式下，USB PD理論上可以在規定范圍內調節出任何所需的電壓，不管是10V還是11V，都可以實現輸出，這樣就會有很多私有快充協議被“收編”。像蘋果和三星這樣的大廠，主動選擇加入了USB PD陣營，一些私有快充協議的公司加入了對USB PD的支持，但在高端應用了保留了自己的規格，為客戶帶去更好的使用者體驗，者也算是一種雙贏的策略。

得益于市面上主流的智慧設備對USB PD 協議的兼容，iPhone、MacBook、x86筆電等等，還有市面上大部分采用 Type-C 接口的 Android 設備乃至一些游戲設備陸續都能用USB PD協議進行快充，這應該是一個美好未來的開端。
